• установка максимального числа дней между регенерациями
• установка регенерации по емкости
• установка формата времени
• установка времени быстрой и обратной промывки
• вспомогательное устройство

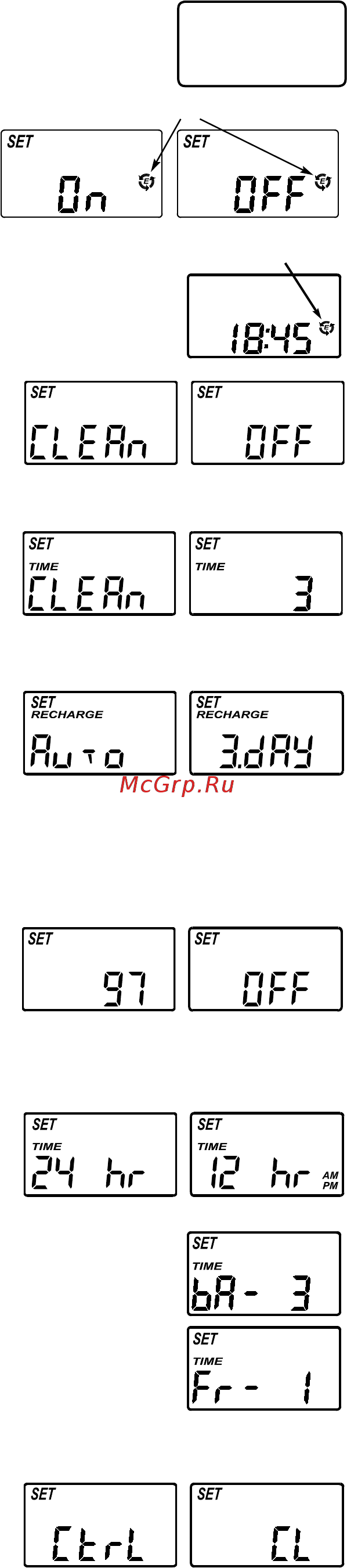

Для установки одной из этих опций нажмите и удерживайте клавишу SELECT/
MENU до тех пор, пока не отобразится 000--
Затем нажмите (не удерживайте) клавишу SELECT/MENU снова, отобразится
экран «экономия соли».
Экономия соли . Ограничивает доступные дозы соли для поддержа-
ния эффективности соли 4000 гран/фунт (11400 мг-экв/кг соли). Регене-
рации могут проводиться чаще, чем в обычном режиме с использовани-
ем меньших количеств соли и воды. По умолчанию опция выключена.
Клавишами ↑ и ↓ можно включить (ON) или выключить (OFF) опцию.
Когда опция включена, значок режима экономии отображается рядом
с текущим временем.
Вторая обратная промывка
Опция нужна, если питающая вода содержит много взвесей или желе-
за. Значение “On” для этой опции означает, что в начале процесса регене-
рации будет проведена дополнительная обратная промывка умягчителя.
Если входящая вода не содержит железа или взвесей, опцию в целях
экономии воды лучше отключить.
По умолчанию вторая промывка выключена.
Время второй обратной промывки
Если вторая обратная промывка включена, ее длительность автоматически
устанавливается на 5 минут. Клавишами ↑ и ↓ установите продолжитель-
ность 2-й обратной промывки. Для более быстрой смены значений на
дисплее нажмите и удерживайте кнопку. Время 2-й обратной промывки
устанавливается в пределах 1 - 15 мин. Если изменения не нужны, на-
жмите клавишу SELECT/MENU для перехода к следующей опции.
Установка максимального числа дней между регенерациями
Контроллер автоматически устанавливает количество дней между ре-
генерациями умягчителя, что обеспечивает наиболее эффективную и
экономную его работу. По этой причине данную установку лучше не ме-
нять.
При необходимости замены значения (возможные значения 0 – 15
дней) клавишами ↑ и ↓ установите количество дней между двумя регенерациями.
Если изменения не требуются, переходите к следующей опции: нажмите клавишу
SELECT/MENU.
Установка регенерации по емкости
Эта опция позволяет экономить воду и соль, так как регенерация про-
водится по исчерпании 97% емкости умягчителя. При включении опции
регенерация проводится в любое время, когда умягчитель исчерпал 97%
емкости. По умолчанию опция выключена. Для включения нажмите кла-
вишу ↑.
Нажмите клавишу SELECT/MENU для перехода к следующей опции.
Установка формата времени
По умолчанию установлен 24-часовой формат времени. При необхо-
димости смены формата клавишей ↓ установите желаемое значение.
Если изменения не требуются, переходите к следующей опции: на-
жмите клавишу SELECT/MENU.
Установка времени быстрой и обратной промывки
Если умягченная вода имеет солоноватый вкус, возможно, нужно увеличить время
обратной и быстрой промывки. Значения по умолчанию: обратная промывка 5 мин,
быстрая промывка 2 мин. Возможные значения: от 1 до 30 мин с шагом в 1 мин.
1. На дисплее отображается bA. Клавишами ↑ и ↓ установите желаемое время об-
ратной промывки.
повторно нажмите клавишу SELECT/MENU; на дисплее отображается: Fr -
2. Клавишами ↑ и ↓ установите желаемое время быстрой промывки.
Нажмите клавишу SELECT/MENU для перехода к следующей опции.
Вспомогательное устройство. Контроллер имеет дополнительный
выход, позволяющий управлять каким-либо внешним устройством, вхо-
дящим в систему водоподготовки с помощью дополнительного контакта
J4 на плате контроллера (см. схему подключения проводов – Рис. 8) до
000 - -
çíà÷îê ðåæèìà ýêîíîìèè
ðåæèì ýêîíîìèè
âêëþ÷åí
