5
Планирование установки
Требования к водяной магистрали
При монтаже фильтра ВСЕГДА УСТАНАВЛИВАЙТЕ байпас из трех кранов.
Используйте трубы и фитинги диаметром не менее 3/4 дюйма.
Можно использовать трубы под пайку, под резьбу или водопроводные пластиковые трубы.
ПРИМЕНЯЙТЕ ТОЛЬКО ДОПУЩЕННЫЕ К КОНТАКТУ С ПИТЬЕВОЙ ВОДОЙ ЭЛЕМЕНТЫ.
Другие требования
Для сброса воды при регенерации умягчителя необходим дренаж. Предпочтительно использование
канализационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных
машин, водостоки или канализационные стояки.
Предупреждение: при промывке вода вытекает из дренажного шланга с большой скоростью и под
давлением. Закрепите шланг у входа в канализационную систему во избежание разбрызгивания.
Необходимо наличие заземленной розетки с постоянно присутствующим напряжением 220 В - 50 Гц
не далее 2 м от умягчителя.
Необходимые для монтажа фильтра материалы
• Байпасный вентиль или три обычных вентиля.
• Трубы и фитинги по месту.
• Армированный шланг диаметром не менее 1/2 дюйма для дренажа.

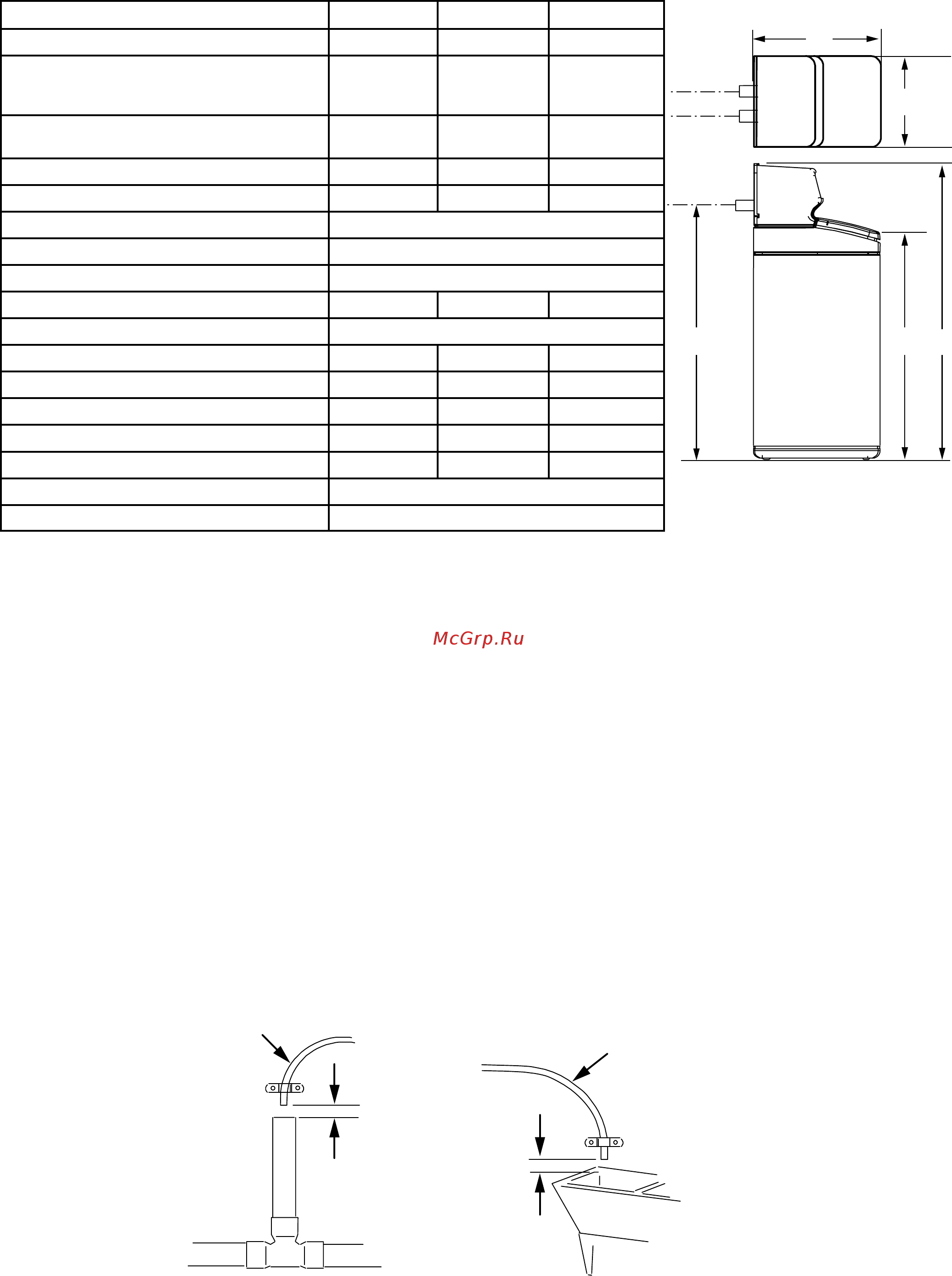

Модель R- 14 R - 17 R - 24
Объем смолы, л 14,2 17,2 23,1
Емкость смолы, мг-экв/расход соли,
кг
8800/0,65
14800/1,3
20600/3,6
11600/0,84
17400/1,4
23400/2,6
13640/1,09
24800/2,1
36000/3,9
Производительность, м
3
/ч/потеря
давления, атм
1,1/0,8 1,5/0,8 1,8/0,8
Расход воды при регенерации, л 60 130 140
Макс. жесткость воды, мг-экв/л 14 20 28
Макс. содержание Fe (II), мг/л 1
Диапазон рабочего давления, атм 1,4 - 8,6
Диапазон рабочих температур, °С 5 — 49
Емкость солевого бака, кг 45 68 79
Диаметр фильтра, дюйм 8
Высота фильтра, дюйм 25 35 40
Высота до патрубков (A), мм 699 940 1054
Высота декоративного кожуха (C), мм 838 1067 1194
Ширина декоративного кожуха (L), мм 324 324 324
Глубина декоративного кожуха (P), мм 432 432 432
Электропитание 220-24В
Присоединительный размер, дюйм 1
Спецификация
B
C
P
L
вход
выход
вход
выход
A
Рис. 1
воздушный
зазор 4 см
воздушный
зазор 4 см
дренажный
шланг
дренажный
шланг
канализационная труба
сантехническое
устройство
с подключением
к канализации
Рис. 2
