Требования к водяной магистрали при монтаже фильтра всегда устанавливайте байпас из трех кранов используйте трубы и фитинги диаметром не менее 3 4 дюйма можно использовать трубы под пайку под резьбу или водопроводные пластиковые трубы применяйте только допущенные к контакту с питьевой водой элементы другие требования для сброса воды при регенерации умягчителя необходим дренаж предпочтительно использование канализационного трапа в полу также можно использовать дренажные линии умывальников стиральных машин водостоки или канализационные стояки предупреждение при промывке вода вытекает из дренажного шланга с большой скоростью и под давлением закрепите шланг у входа в канализационную систему во избежание разбрызгивания необходимо наличие заземленной розетки с постоянно присутствующим напряжением 220 в 50 гц не далее 2 м от умягчителя необходимые для монтажа фильтра материалы байпасный вентиль или три обычных вентиля трубы и фитинги по месту армированный шланг диаметром не менее 1 2 дюйма дл 5

Инструкции по сборке 7

Обеззараживание умягчителя производитель заботится о сохранении чистоты и стерильности при производстве умягчителя мате риалы используемые при изготовлении умягчителя не заражают и не загрязняют воду и не способству ют появлению или размножению бактерий однако во время перевозки хранения установки и работы бактерии могут проникнуть в аппарат поэтому при установке рекомендуется проводить дезинфекцию умягчителя снимите крышку и налейте примерно 50 мл 2 3 чайных ложки обычного бытового отбеливателя на пример clorox в солевую шахту умягчителя рис 5 закройте крышку солевой шахты процедура обеззараживания завершится когда вы пройдете все следующие шаги установки вклю чая программирование электронного блока управле ния 7

Рис 5 7

Рис 6 7

Умягчители поставляются в собранном виде во время установки снимите верхнюю крышку и крышку солевой шахты и отложите их в сторону во избежание повреждений убедитесь в том что солевая шахта установлена вертикально и закреплена рис 5 2 выньте клапан подачи рассола из солевой шах ты убедитесь в том что поплавок установлен парал лельно трубке подачи рассола так чтобы во время работы аппарата части плотно прилегали друг к дру гу установите клапан подачи рассола на дно солевой шахты и закройте крышку 3 в отверстие диаметром 3 4 на задней стенке солевого бака установите уплотнение и уголок пре дохраняющий бак от переполнения 7

Установка 7

Установка входного и выходного концевиков наденьте смазанную прокладку на каждый из резьбовых концевиков аккуратно вставьте концевики в клапан умягчителя затем установите с образные скобы замечание в качестве смазки используйте силиконовую смазку применяемую для систем питьевого водоснабжения внимание убедитесь в том что концевики прочно закреплены с помощью с образных скоб а скобы надежно установлены 2 перекрытие магистрали а перекройте входной вентиль магистрали холодной воды около насоса или водосчетчика б отключите водонагреватель 7

Рис 7 8

Программирование электронного таймера 9

Специальные опции 10

Сервисная информация 12

Очистка сопла вентури чистое сопло вентури рис 9 залог правильной ра боты умягчителя это маленькое устройство создает разре жение необходимое для подачи рассола из солевого бака в минеральный танк если оно засорится песком илом грязью и т п умягчитель не будет работать и вы получите жесткую воду для доступа к соплу вентури снимите верхний кожух умяг чителя убедитесь в том что умягчитель работает в сервис ном цикле нет давления воды в сопле затем удерживая корпус сопла одной рукой отверните крышку не потеряйте уплотнение снимите основание сетки и сетку затем сни мите сопло промойте детали в теплой мыльной воде и опо лосните чистой водой при необходимости используйте не большую щетку чтобы удалить железо или грязь следите за тем чтобы не повредить поверхность сопла также про верьте состояние и очистите если они загрязнены шайбу и ограничители потока аккуратно в правильной последова тельности установите все детали смажьте уплотнение си ликоновой смазкой и установите его на место установит 13

Рис 9 13

Автоматическая электронная диагностика электронный контроллер обладает функцией самодиагностики по отношению к элек трической схеме кроме внешнего электропитания и датчика расхода воды он проверяет правильность работы электронных компонентов и схем если провести самокоррекцию не удается на дисплее электронного контроллера появляется код ошибки когда на дисплее появляется код ошибки все клавиши электронного таймера блоки руются за исключением клавиши select menu select menu остается работающей для того чтобы обслуживающий персонал мог провести ручную диагностику процедура удаления кода ошибки с дисплея 1 отключите трансформатор от сети 2 устраните неисправность 3 подключите трансформатор 4 подождите 8 минут если неисправность не устранена код ошибки появится снова 14

Для проверки выполнения циклов регенерации выполните следующие процедуры снимите верхний кожух управляющего клапана чтобы наблюдать вращение эксцентрика и срабатывание микровыключате ля дисплей должен показывать текущее время и день недели 1 нажмите и удерживайте клавишу select menu пока на дисплее не отобра зится индикация 000 первые три цифры показывают функционирование датчика расхода воды 000 постоянно умягченная вода не используется нет потока через датчик откройте ближайший кран подачи умягченной воды от 000 до 199 возрастание дисплей считает галлоны воды прошедшей через датчик 2 если при открытом кране на дисплее не идет отсчет вытяните сенсорный датчик из выходного па трубка клапана подвигайте взад вперед маленьким магнитом перед сенсорным датчиком вы должны увидеть на дисплее отсчет если вы увидели отсчет отсоедините выходной трубопровод и проверьте не заедает ли турбина если отсчета нет то сенсорный датчик неисправен замечание микровыключатель закрыт p если кнопка в нажатом п 14

Ручная диагностика 14

Возврат к заводским настройкам 15

Поиск неисправностей ручная проверка регенерации 15

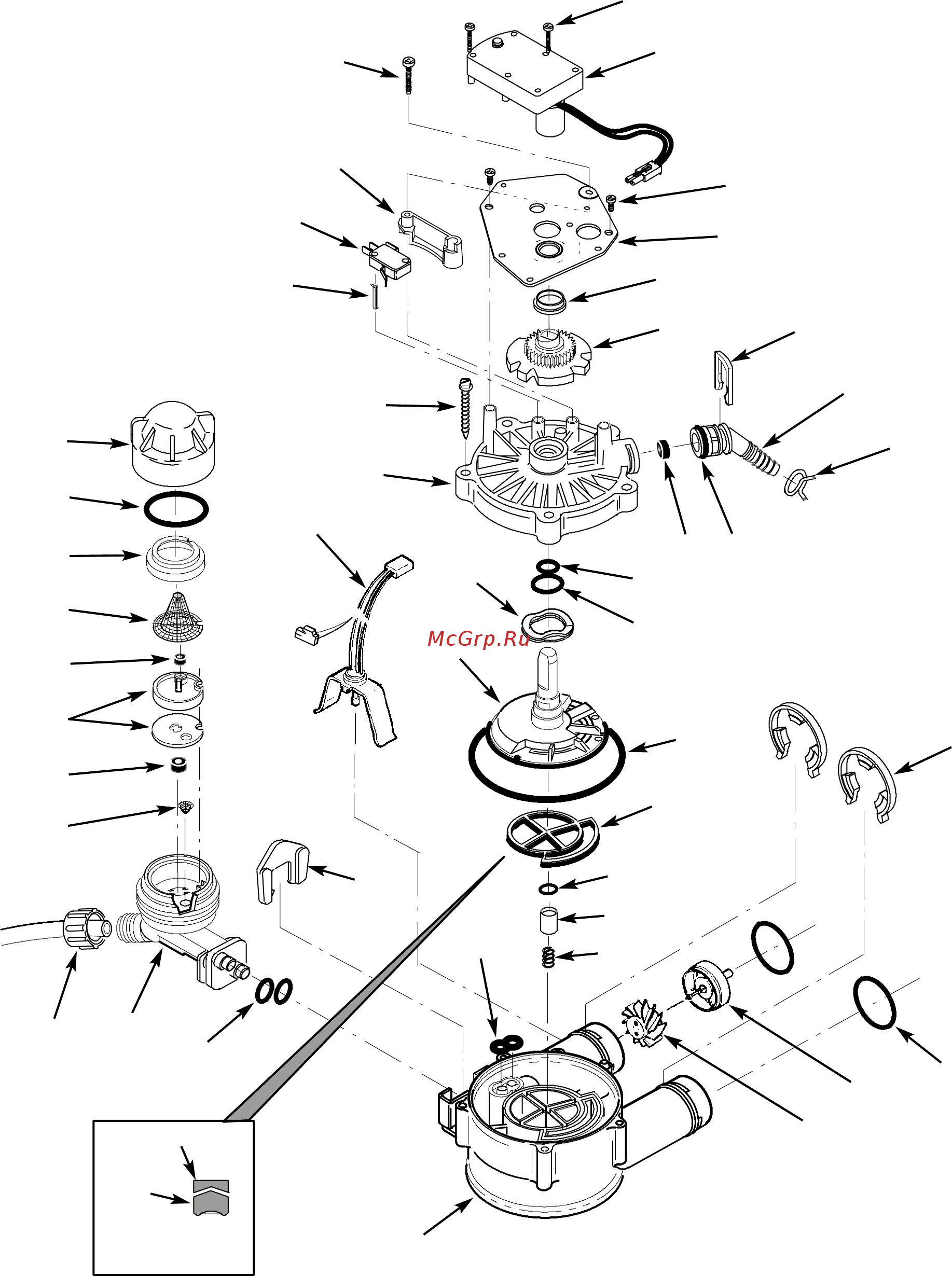

Запасные части 16

Управляющий клапан 18

Форм ews 2013 292 rus 20
