500мА, постоянный ток 24В. В таблице перечислены возможности использования дополнительного вы-
хода.
выбор название функция дополнительного выхода
OFF выкл. всегда выключен
BP байпас включен во время всей регенерации
CL хлор включен во время подачи рассола
FS переключатель потоков включен во время быстрого потока воды через турбину. Выключается
через 8с после прекращения потока
CF дозация химикатов после прохождения определенного объема воды через турбину
включается на установленное время (см. установку объема и времени
ниже)
FR быстрая промывка включен во время быстрой промывки
По умолчанию установлено значение CL (хлор). При необходимости изменения клавишами ↑ и ↓ уста-
новите нужное значение.
Когда на дисплее отобразится нужное Вам значение, нажмите клавишу
SELECT/MENU. Если выбрано значение, отличное от CF (дозация химика-
тов), дисплей вернется к нормальному состоянию (отображению текущего
времени). Если выбрано значение CF (дозация химикатов), нужно сделать
две дополнительное настройки.

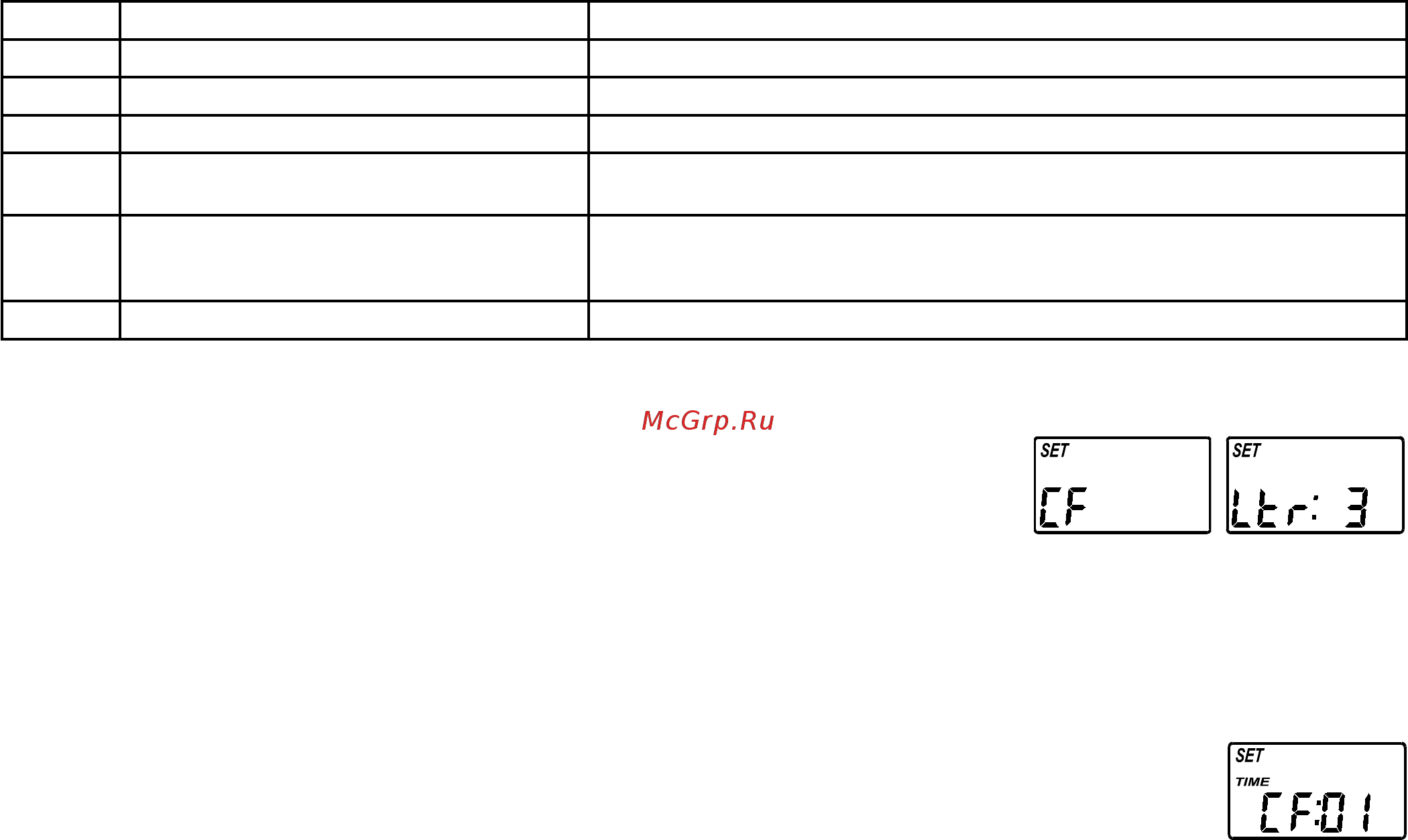

Установка объема
Здесь устанавливается объем воды (в литрах), который пройдет через турбину перед включением до-
полнительного выхода. Клавишами ↑ и ↓ установите желаемый объем воды в литрах. Затем нажмите кла-
вишу SELECT/MENU для перехода к настройке времени.
Установка времени
Клавишами ↑ и ↓ установите желаемый промежуток вермени в секундах, во время ко-
торого дополнительный выход будет включен.
Нажмите клавишу SELECT/MENU для возвращения в рабочий режим (отображение
текущего времени).
Сервисная информация
Добавление соли
Периодически открывайте крышку солевого бака и проверяйте уровень соли. Если умягчитель израсхо-
дует всю соль, Вы будете получать жесткую воду. Пока Вы не установили периодичность пополнения бака,
проверяйте уровень соли каждые 2-3 недели. ВСЕГДА добавляйте соль, если уровень ниже половины.
Убедитесь в том, что крышка солевой шахты закрыта.
Рекомендуемая соль: см. стр. 8-9.
Удаление солевых мостов
Иногда в солевом баке образуется твердая корка или солевой мост. Это обычно вызвано высокой влаж-
ностью или использованием нерекомендуемого типа соли. После формирования солевого моста между
солью и водой в баке образуется полость. Следовательно, соль не растворяется в воде, рассол не го-
товится, и смола не умягчает воду. Если солевой бак заполнен солью, а вода не умягчается, значит, об-
разовался солевой мост. Мост может образоваться под рыхлым слоем соли. Возьмите деревянную или
пластиковую палку и воткните ее в соль вертикально вниз. Если Вы почувствуете твердую преграду, то
это, скорее всего, солевой мост. Осторожно проткните мост в нескольких местах для его разрушения. Не
повредите стенки солевого бака. В помещениях с высокой влажностью рекомендуется чаще добавлять в
солевой бак небольшие порции соли.
