в) Откройте два вентиля (в верхней и нижней точках системы) для слива воды из системы.
3. Установка аппарата на место
Поместите аппарат на место установки. Установите его на ровной твердой
поверхности. При необходимости его можно установить на лист толстой (не
менее 20 мм) фанеры и выровнять клиньями (рис.7). Не подкладывайте кли-
нья непосредственно под пластиковый кожух.
4. Сборка входного и выходного трубопроводов
Отмерьте, отрежьте и предварительно соедините трубы и фитинги от ос-
новной трубы (или байпасной системы) до входного и выходного резьбовых
концевиков.
НЕ ПЕРЕПУТАЙТЕ ВХОДНОЙ И ВЫХОДНОЙ ПАТРУБКИ.
Внимание: убедитесь, что все трубопроводы подогнаны, выровнены и
обеспечены опорами так, чтобы они не давили на патрубки управляющего
клапана умягчителя, иначе это может привести к повреждению клапана.
5. Соединение труб и фитингов
Затяните резьбовые соединения, используя соответствующий уплотнитель.
6. Заземление магистрали (детали не входят в комплект поставки)
Иногда металлические водопроводные трубы используются в качестве заземления для электрической
сети. Установка байпасной системы из трех вентилей сохраняет непрерывность линии заземления. При
установке умягчителя без байпаса или при монтаже с пластиковым байпасом линия заземления разрыва-
ется. Для восстановления заземления выполните операции а) или б):
а) установите проволоку между концевиками аппарата, рис. 6А.
б) установите провод сечением не менее 4мм
2
на двух хомутах между трубами магистрали в месте раз-
рыва, рис. 6В.
7. Установка дренажного шланга
а) Подсоедините шланг диаметром не менее 1/2 дюйма к дренажному штуцеру на управляющем
клапане.Для закрепления шланга используйте хомут. Выведите шланг через выемку в задней части верх-
него кожуха.
б) Убедитесь в наличии разрыва между концом шланга и водой в канализации.
в) Наряду с дренажным отверстием в полу вы можете использовать канализационный стояк или дре-
нажную линию мойки или стиральной машины. Не устанавливайте дренажные шланги большой длины и не
допускайте подъемов шланга выше 2,5 м над полом, ограничивающих дренажный поток.
8. Установка шланга, предохраняющего от переполнения солевого бака
а) Подсоедините шланг диаметром не менее 1/2 дюйма к уголку защиты от переполнения солевого
бака и закрепите с помощью хомута.
б) Подведите шланг к трапу в полу или к другому удобному дренажному отверстию, находящемуся не
выше дренажного уголка на баке. Если бак переполнится водой, избыточная вода будет стекать в дренаж.
Внимание: при снятии и установке крышки крепко держите корпус одной рукой для предотвращения
повреждения.
9. Проверка на течь под давлением
Для предотвращения скопления воздуха под давлением в системе выполняйте следующие шаги в стро-
гой последовательности.
а) Откройте два или более крана в системе после умягчителя.
б) Переведите байпасную систему в положение байпаса, см. рис. 6С.
в) Полностью откройте вентиль подводящей магистрали. Дождитесь, пока из открытых кранов не будет
течь устойчивая струя без пузырьков воздуха.
г) Строго в указанной ниже последовательности переведите байпасную систему в положение сервиса:
Полностью закройте байпасный вентиль и откройте выходной вентиль. МЕДЛЕННО откройте входной
вентиль, подождите несколько минут, чтобы давление в аппарате возрастало постепенно.
д) Примерно через 3 мин. откройте кран горячей воды на 1 минуту или до тех пор, пока из струи не
исчезнут пузырьки и не появится запах отбеливателя, затем закройте кран.
е) Закройте все краны холодной воды. Проверьте систему на наличие утечек.
10. Заполнение солевого бака водой и солью
а) При помощи ведра или шланга налейте 4 л воды в солевой бак. Не заливайте воду в солевую шахту
(рис. 5).
б) Заполните бак солью.
Рекомендуемая соль: таблетки и гранулы NaCl, пригодные для регенерации ионообменных смол.
Данная соль производится прессованием из особо чистых кристаллов вакуумной сушки. Содержание не-
растворимых примесей – менее 1%. Допускается использование чистой крупной каменной соли, но в
данном случае может потребоваться частая очистка солевого бака от нерастворившихся примесей.
Нерекомендуемая соль: каменная соль с высоким содержанием примесей, мелкая пищевая соль,
техническая соль и т.д.
Соль с добавками для удаления железа: некоторые типы соли содержат добавки, облегчающие
очистку ионообменных смол от железа. Хотя эти добавки помогают сохранить свойства ионообменных
смол, их испарения могут сократить срок службы некоторых деталей умягчителя.

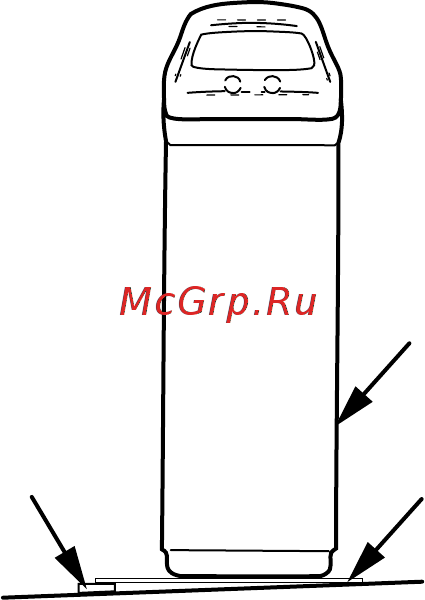

Рис. 7
кожух
фанера
клин
