Atoll Excellence L - 24М Инструкция по эксплуатации онлайн [6/20] 343220
![Atoll Excellence L - 24М Инструкция по эксплуатации онлайн [6/20] 343220](/views2/1410433/page6/bg6.png)
6
Выбор места установки
При выборе места установки фильтра учитывайте следующие факторы:
• Для умягчения всей воды, поступающей в дом, устанавливайте аппарат непосредственно у ввода ма-
гистрали, до разветвлений трубопровода, но после отбора воды для полива и технических нужд.
• Для сброса воды при регенерации умягчителя необходим дренаж. Предпочтительно использование
канализационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных
машин, водостоки или канализационные стояки.
• Умягчитель работает только от переменного напряжения 24В. Для питания от сети 220В в комплект по-
ставки включен трансформатор. Расположите фильтр не более чем в 2 м от заземленной розетки.
• Размещайте умягчитель, по крайней мере, в 15 см от стен, чтобы обеспечить доступ для добавления
соли и сервисного обслуживания.
• Размещайте умягчитель в водяной магистрали после всего установленного оборудования по конди-
ционированию воды, за исключением угольных фильтров, улучшающих органолептические свойства воды.
Всегда устанавливайте умягчитель до водонагревателя. Для снижения риска обратного тока горячей воды
трубопровод между умягчителем и водонагревателем должен быть как можно более протяженным.
• Устанавливайте умягчитель в месте, где ущерб от возникновения течи будет минимальным.
• С целью защиты от атмосферных осадков и попадания прямых солнечных лучей размещайте умягчи-
тельв закрытом помещении.
водопровод
или скважина
водонагреватель угольный
фильтр
умягчитель
воды
обезжелезо
ватель
корректор
кислотности
осадочный
фильтр
глубинный
насос
мембранный бак
отводы на полив
очищенная холодная вода
очищенная горячая
вода

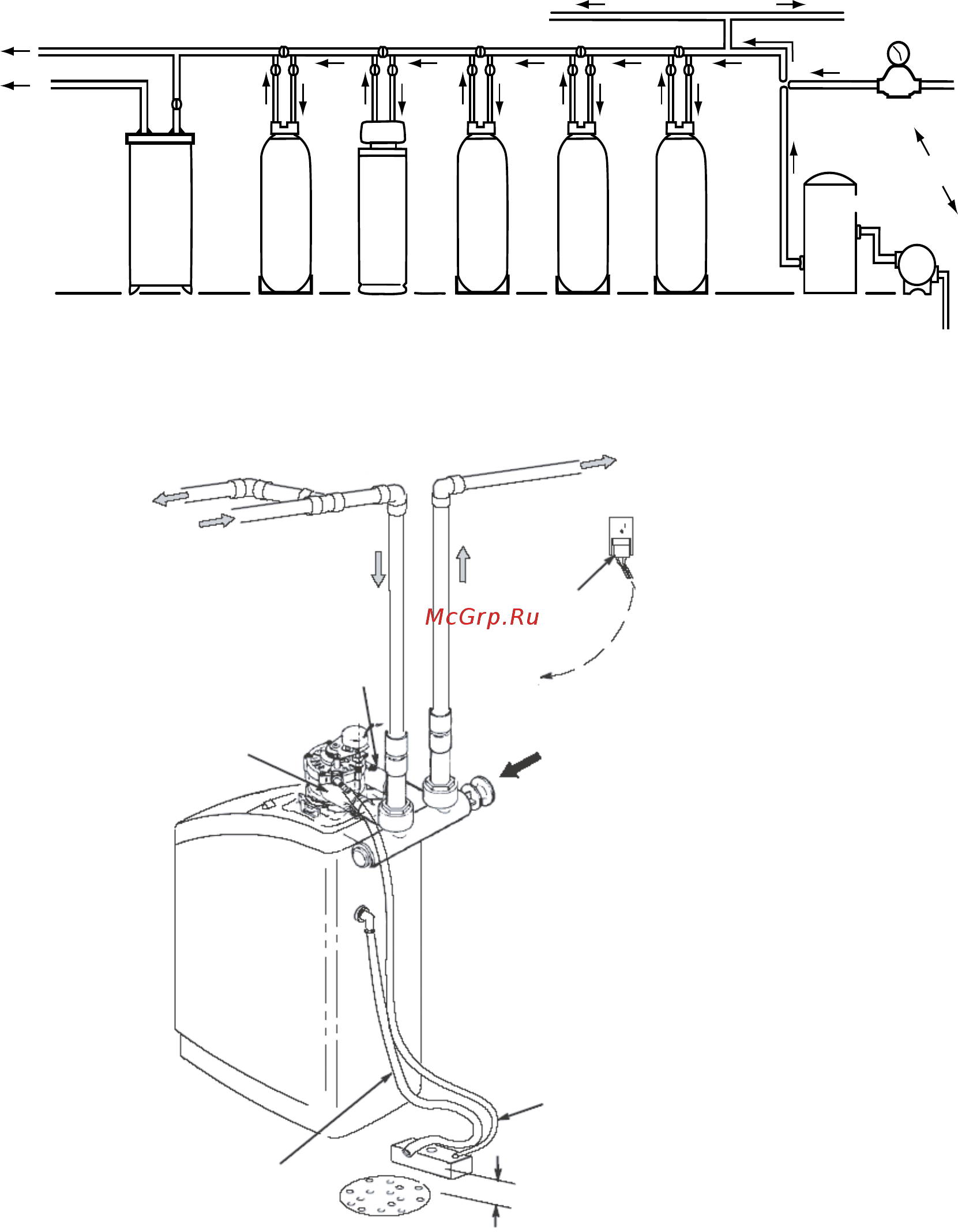

Рис. 3. Полная система очистки воды
Необходимость в установке всего набора фильтров возникает крайне редко. На рисунке показана правильная последовательность
установки аппаратов.
ЖЕСТКАЯ
ВОДА
УМЯГЧЕННАЯ
ВОДА
к таймеру
трансформатор
байпасный
вентиль
защита от
переполнения
солевого бака
дренажный трап
дренажный
шланг
воздушный зазор 4 см
ВХОД
ВЫХОД
Зафиксируйте дренажный шланг
Рис. 4. Типовая схема установки
ЗАМЕЧАНИЕ: лицевая панель не показана на рисунке.
