75
926.237.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

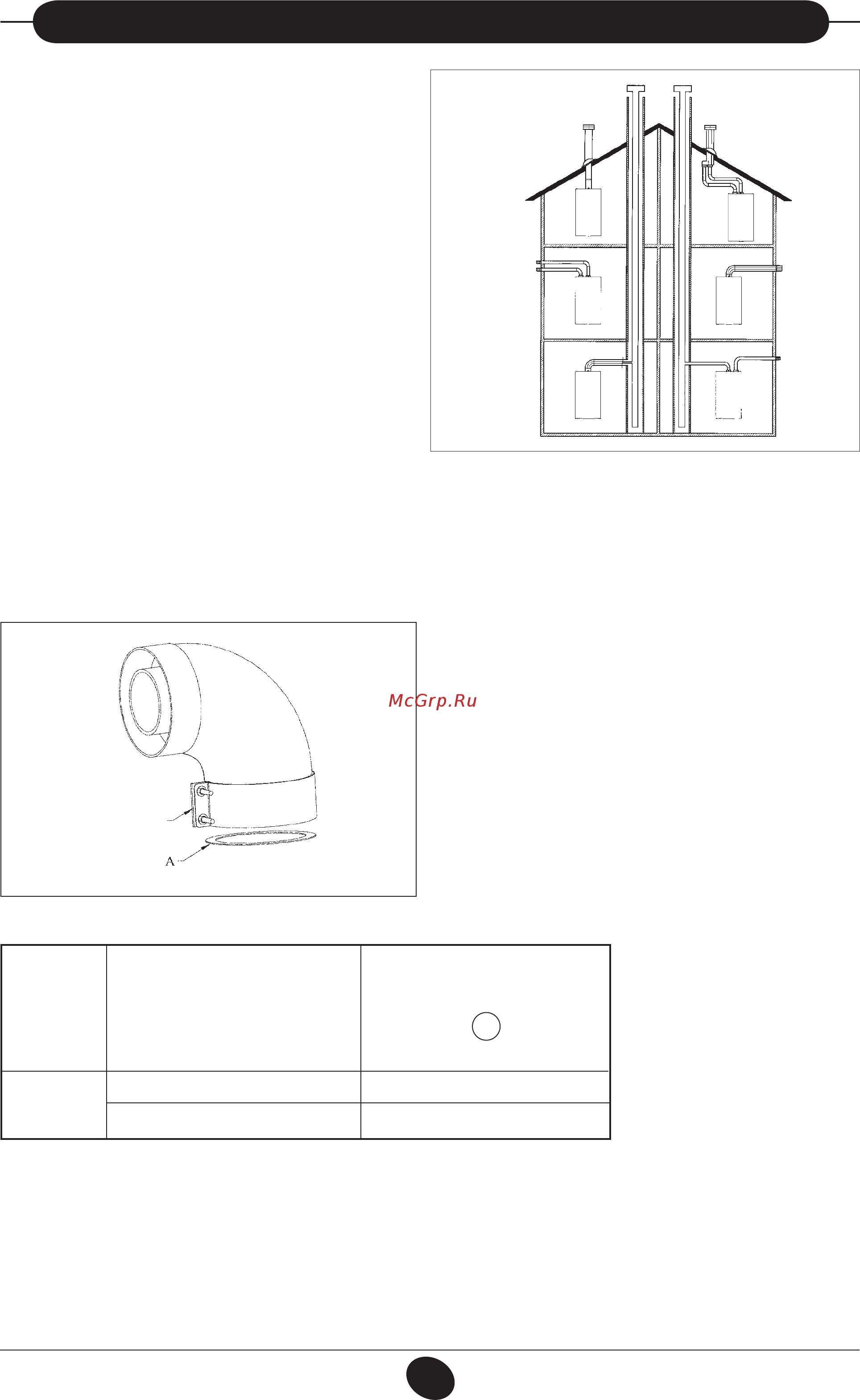

16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА
модели 24 F – 1.24 F - 1.14 F
Ниже описываются поставляемые в качестве аксессуаров
трубы и крепления для котлов с закрытой камерой сгорания
и принудительной вытяжкой.
Котел специально спроектирован для присоединения к
дымоходу и воздуховоду коаксиальной трубой. Возможно
также использование раздельных труб при помощи
разделительного комплекта. При использовании раздельных
труб возможно также объединение их на конечном участке
специальным коаксиальным наконечником (терминалом).
Используйте крепления, поставляемые только
производителем оборудования!
Рис. 6
0503_0905/CG1638
Рис. 7
... КОАКСИАЛЬНЫЙ ДЫМОХОД КОНЦЕНТРИЧЕСКИЙ
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться
на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45°
изгибом.
Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во
избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый
метр ее длины.
• 90°изгибсокращаетвозможнуюполнуюдлинутрубына
1м.
• 45°изгибсокращаетвозможнуюполнуюдлинутрубына
0,5м.
Первыйизгибв90°неучитыватьприподсчетемаксимально
допустимой длины.
Модель
котла
24 F
1.24 F
1.14 F
0 ÷ 1
1 ÷ 5
Длина (м)
Использовать ДИАФРАГМУ
на ДЫМОХОДЕ
A
ДА
НЕТ
0805_2901 / CG_2073
крепежный
зажим0
