70
926.237.1 - RU
РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении
«ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается
под напряжением и остается активной функция «защита от замерзания» (параграф 9).
7. ВЫКЛЮЧЕНИЕ КОТЛА
8. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА
Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только
квалифицированный специалист.
ВНИМАНИЕ
Отключите электропитание котла с помощью двуполярного переключателя.
ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе
отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения
(рис.2).
Советуем открывать кран очень медленно для облегчения стравливания воздуха.
6. ЗАПОЛНЕНИЕ СИСТЕМЫ
Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае
блокировки насоса или при недостатке воды.

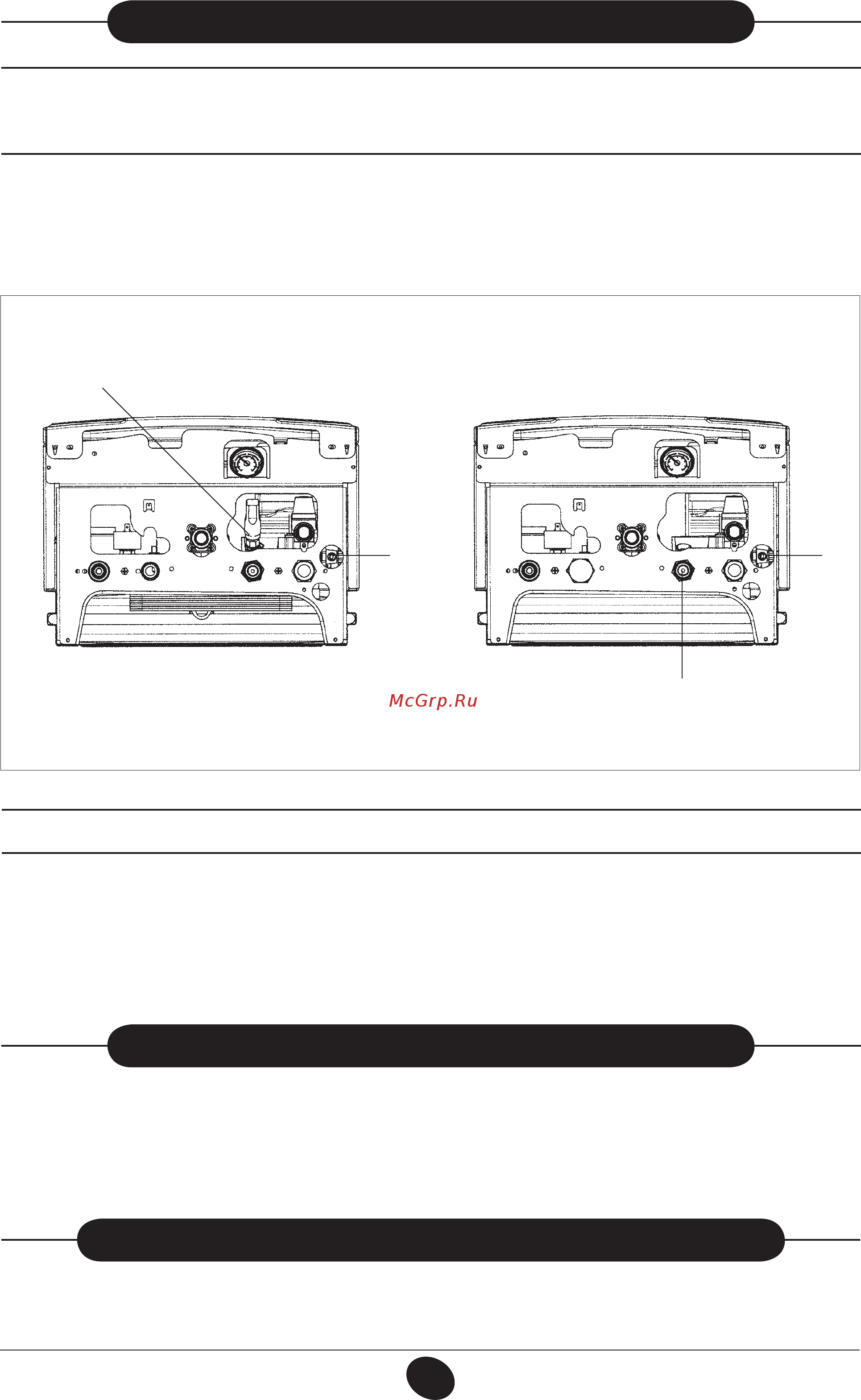

Рис.2
Примечание: Если давление падает часто, пусть ваш котел проверит квалифицированный специалист.
24 F 24 1.24 F 1.24 1.14 F 1.14
A - Сливной клапан
B - Кран
з
аполнени
я
с
и
с
туем
ы
о
т
олелни
я
C - Вход холодной воды в систему ГВС - Нужно установить запорный кран для заполнения системы
0812_1801 / CG_2010
B
A
A
C
