Baxi ECO FOUR 1,14 F [21/34] Присоединение внешнего бойлера

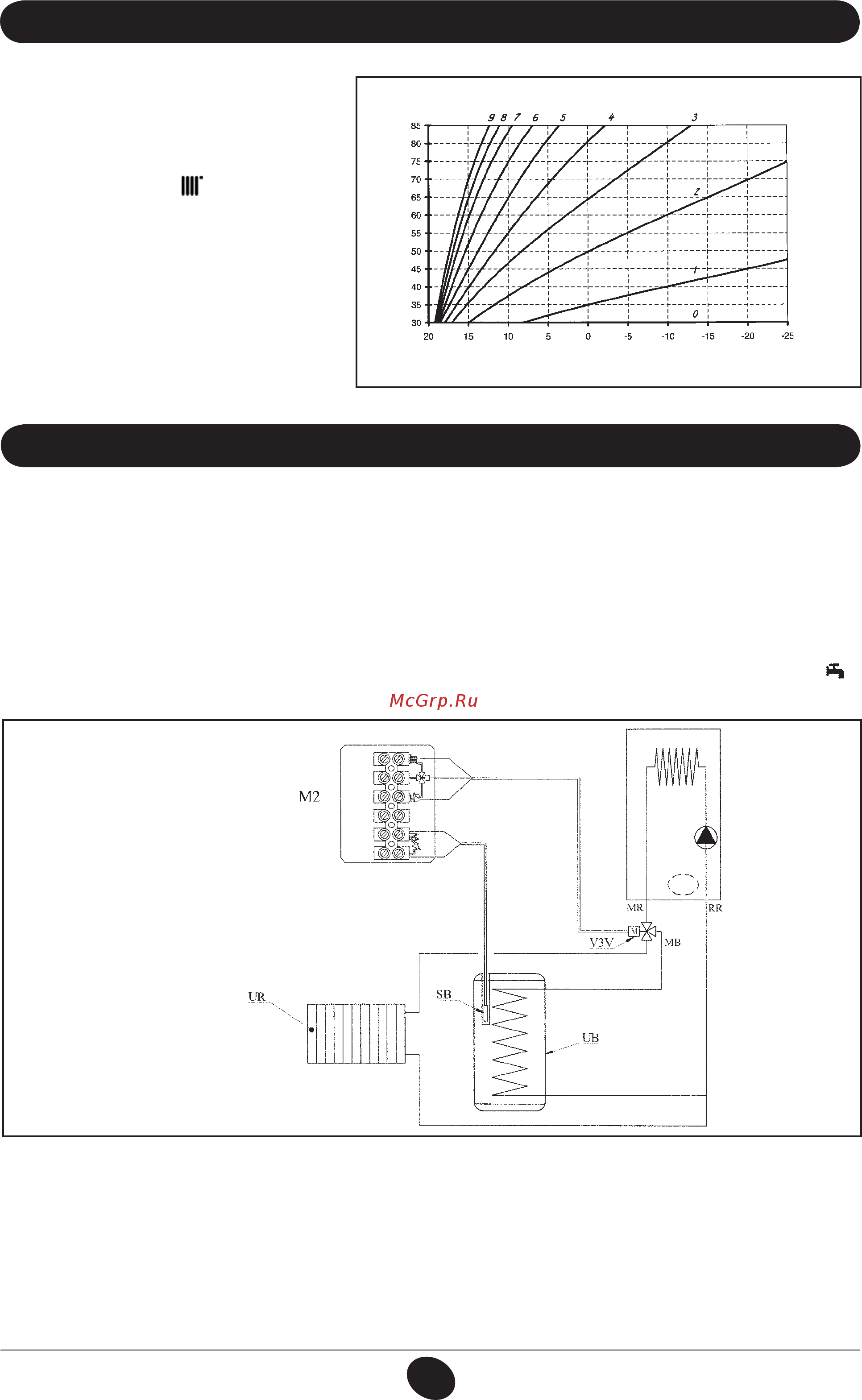

![Baxi ECO FOUR 1,24 F [21/34] Присоединение внешнего бойлера](/views2/1410500/page21/bg15.png)
85
926.237.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
Из проводов, которые выходят из приборного
щитка, два провода КРАСНОГО цвета оснащены
изолированными ножевыми конт актами
Подсоединить датчик уличной температуры к
данным проводам.
При подсоединенном датчике уличной температуры
с помощью кнопок
+/- можно установить
заданный коэффициент дисперсии Kt (график 2).
TM = температура воды на подаче в систему отопления
Te = температура наружного воздуха
График 2
Кривые „kt“
27. ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА
(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)
Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.
ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА
К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.
Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки
М2.
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.
Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок
+/– .
Рис. 13
0807_3101 / CG_2085
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
UB БОЙЛЕР
UR СИСТЕМА ЦЕНТРАЛЬНОГО
ОТОПЛЕНИЯ
V3V ТРЕХХОДОВЫЙ КЛАПАН
M2 КЛЕММНАЯ КОЛОДКА
SB ДАТЧИК ПРИОРИТЕТА ДЛЯ
КОНТУРА ГВС
MR ПОДАЧА В СИСТЕМУ
ОТОПЛЕНИЯ
MB ПОДАЧА В БОЙЛЕР
RR ВОЗВРАТ ИЗ СИСТЕМ
ОТОПЛЕНИЯ / ГВС
Внимание: Проверьте, чтобы параметр F03=03 (параграф 21).
Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции
о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.
0505_3002
Te
TM
