76
926.237.1 - RU
Руководство для техНИческого пеРсоНала

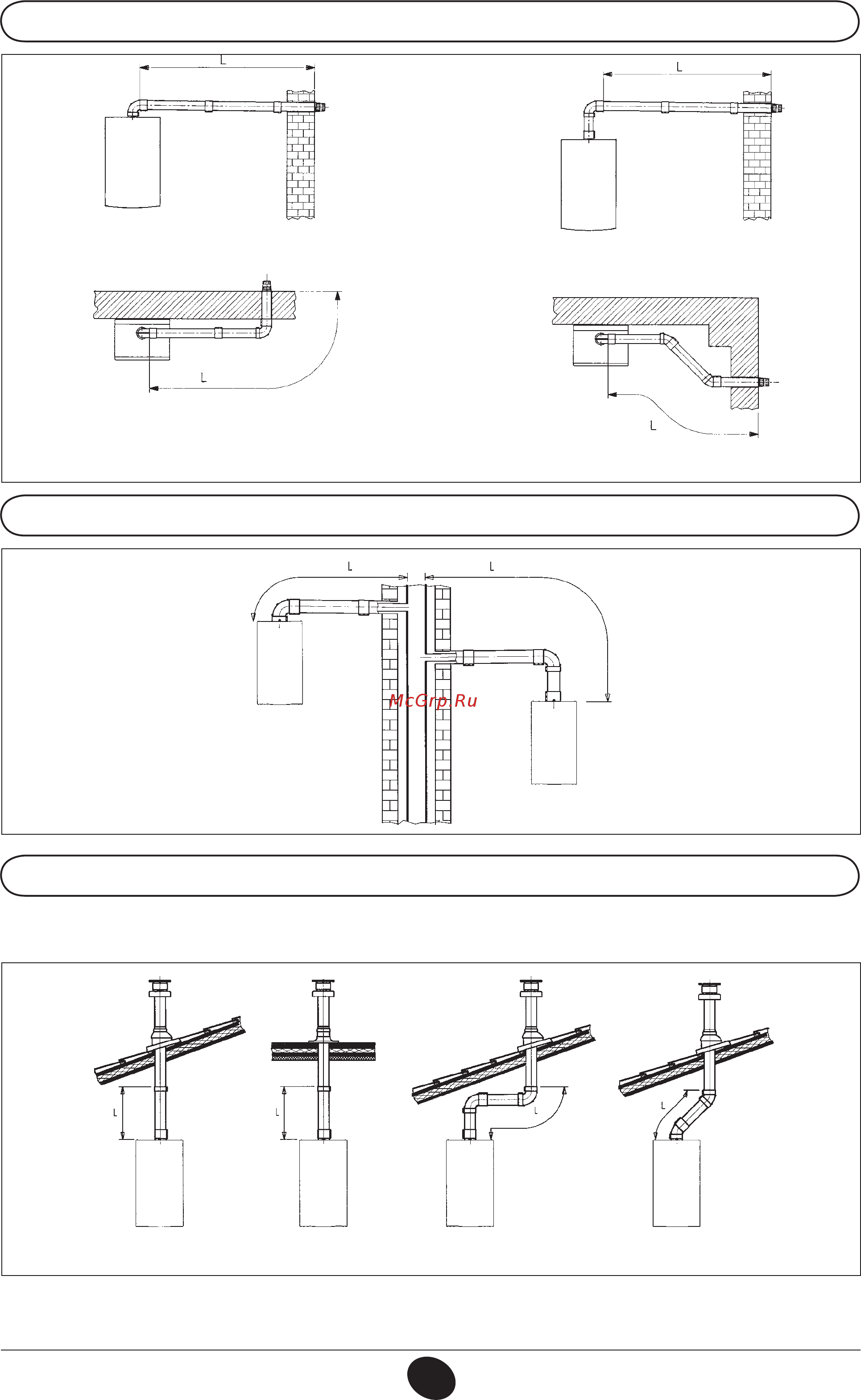

16.1 ваРИаНтЫ гоРИзоНтальНой устаНовкИ НакоНечНИка дЫмохода
0503_0907/CG1640
16.2 ВАрИАНТЫ усТАНОВКИ ПрИ ПрИсОЕдИНЕНИИ К ОбщЕМу дЫМОхОду (LAS - сИсТЕМА)
16.3 ваРИаНтЫ веРтИкальНой устаНовкИ НакоНечНИка дЫмохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
0503_0908/CG1641
L max = 4 m L max = 4 m L max = 2 m L max = 3 m
L max = 5 m
L max = 5 m
L max = 4 m
L max = 4 m
L max = 5 m
0512_2001
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
