e quando il Pin 5 è di tipo
controllo antenna. In un altro tipo di
veico
lo, non collegare mai e .
Blu/bianco
Effettuare il collegamento al terminale
d
i controllo del sistema
dell’amplificatore di potenza (max. 300
mA 12 V CC).
Blu/bianco
Effettuare il collegamento al terminale
d
i controllo relè dell’antenna
automatica (max. 300 mA 12 V CC).
Viola/bianco
Dei due fili conduttori collegati alla spia
p
osteriore, collegare quello la cui
tensione cambia quando la marcia del
cambio è in posizione REVERSE (R).
Questo collegamento permette al
modulo di rilevare se la vettura si
muove in avanti o indietro.
Interlinee altoparlante
Bianco: anteriore sinistra
Bianco/nero: anteriore sinistra
Grigio: anteriore destra
Grigio/nero: anteriore destra
Verde: posteriore sinistra
Verde/nero: posteriore sinistra
Viola: posteriore destra
Viola/nero: posteriore destra
Arancione/bianco
Effettuare il collegamento al segnale di
il
luminazione del veicolo.
Connettore ISO
In alcuni veicoli, il connettore ISO può
es
sere diviso in due. In questo caso,
assicurarsi di collegare entrambi i
connettori.
Verde chiaro
Viene usato per rilevare lo stato On/Off
de
l freno di stazionamento. Questo
cavo deve essere collegato al lato di
alimentazione dell’interruttore del freno
di stazionamento.
NOTE
Cambiare il menu iniziale dell’unità. Fare
riferimento a [REAR-SP] nelle
impostazioni INITIAL. L’uscita subwoofer
dell’unità è monofonica.
Quando si utilizza un subwoofer da 2 Ω,
assicurarsi di collegare il subwoofer alle
interlinee viola e viola/nero dell’unità.
Non collegare nulla alle interlinee verde e
verde/nero.

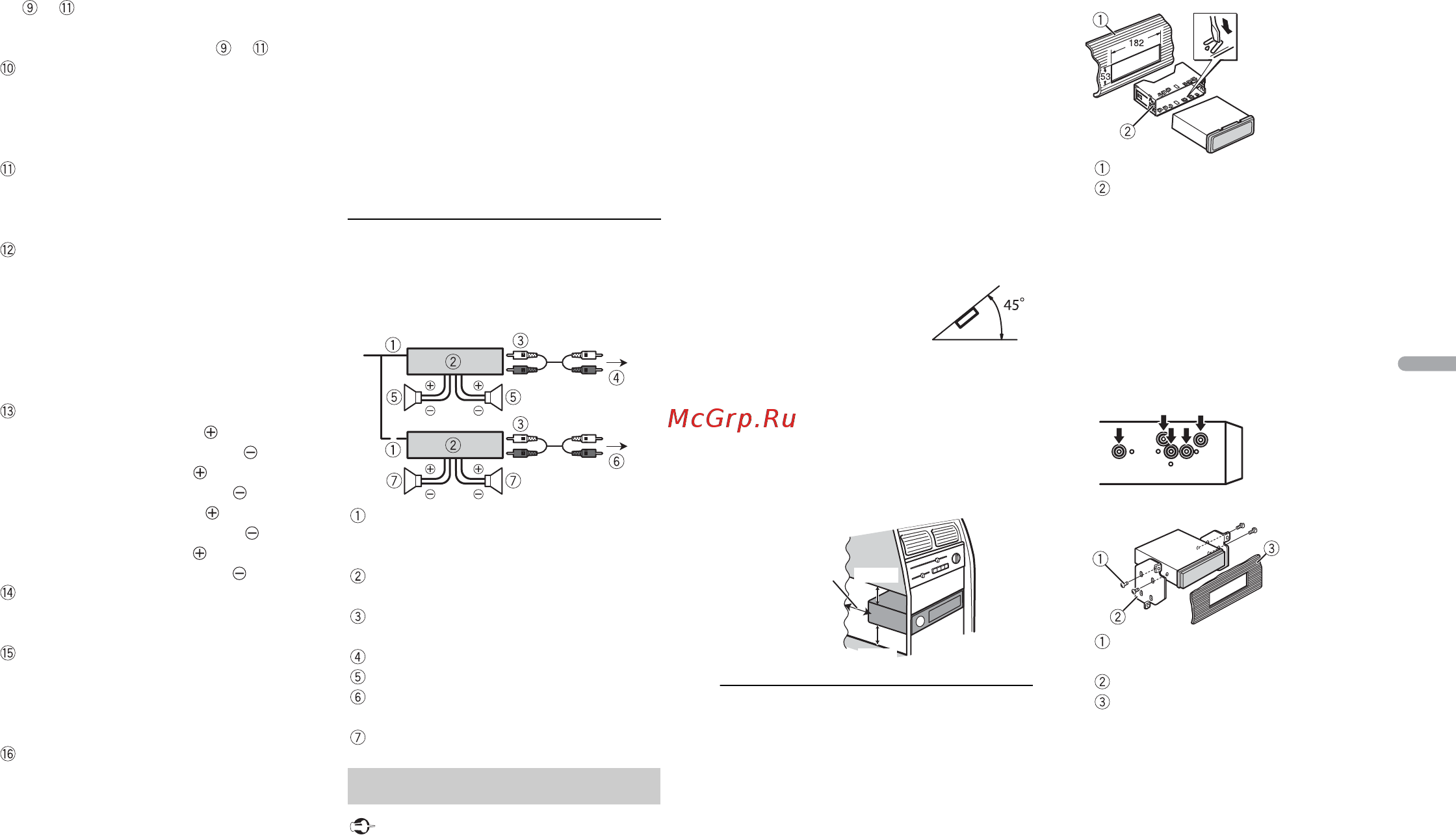

Amplificatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando si
utilizza un amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo blu/
bian
co.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA
(venduti separatamente)
All’uscita anteriore
Altoparlante anteriore
All’uscita posteriore o all’uscita
subwoofer
Altoparlante posteriore o subwoofer
Importante
Verificare tutti i collegamenti e i sistemi
prima dell’installazione finale.
Installazione
Non utilizzare parti non autorizzate, in
quanto possono provocare
malfunzionamenti.
Se l’installazione richiede la foratura o
altre modifiche del veicolo, consultare il
rivenditore.
No
n installare l’unità se:
può interferire con il funzionamento dei
veicolo
.
può causare lesioni ai passeggeri in
c
aso di arresto improvviso.
I
nstallare l’unità lontano da luoghi caldi,
come ad esempio vicino alle bocchette
del riscaldamento.
È
possibile ottenere
prestazioni ottimali
quando l’unità viene
installata con
un’angolazione inferiore ai 45°.
Du
rante l’installazione, per garantire la
corretta dispersione del calore quando si
utilizza l’unità, accertarsi di lasciare
ampio spazio dietro il pannello posteriore
e avvolgere i cavi allentati in modo che
non blocchino le aperture.
Installazione a montaggio DIN
1 Inserire il riduttore di montaggio in
dotazione nel cruscotto.
2 Fissare il riduttore di montaggio
utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.
Cruscotto
Riduttore di montaggio
Assic
urarsi che l’unità sia installata
saldamente in posizione.
Un’installazione instabile può
provocare salti o malfunzionamenti.
Quando non si utilizza il riduttore di
montaggio in dotazione
1 Determinare la posizione corretta in
cui i fori della forcella e il lato
dell’unità corrispondono.
2 Serrare le due viti su ogni lato.
Vite filettata (5 mm × 9 mm, non in
dotazione con il prodotto)
Forcella montante
Cruscotto o console
Rimozione dell’unità (installata con
il riduttore di montaggio in
dotazione)
1 Rimuovere l’anello di rivestimento.
Lasciare
ampio spazio
5 cm
5 cm
