Pioneer SPH-10BT [18/32] Anschlüsse einbau
![Pioneer SPH-10BT [18/32] Anschlüsse einbau](/views2/1412739/page18/bg12.png)
2De
Wichtig
• Wenn dieses Gerät in ein Fahrzeug
eingebaut wird, das ein Zündschloss
ohne ACC-Stellung (Stromversorgung
über Starterbatterie) hat, und das rote
Kabel nicht mit dem Anschluss
verbunden wird, der die Betätigung des
Zündschlüssels erkennt, kann dies zur
Entladung der Batterie führen.
• Die Verwendung dieses Geräts in
anderen als den folgenden Bedingungen
könnte zu einem Brand oder
Funktionsstörungen führen.
– Fahrzeuge mit 12-Volt-Batterie und
neg
ativer Erdung.
–Wenn der Lautsprecherausgang von 4
K
anälen genutzt wird, verwenden Sie
Lautsprecher mit über 50 W (maximaler
Eingabewert) und 4 Ω bis 8 Ω
(Impedanzwert). Verwenden Sie für
dieses Gerät keine Lautsprecher mit
Impedanzen von 1 Ω bis 3 Ω.
–Wenn der Hecklautsprecherausgang
v
on einem 2-Ω-Subwoofer genutzt
wird, verwenden Sie Lautsprecher mit
über 70 W (maximaler Eingabewert).
* Zur Verbindungsmethode siehe den
Absch
nitt „Verbindungen".
• U
m Kurzschlüsse, Überhitzung oder
Fehlfunktionen zu vermeiden, achten Sie
darauf, die nachstehenden Anweisungen
zu befolgen.
–Unterbrechen Sie vor dem Einbau den
Mi
nuspol der Autobatterie.
–Sichern Sie Kabel mit Kabelklemmen
oder Klebeband. Wickeln Sie Klebeband
um Kabel, die mit Metallteilen in
Kontakt kommen, um die Kabel zu
schützen.
–Verlegen Sie alle Kabel mit einem
Abst
and zu beweglichen Teilen wie
Schalthebel und Sitzschiene.
–Verlegen Sie alle Kabel mit einem
Abst
and zu warmen Umgebungen, z. B.
der Auslassöffnung der Heizung.
–Verbinden Sie das gelbe Kabel nicht mit
d
er Batterie, indem Sie es durch das
Loch zum Motorraum führen.
–Verkleiden Sie nicht angeschlossene
K
abelanschlüsse mit Isolierband.
–Kürzen Sie keine Kabel.
–Durchschneiden Sie niemals die
I
solierung des Stromkabels dieses
Geräts, um weitere Geräte mit Strom zu
versorgen. Die Strombelastbarkeit des
Kabels ist begrenzt.
–Verwenden Sie eine Sicherung mit dem
v
orgeschriebenen Sicherungswert.
–Schließen Sie das negative
L
autsprecherkabel niemals direkt an
Masse an.
–Binden Sie niemals die negativen Kabel
m
ehrerer Lautsprecher zusammen.
• W
enn dieses Gerät eingeschaltet ist,
werden Steuersignale durch das
blauweiße Kabel gesendet. Schließen Sie
dieses Kabel an der
Systemfernbedienung eines externen
Leistungsverstärkers oder an der
Steuerklemme des
Automatikantennenrelais des Fahrzeugs
an (max. 300 mA 12 V Gleichspannung).
Wenn das Fahrzeug eine
Scheibenantenne besitzt, schließen Sie
sie am Stromversorgungsanschluss für
den Antennenverstärker an.

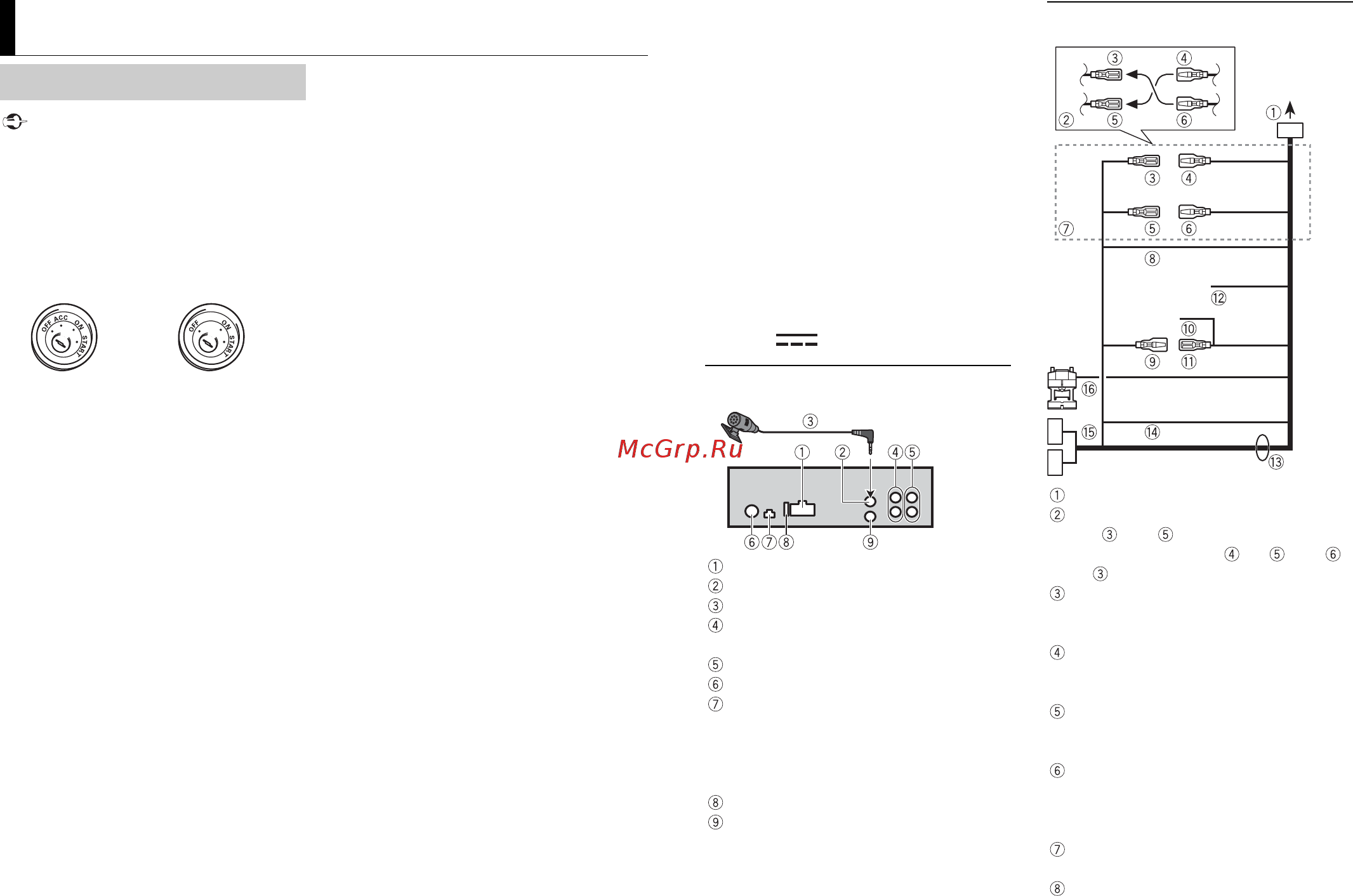

Anschlüsse/Einbau
Anschlüsse
ACC-Stellung Keine ACC-Stellung
• Schließen Sie das blauweiße Kabel
niemals am Stromanschluss eines
externen Leistungsverstärkers an.
Schließen Sie es auch niemals am
Stromanschluss der Autoantenne an.
Dadurch kann es zu Batterieentladung
oder Funktionsstörungen kommen.
• Das schwarze Kabel ist das Massekabel.
Massekabel für dieses Gerät und andere
Geräte (insbesondere
Hochstromprodukte wie
Leistungsverstärker) müssen separat
verlegt und angeschlossen werden.
Andernfalls kann ein versehentliches
Abziehen zu einem Brand oder
Funktionsstörungen führen.
• D
as am Produkt angebrachte grafische
Symbol bedeutet Gleichstrom.
Dieses Gerät
Stromkabeleingang
Mikrofoneingang
Mikrofon (3 m)
Hecklautsprecher- oder Subwoofer-
Ausgang
Frontlautsprecherausgang
Antenneneingang
Parksensoreingang
Der UART-Adapter (im Lieferumfang der
P
arksensoreinheit (ND-PS1)) kann
angeschlossen werden (separat
erhältlich).
Sicherung (10 A)
Eingang für Kabelfernbedienung
Hier kann ein festverdrahteter
F
ernbedienungsadapter angeschlossen
werden (separat erhältlich).
Stromkabel
Zum Stromkabeleingang
Je nach Fahrzeugart kann die Funktion
von und abweichen. Achten Sie
in diesem Fall darauf, an und
an anzuschließen.
Gelb
Konstantspannung (oder
Zü
ndschlossstrom)
Gelb
An der 12-V-Konstantspannungsbuchse
ans
chließen.
Rot
Zündschlossstrom (oder
Ko
nstantspannung)
Rot
An der vom Zündschlüssel gesteuerten
Bu
chse (12 V Gleichspannung)
anschließen.
Verbinden Sie die jeweils
gleichfarbigen Kontakte miteinander.
Schwarz (Gehäuseerdung)
