2Es
Importante
• Si instala esta unidad en un vehículo sin
posición ACC (accesorio) en el contacto, si
no conecta el cable rojo al terminal que
detecta el funcionamiento de la llave de
contacto la batería podría agotarse.
• Si utiliza esta unidad en condiciones
diferentes de las descritas, podría
producirse un incendio o una avería.
–Vehículos con una batería de 12 V y una
co
nexión a tierra negativa.
–Cuando los 4 canales utilizan la salida
de
l altavoz, use altavoces de más de
50 W (alimentación de entrada máxima)
y
de entre 4 Ω y 8 Ω (valor de
impedancia). No utilice altavoces de
entre 1 Ω y 3 Ω con esta unidad.
–Cuando la salida del altavoz trasero la
ut
ilice un subwoofer de 2 Ω, use
altavoces de más de 70 W (alimentación
de
entrada máxima).
* Consulte las conexiones para obtener
inf
ormación sobre el método de
conexión.
• P
ara impedir un cortocircuito, un
sobrecalentamiento o una avería, siga las
indicaciones descritas a continuación.
–Desconecte el terminal negativo de la
bat
ería antes de la instalación.
–Fije el cable con abrazaderas de cable o
cint
a adhesiva. Envuelva con cinta
adhesiva los cables que estén en
contacto con piezas metálicas, para
protegerlos.
–Aleje los cables de piezas en
mo
vimiento, como la palanca de
cambios o las guías de los asientos.
–Aleje los cables de lugares calientes,
como
por ejemplo las salidas de la
calefacción.
–No conecte el cable amarillo a la batería
pas
ándolo a través del orificio del
compartimento del motor.
–Cubra los conectores de cables
d
esconectados con cinta aislante.
–No acorte ningún cable.
–Nunca corte el aislamiento del cable de
alim
entación de esta unidad para
compartir la potencia con otros
dispositivos. La capacidad de corriente
del cable es limitada.
–Utilice un fusible del nivel especificado.
–Nunca conecte el cable negativo del
alt
avoz directamente a tierra.
–Nunca agrupe diferentes cables
n
egativos de varios altavoces.
• C
uando esta unidad está encendida, las
señales de control se envían a través del
cable azul/blanco. Conecte este cable al
terminal de control remoto del sistema
de un amplificador externo o al terminal
de control de relé de antena de
automóvil (máx. 300 mA 12 V CC). Si el
vehículo incorpora una antena en el
cristal, conéctela al terminal de
alimentación de intensificación de la
antena.
• N
unca conecte el cable azul/blanco al
terminal de alimentación de un
amplificador externo ni al terminal de
alimentación de la antena para
automóvil. De lo contrario, la batería
podría agotarse o podría producirse una
avería.
• E
l cable negro es el cable de tierra. Los
cables de tierra de esta unidad y de otros
equipos (especialmente productos de

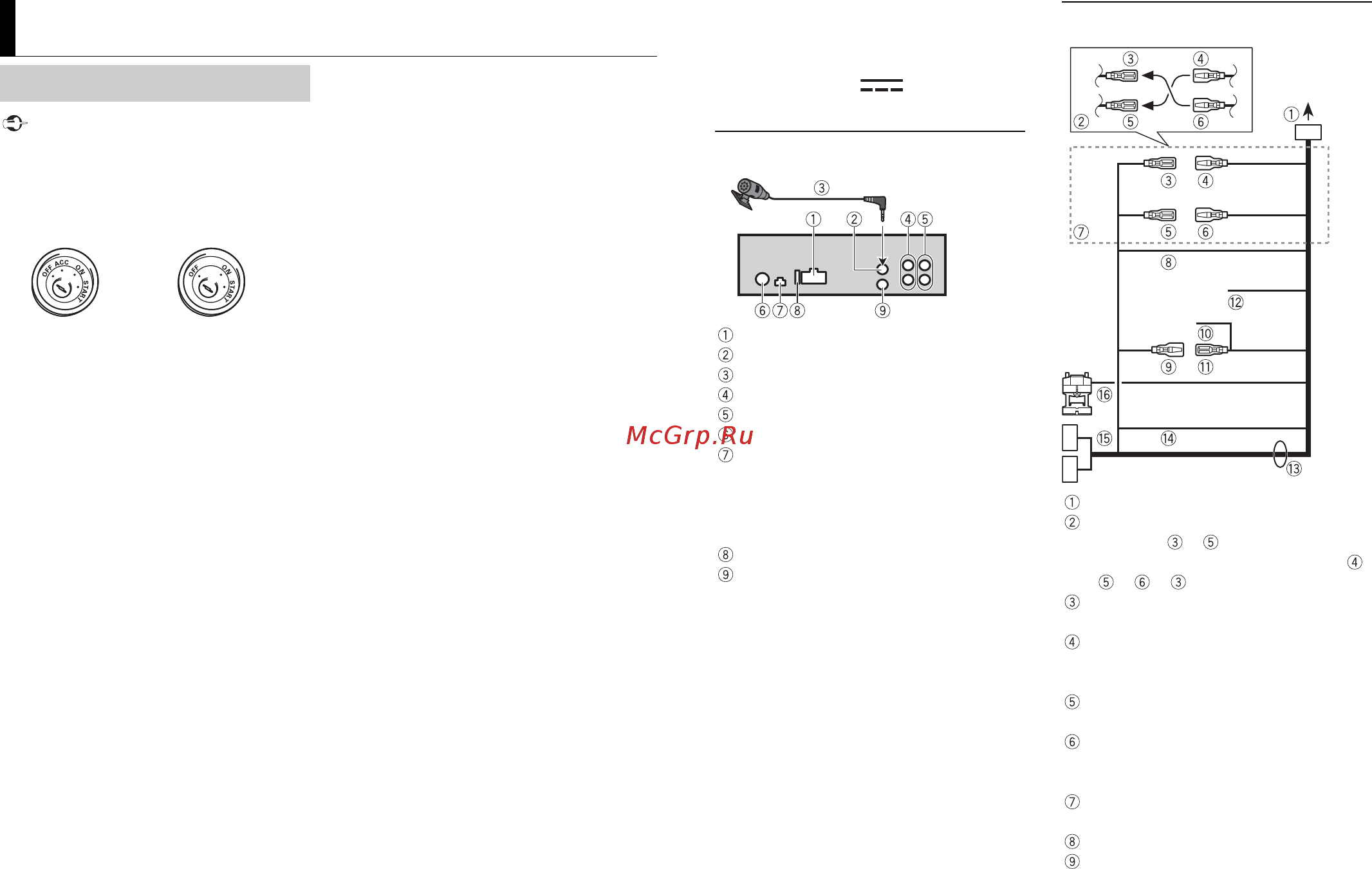

Conexiones/instalación
Conexiones
Posición ACC Sin posición ACC
alto voltaje como amplificadores) deben
conectarse por separado. De lo contrario,
podrían desprenderse por accidente y
provocar un incendio o una avería.
• El símbolo gráfico colocado en el
producto significa corriente continua.
Esta unidad
Entrada de cable de alimentación
Entrada de micrófono
Micrófono (3 m)
Salida trasera o salida de subwoofer
Salida frontal
Entrada de antena
Entrada de sensor de estacionamiento
El adaptadorUART (suministrado con
unid
ad de sensor de estacionamiento
(ND-PS1)) se puede conectar (se vende
por separado).
Fusible (10 A)
Entrada de mando a distancia con cable
Puede conectarse un adaptador de
m
ando a distancia con cable (vendido
por separado).
Cable de alimentación
A entrada de cable de alimentación
En función del tipo de vehículo, la
función de y puede ser diferente.
En este caso, asegúrese de conectar
a y a .
Amarillo
Reserva (o adicional)
Amarillo
Conectar al terminal de alimentación
co
nstante de 12 V.
Rojo
Adicional (o reserva)
Rojo
Conectar al terminal controlado por el
inte
rruptor de encendido (12 V CC).
Conecte cada cable con el cable del
mismo color.
Negro (tierra del chasis)
Azul/blanco
La posición de las clavijas del conector
I
SO será diferente en función del tipo de
