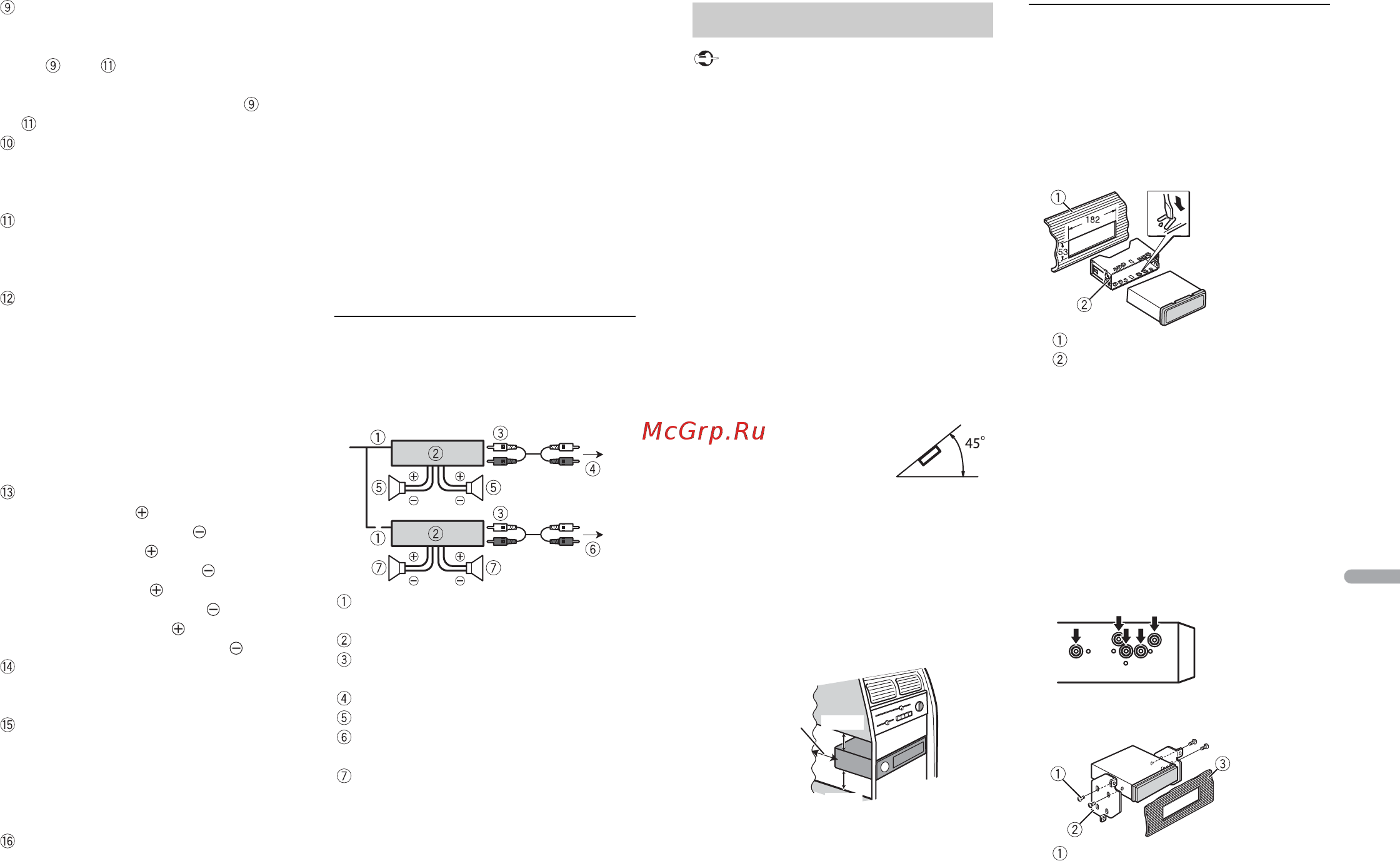

![Pioneer SPH-10BT [19/32] Einbau](/views2/1412739/page19/bg13.png)
3De
Deutsch
Blauweiß
Die Polanordnung des ISO-Steckers
variiert je nach Fahrzeugtyp. Verbinden
Sie und , wenn Pol 5 zur
Antennensteuerung vorgesehen ist. Bei
and
eren Fahrzeugtypen dürfen und
keinesfalls verbunden werden.
Blauweiß
An der Systemfernbedienungsbuchse
d
es Leistungsverstärkers anschließen
(max. 300 mA 12 V Gleichspannung).
Blauweiß
An der Steuerklemme des
Aut
omatikantennenrelais anschließen
(max. 300 mA 12 V Gleichspannung).
Weißviolett
Schließen Sie von den beiden
H
auptkabeln, die an die
Rückfahrleuchte angeschlossen sind,
dasjenige an, bei dem sich die
Spannung ändert, wenn die
Gangschaltung in den Rückwärtsgang
(R) geschaltet wird. Durch diese
Verbindung erkennt das Gerät, ob das
Fahrzeug vorwärts oder rückwärts fährt.
Lautsprecherkabel
Weiß: Vorn links
Schwarzweiß: Vorn links
Grau: Vorn rechts
Schwarzgrau: Vorn rechts
Grün: Hinten links
Schwarzgrün: Hinten links
Violett: Hinten rechts
Schwarzviolett: Hinten rechts
Orangeweiß
Mit dem Beleuchtungssignal eines
Au
tos verbinden.
ISO-Stecker
Bei einigen Fahrzeugen kann der ISO-
S
tecker in zwei Einheiten aufgeteilt sein.
Achten Sie in diesem Fall darauf, die
Verbindung mit beiden Einheiten
herzustellen.
Hellgrün
Zur Erkennung des Ein-/Aus-Status der
F
eststellbremse. Dieses Kabel muss mit
der Stromversorgungsseite des
Feststellbremsenschalters verbunden
werden.
HINWEISE
• Ändern Sie das Grundeinstellungsmenü
dieses Geräts. Beachten Sie [REAR-SP] in
den INITIAL-Einstellungen. Der
Subwoofer-Ausgang dieses Geräts ist
monaural.
• Achten Sie bei Verwendung eines
Subwoofers mit 2 Ω darauf, den
Subwoofer am violetten und
schwarzvioletten Kabel dieses Geräts
anzuschließen. Schließen Sie nichts am
grünen und schwarzgrünen Kabel an.
Leistungsverstärker (separat
erhältlich)
Stellen Sie diese Verbindungen her, wenn
Sie den optionalen Verstärker verwenden.
Systemfernbedienung
Am blauweißen Kabel anschließen.
Leistungsverstärker (separat erhältlich)
Mit Cinch-Kabeln verbinden (separat
erhältlich)
Zum Ausgang für die Frontlautsprecher
Frontlautsprecher
Zum Ausgang für die Hecklautsprecher
oder den Subwoofer
Hecklautsprecher oder Subwoofer
Wichtig
• Prüfen Sie alle Anschlüsse und Systeme
vor dem endgültigen Einbau.
• Verwenden Sie keine nicht autorisierten
Teile, da dies Funktionsstörungen
verursachen kann.
• W
enden Sie sich an Ihren Händler, wenn
der Einbau das Bohren von Löchern oder
andere Modifikationen des Fahrzeugs
erfordert.
• B
auen Sie dieses Gerät nicht dort ein, wo:
–es den Betrieb des Fahrzeugs stören
k
ann.
–es infolge plötzlichen Anhaltens eine
V
erletzung von Insassen verursachen
kann.
• B
auen Sie dieses Gerät mit einem
Abstand zu warmen Umgebungen, z. B.
der Auslassöffnung der Heizung, ein.
• E
ine optimale Leistung
wird erzielt, wenn das
Gerät in einem Winkel von
weniger als 45° eingebaut
wird.
• A
chten Sie, um eine ordnungsgemäße
Wärmeableitung des Geräts
sicherzustellen, beim Einbau darauf,
reichlich Platz hinter der Rückwand des
Geräts zu lassen und lose Kabel so
aufzuwickeln, dass sie nicht die
Lüftungsschlitze blockieren.
Einbau in einer DIN-Halterung
1 Schieben Sie den mitgelieferten
Montagerahmen in das
Armaturenbrett.
2 Sichern Sie den Montagerahmen mit
Hilfe eines Schraubendrehers, indem
Sie die Metallzungen (90 °) an ihren
richtigen Platz biegen.
Armaturenbrett
Montagerahmen
• S
tellen Sie sicher, dass das Gerät sicher
an seinem Platz eingebaut ist. Ein
instabiler Einbau kann Aussetzer oder
andere Funktionsstörungen
verursachen.
Wenn Sie nicht den mitgelieferten
Montagerahmen verwenden
1 Ermitteln Sie die passende Position,
bei der die Löcher des
Befestigungswinkels und die Löcher
an der Geräteseite aufeinandertreffen.
2 Ziehen Sie auf jeder Seite zwei
Schrauben an.
Schneidschraube (5 mm × 9 mm,
nicht im Lieferumfang des Produkts)
Einbau
Reichlich Platz
lassen
5 cm
5 cm
