2.8

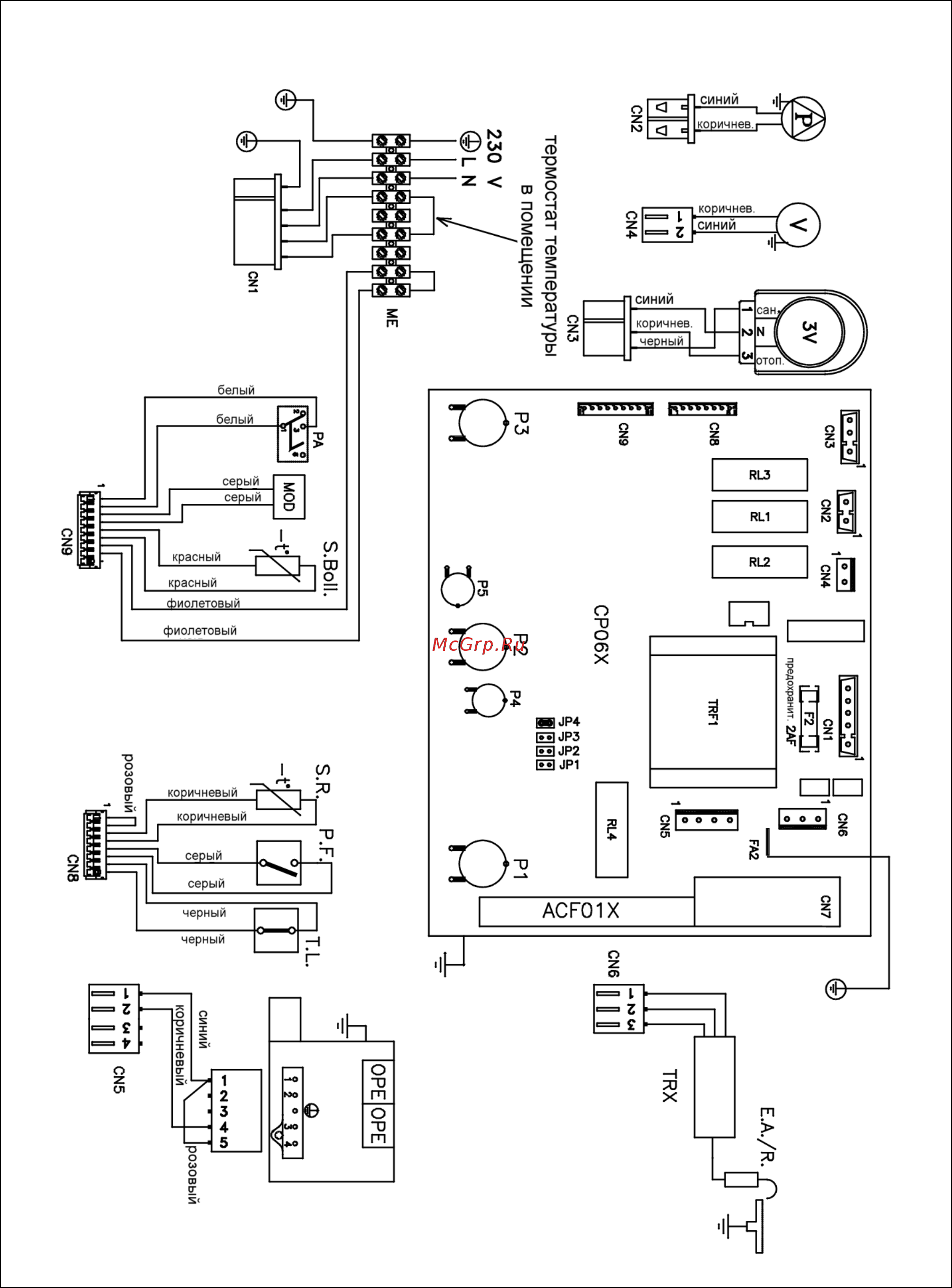

Принципиальная электрическая схема
РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
Термостат температуры в помещении (230 Вольт, переменный ток) необходимо присоединять между клеммами на
коннекторе МЕ, как показано на рисунке, предварительно необходимо убрать мостик. В переключателе данного типа
(в центре) обязательно должна стоять перемычка JP4.
Рис. 2.7
10
