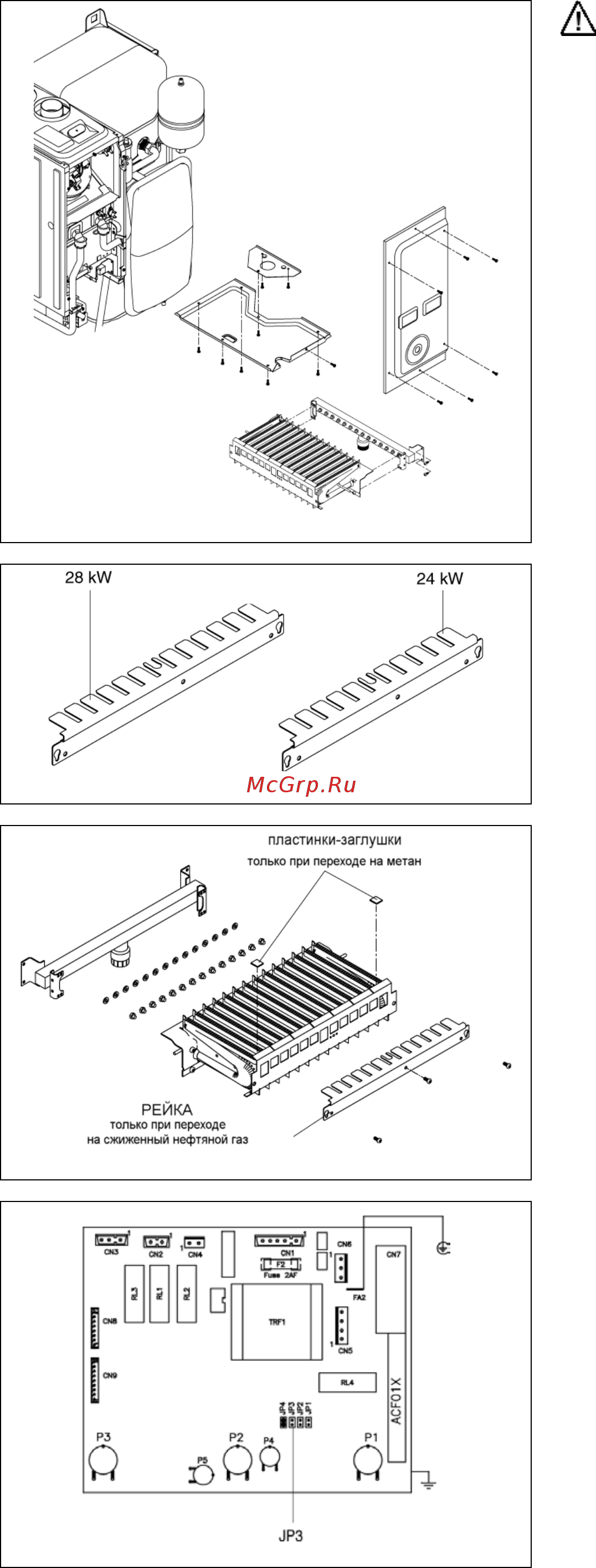

Рис. 4.10
Рис. 4.11
Рис. 4.12
Рис. 4.13
При монтаже придерживайтесь инструкций, которые
перечислены далее.
- Отключите электрическое питание котла и закройте
вентиль газа
- полностью снимите облицовку
- снимите переднюю часть воздушной камеры, отвинтив
крепежные винты
- отсоедините провод, идущий к электроду розжига и
выньте из нижней стенки кабельный сальник
- снимите дно воздушной камеры
- ослабьте гайку, которая крепит газовую рампу к горелке
- отвинтите крепежные винты и выньте вставку из дна
воздушной камеры
- отвинтите винты крепления коллектора к воздушной
камере
- отсоедините горелку от рампы
- выдвиньте горелку из заднего отсека и выньте ее из
воздушной камеры
- отсоедините горелку от коллектора, отвинтив ее
крепежные винты
- с помощью торцевого или рожкового гаечного ключа
снимите форсунки и шайбы и замените их на другие,
которые поставляются вместе с устройствами для
перехода на новый газ
- при переходе на метан: снимите рейку, которая служит
для увеличения длины пламени при сжигании сжиженного
нефтяного газа и установите пластинки-заглушки в те
отверстия, в которых нет свечи
- при переходе на сжиженный нефтяной газ: снимите
пластинки-заглушки и установите рейку, которая служит
для увеличения длины пламени при сжигании сжиженного
нефтяного, закрепив ее винтами, которые входят в
комплект поставки устройства для перехода на другой газ
(отрежьте лишнюю длину рейки).
- присоедините горелку к газовому коллектору и
установите горелку в сборе обратно в камеру сгорания
- установите на место дно воздушной камеры и газовую
рампу
- присоедините обратно провод электрода и установите
на свое место в дне воздушной камеры сальник этого
провода
- установите на место крышку воздушной камеры
- поверните панель с органами управления в сторону
лицевой части котла
- снимите с платы управления смотровую заглушку
- на плате управления выполните следующую
последовательность действий:
- если речь идет о переходе с метана на сжиженный
нефтяной газ, установите мостик в положение JP3
- если речь идет о переходе со сжиженного
нефтяного газа на метан, убедитесь в том, что на
контактах JP3 перемычка отсутствует
- закройте смотровую заглушку на плате управления
- снова подайте напряжение на котел и откройте вентиль
газа (когда котел начнет работать, проверьте его
герметичность на газ)
- отрегулируйте котел в соответствии с инструкциями,
приведенными в главе «Регулирование», эту операцию
могут выполнять только квалифицированные техники
- наклейте липкую этикетку с наименованием топлива
(желтая для метана и красная для сжиженного нефтяного
газа) рядом с точкой подвода газа, которая находится в
нижней части корпуса, эта наклейка должна заменить
старую
- установите на место облицовку
