Beretta BOILER 28 BSI [15/27] Присоединение газа
![Beretta BOILER 28 BSI [15/27] Присоединение газа](/views2/1421713/page15/bgf.png)

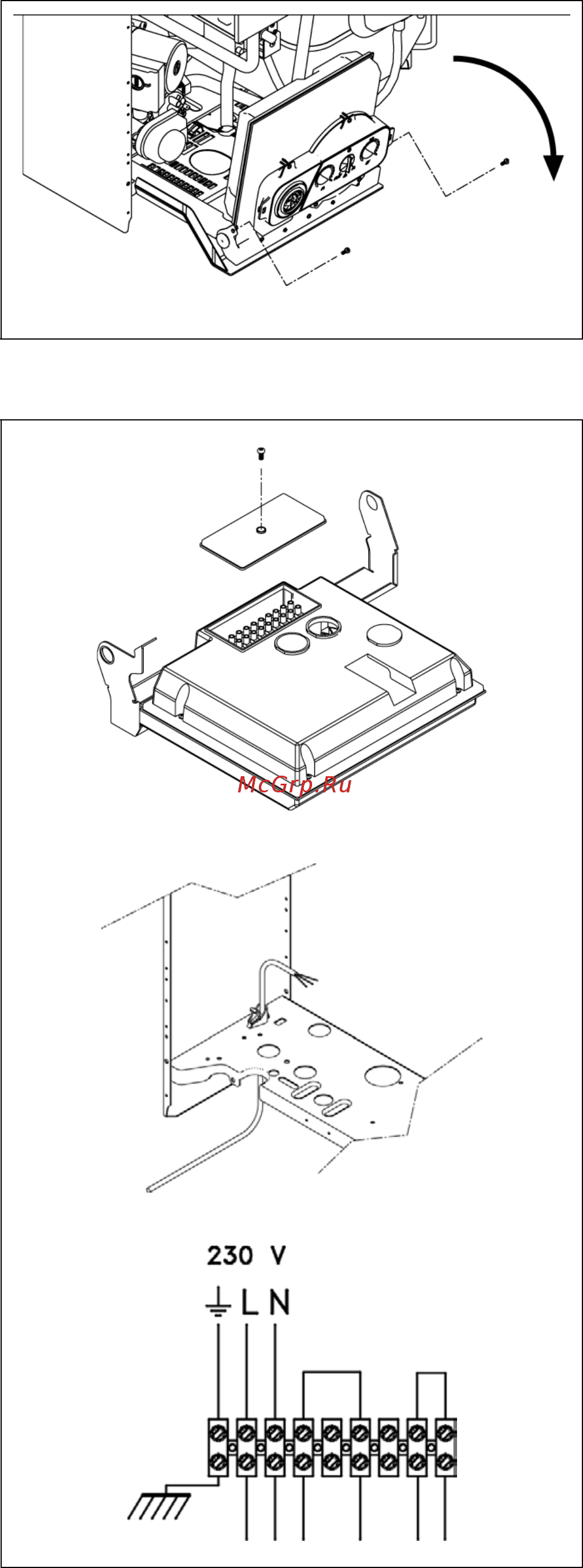

Рис. 3.4
- отвинтите винты, которые держат панель с ручками
управления и поверните ее (рис. 3.4)
- снимите крышку, закрывающую клеммы для
электрических подключений, отвинтив
предварительно крепежный винт (рис. 3.5)
- если у вас имеется термостат температуры в
помещении, вставьте идущий от него провод в
специальный зажим для провода, который находится
на раме (рис. 3.6)
- теперь у вас есть доступ к клеммам, и вы можете
выполнить электрические соединения, как показано на
наклеенной этикетке на котле, а также на рисунке 3.7
- термостат температуры в помещении и/или
программируемый таймер присоединяются так, как
показано на электрической схеме, приведенной на
странице 13.
При выполнении электрических соединений
используйте провод типа IMQ HAR H05VV-F, 3 х
0,75 мм
2
, максимальный внешний диаметр 7 мм.
3.4
Присоединение газа
Перед тем как подключать котел к газовой сети,
убедитесь в том, что:
- соблюдены действующие стандарты
- тип газа соответствует тому, на который
рассчитан котел
- трубопроводы чисты.
Во избежание лишних потерь давления,
подводку газа необходимо выполнять жесткой
подводкой диаметром не менее ¾’.
На трубопроводе газа рекомендуется установить
фильтр соответствующего размера в том случае,
если в газопроводной сети содержатся твердые
частички.
После окончания монтажа убедитесь в том, что
прокладки установлены герметично, как
предусмотрено действующими стандартами по
монтажу.
Рис. 3.5
Рис. 3.6
Рис. 3.7
15
