3.5Удаление продуктов сгорания и всасывание воздуха
Котел должен быть соединен с коаксиальными или раздельными дымоходами для отвода
дымовых газов и воздуховодами для подачи воздуха, которые должны быть выведена наружу через
крышу или наружную стену (смотри рисунок).
Эффективная и безопасная работа котла гарантируется только в случае
использования оригинальных дымоходов и воздуховодов, предназначенных для котлов с
закрытой камерой сгорания и принудительной тягой. Данное оборудование не входит в
стандартную комплектацию и поставляется по отдельному заказу. При установке дымоходов и
воздуховодов убедитесь, что все соединения осуществлены правильно, в соответствие с прилагаемой
инструкцией. К одному коллективному дымоходу допускается подключение нескольких котлов при
условии, что все они имеют герметичную камеру сгорания.

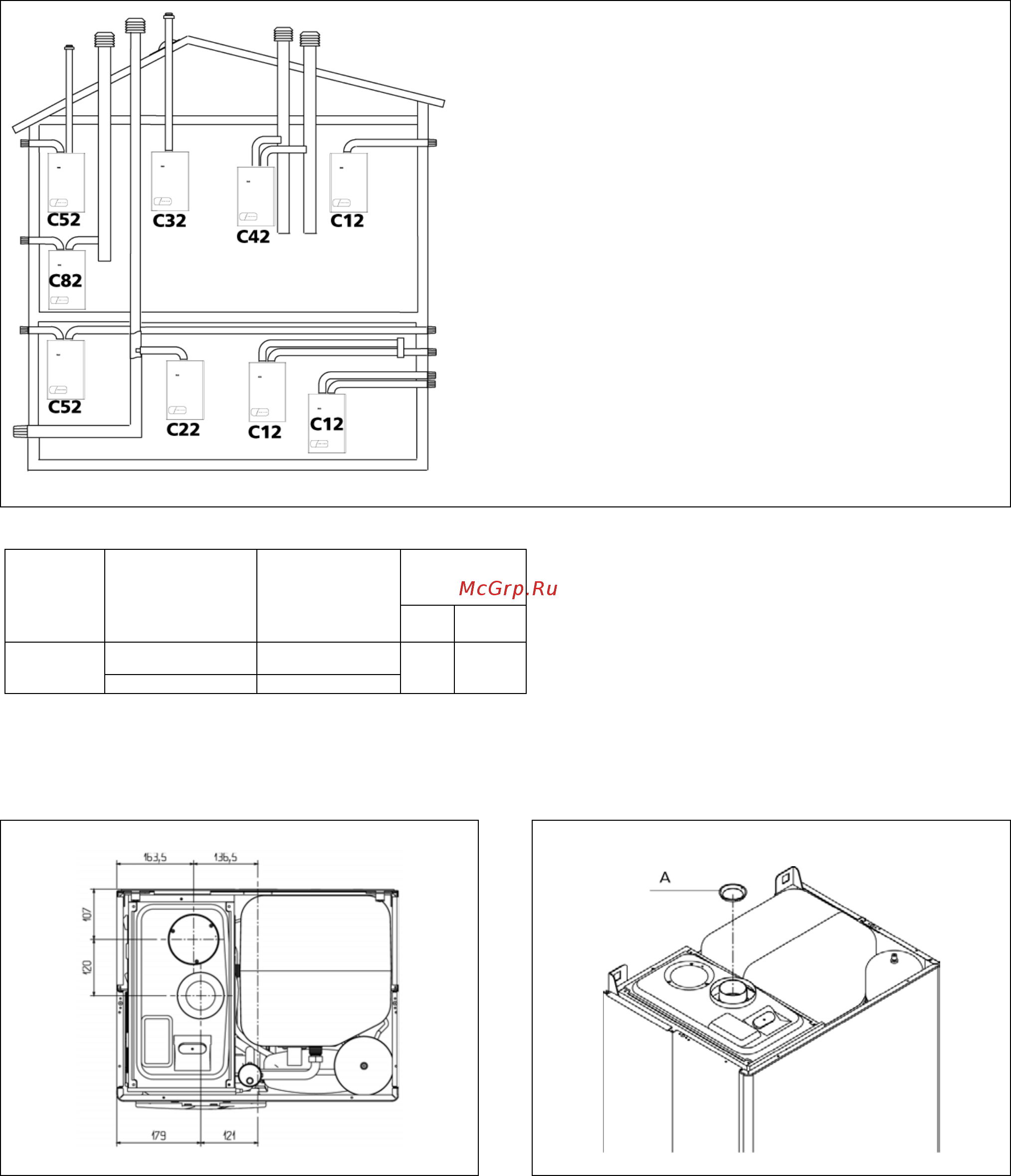

рис. 3.7
С12 Выход дымовых газов через коаксиальные
дымоходы/воздуховоды. Дымоходы и воздуховоды
могут быть сдвоенными, но выходы должны быть
коаксиальными или расположены достаточно близко,
чтобы находится в одинаковых ветровых условиях.
С22 Коаксиальный выход в общий дымоход (забор воздуха
и вывод дымовых газов в один и тот же коаксиальный
дымоход).
С32 Коаксиальный вывод на крышу. Выводы как в С12
С42 Вывод дымовых газов и забор воздуха из общих
раздельных дымоходов/воздуховодов, которые
подвержены одинаковым ветровым условиям.
С52 Вывод дымовых газов и забор воздуха разделены и
выходят из стены или на крышу, но в любом случае в
тех зонах, в которых давление отличается.
С82 Вывод дымовых газов в отдельный или общий
дымоход, а забор воздуха через стену.
Потери
нагрузки на
поворотах (м)
Модель
Максимальная
прямолинейная
длина
коаксиального
дымохода (м)
Фланец
дымовых
газов(A)
45° 90°
От 0,91 до 1 Установлен
28 B.S.I.
> 1 до 3,4 Не установлен
0,5 0,85
Коаксиальные каналы
(воздуховоды/дымоходы (ф 60-100))
Коаксиальные воздуховоды/дымоходы
можно располагать в том направлении,
которое наилучшим образом отвечает
требованиям помещения.
Инструкции по монтажу даны вместе с
оборудованием.
В таблице приведена максимальная допустимая прямолинейная длина, в случае установки фланца и
без него. Если вы хотите снять фланец, аккуратно подденьте его отверткой как рычагом. его отверткой как
рычагом.
Рис. 3.8
Рис. 3.9
16
