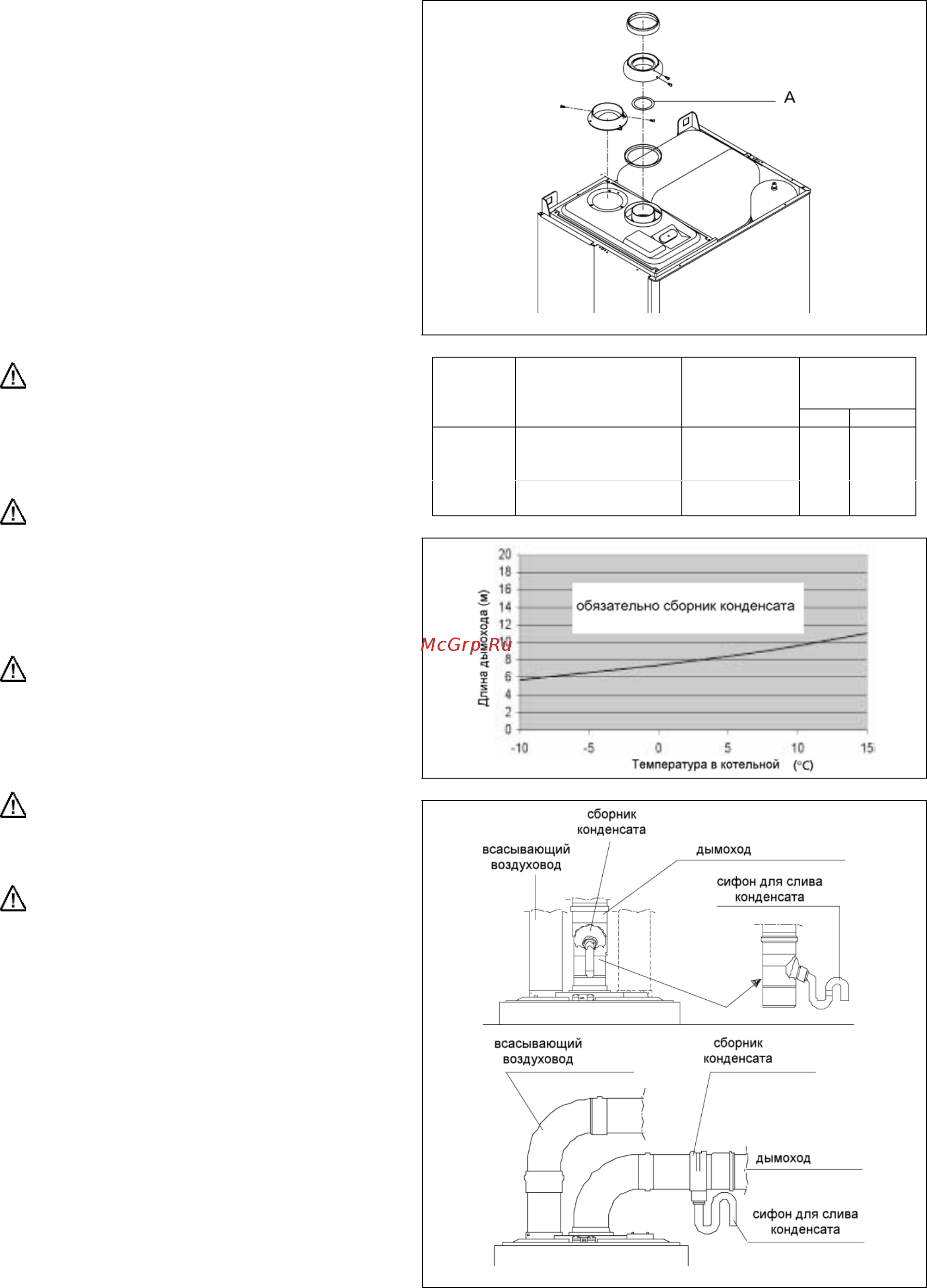

Рис. 3.10
Потери
напора на
изгибах (м)
Модель
Максимальная
прямолинейная
длина раздельного
канала (м)
Фланец
дымовых
газов(A)
45° 90°
5 воздух + 5
дымовые газы
Установлен
28 B.S.I.
14,5 воздух + 14,5
дымовые газы
Не установлен
0,5 0,85
Раздельные каналы
(дымоходы/воздуховоды (ф 80))
Раздельные каналы можно проложить в том
направлении, которое наилучшим образом
будет подходить для данного помещения, но
необходимо уделять повышенное внимание
температуре в помещении и длине
воздуховода дымовых газов.
В таблице указаны предельные допустимые
прямолинейные длины с установленным
фланцем дымовых газов (А) и без него.
Для того чтобы снять фланец, аккуратно
подцепите его отверткой как рычагом.
При монтаже руководствуйтесь инструкциями,
поставляемыми вместе с конкретным
устройством.
Смотрите на график, в котором, в
зависимости от температуры в помещении, где
установлен котел, и длины дымохода, указано,
надо ли устанавливать сборник конденсата
или нет.
Если в системе имеются участки
дымохода, выходящие на улицу, для расчета
максимальной допустимой длины без сборника
конденсата, используйте температуру на
улице, а не в помещении.
Сборник конденсата устанавливается
исключительно на дымоход, не далее 0,85
метров от котла; присоедините сифон
сборника конденсата к сливу для сточной
дождевой воды.
Проложите воздуховод для выпуска
дымовых газов с наклоном 1% в сторону
сборника конденсата.
Если длина дымохода отличается от
приведенной в таблице, в любом случае
сумма не должна превышать 29 метров, а
максимальная длина отдельного канала не
должна превышать 20 метров.
При монтаже руководствуйтесь инструкциями,
поставляемыми вместе с конкретным
каналом.
Рис. 3.11
17
