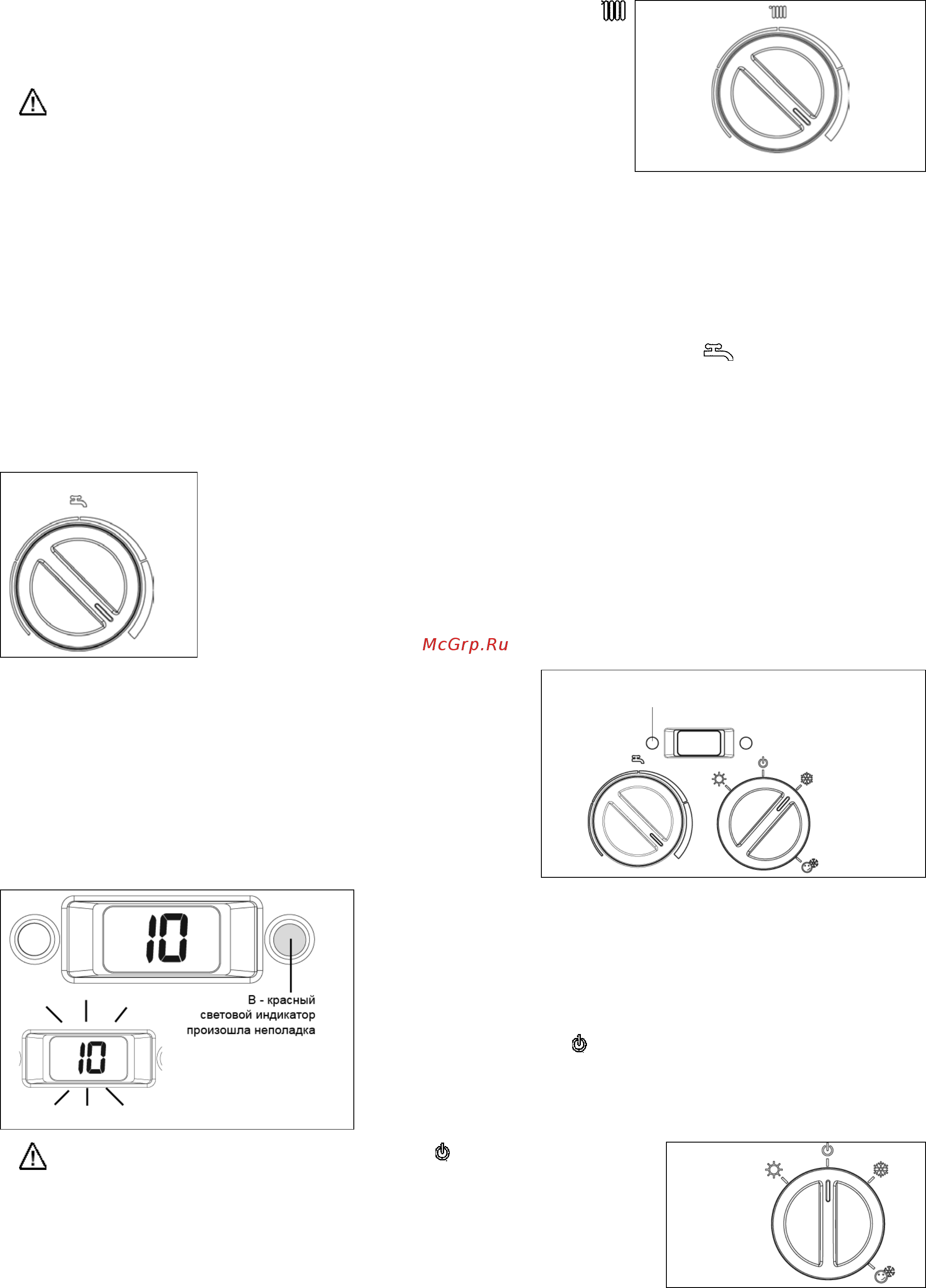

Beretta Mynute Green 32 CSI [12/29] Запуск котла в эксплуатацию
![Beretta Mynute Green 25 RSI [12/29] Запуск котла в эксплуатацию](/views2/1421724/page12/bgc.png)
Регулирование температуры в системе отопления
Для регулирования температуры в системе отопления, поверните ручку с символом
(рисунок 20): при повороте по часовой стрелке температура увеличивается, при повороте
против часовой стрелки – уменьшается.
При повороте ручки на цифровом дисплее автоматически будет отображаться задаваемая
температура.
В зависимости от типа системы, можно предварительно задать диапазон, внутри
которого можно затем будет регулировать температуру:
- стандартные системы 40-80˚С
- напольное отопления 20-45˚С
Более подробное описание приведено в параграфе «Конфигурация котла».
Рис 20
Регулирование температуры в системе отопления при наличии уличного датчика
Если установлен датчик уличной температуры, то значение температуры воды в прямом трубопроводе выбирается системой
автоматически, которая быстро подстраивает температуру в помещении в соответствии с изменениями уличной температуры.
Если вы пожелаете изменить значение температуры, увеличив или уменьшив его относительно того значения, которое было выбрано
электронной платой автоматически, можно использовать регулятор температуры в системе отопления (рисунок 20). При повороте его по
часовой стрелке значение температуры будет увеличиваться, при повороте его против часовой стрелки – уменьшаться.
Уровни комфорта можно корректировать в пределах от -5 до +5 (рисунок 19). Когда вы выбираете уровень комфорта, поворачивая ручку,
он будет отображаться на цифровом дисплее.
Регулирование температуры в системе ГВС
Для моделей C.S.I.: Для регулирования температуры в системе ГВС поверните ручку с символом « » (рисунок 21): по часовой
стрелке для увеличения температуры и против – для уменьшения.
При повороте ручки на цифровом дисплее автоматически будет отображаться задаваемая температура. Диапазон регулирования
температуры горячей воды – от 35 до 60˚С.
При выборе температуры, как температуры отопления, так и ГВС, на дисплее отображается значение, которое установлено в данный
момент. После того как нужная температура будет задана, приблизительно через 4 секунды, изменение будет сохранено и дисплей снова
начнет отображать температуру в подающем трубопроводе или температуру горячей воды, измеренную датчиком.
Рис 21
Для моделей R.S.I.
СЛУЧАЙ А только отопление – нет регулирования
СЛУЧАЙ В только отопление + внешний бойлер с термостатом – нет регулирования
СЛУЧАЙ С только отопление + внешний бойлер c датчиком. Для регулирования температуры горячей
воды, находящейся в бойлере, поверните регулятор температуры: по часовой стрелке, чтобы увеличить
температуру, против часовой стрелки – чтобы уменьшить ее.
Диапазон регулирования температуры горячей воды – от 35 до 60˚С.
При выборе температуры, как температуры отопления, так и ГВС, на дисплее отображается значение,
которое установлено данный момент. После того как нужная температура будет задана, приблизительно
через 4 секунды, изменение будет сохранено и дисплей снова начнет отображать температуру в подающем
трубопроводе.
Запуск котла в эксплуатацию
Если установлен программируемый таймер или регулятор температуры в
помещении, они должны быть включены и установлены на температуру,
больше, чем реальная температура в помещении. При этом котел должен
запуститься.
Котел будет находиться в режиме ожидания (stand by) до тех пор, пока после
запроса на тепло, горелка не разожжется. Зеленый световой индикатор (А,
рисунок 22), расположенный в левой части панели с приборами, загорится
постоянным красным светом, что означает наличие пламени.
Котел будет работать до тех пор, пока не будет достигнута заданная на
регуляторе температура, после чего снова перейдет в режим ожидания, но
продолжит отображать температуру в подающем трубопроводе.
Зеленый световой индикатор А
сигнализирует о состоянии котла
Рис. 22
Рис. 23
В том случае, если возникнут какие-либо неполадки при розжиге или работе,
котел выполнит «АВАРИЙНУЮ ОСТАНОВКУ»: на панели управления погасент
зеленый световой индикатор, на дисплее отобразится код аномалии, который
будет мигать (рисунок 23), а в случае блокировки загорится также красный
световой индикатор (В). Описание кодов аварий и восстановление работы после
возникновения неполадок, описаны в главе «Значение световых индикаторов и
аномалии».
Функция восстановления работы после блокировки
Для того чтобы восстановить работу, обязательно поверните переключатель
режимов работы в положение
(рисунок 24), после чего снова поверните его в
нужное положение, при этом красный световой индикатор должен погаснуть. Теперь
котел, если условия для нормальной работы будут восстановлены, автоматически
включится снова. При розжиге горелки загорится зеленый световой индикатор, а на
цифровом дисплее отобразится текущая рабочая температура.
Если просто повернуть переключатель в положение
, разблокировки котла не
произойдет.
Если попытки разблокировать котел, не приводят к успеху, свяжитесь с Сервисной Службой.
Рис. 24
14
