MYNUTE GREEN R.S.I.

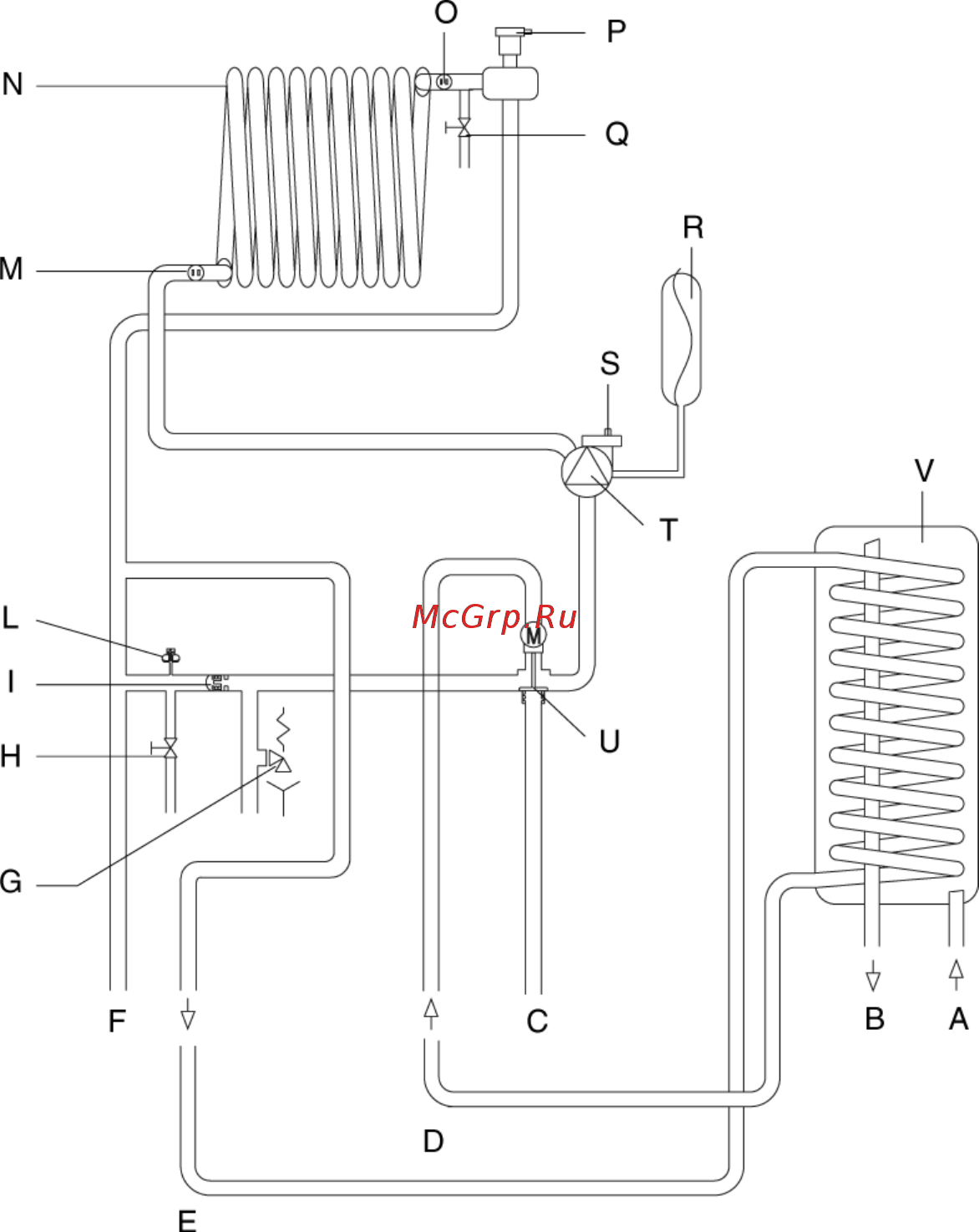

Рисунок 45
ГИДРАВЛИЧЕСКАЯ СХЕМА (R.S.I.)
A Вход воды из водопровода
B Выход горячей воды
C Обратный трубопровод системы отопления
D Прямой трубопровод бойлера
E Обратный трубопровод бойлера
F Прямой трубопровод системы отопления
G Предохранительный клапан
H Сливной клапан
I Автоматический перепускной клапан
L Гидравлический прессостат
M Датчик NTC на обратном трубопроводе
N Первичный теплообменник
O Датчик NTC на прямом трубопроводе
P Верхний клапан для выпуска воздуха
Q Ручной клапан для выпуска воздуха
R Расширительный бак
S Нижний клапан для выпуска воздуха
T Циркуляционный насос
U Двигатель трехходового клапана
V Бойлер (поставляется на заказ)
136
