13. НАСТРОЙКА ТЕРМОРЕГУЛИРОВАНИЯ
Терморегулирование работает, только если подключен
уличный датчик, поэтому после того как котел будет
установлен, присоедините уличный датчик к
соответствующим клемма на клеммной колодке котла (рис.
48, страница xxx).
Таким образом, функция ТЕРМОРЕГУЛИРОВАНИЕ станет
доступной.

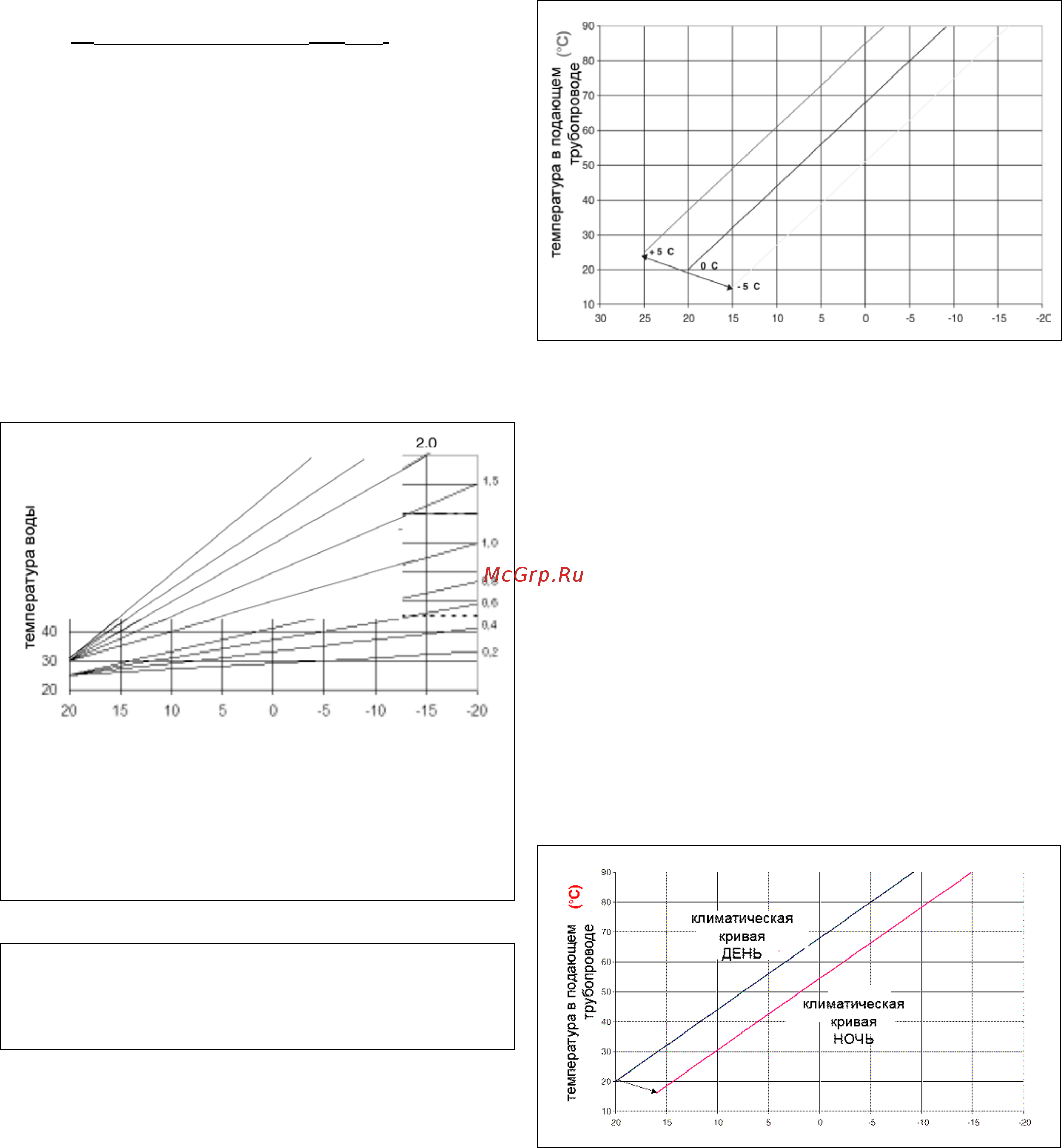

Выбор кривой компенсации температуры
Кривая компенсации поддерживает теоретическую
температуру в помещении на уровне 20°С, при изменении
уличной температуры в диапазоне от +20°С до -20°С.
Выбор кривой зависит от минимальной проектной уличной
температуры (то есть от географической зоны) и проектной
температуры в прямом трубопроводе (то есть от типа
системы отопления), и должна аккуратно вычисляться
монтажником по следующей формуле:
КТ = (Т
проектная в подающем трубопроводе
– Т
сдвига
)
(20 – Т
мин. проектная уличная
).
Т
сдвига
= 30˚С для стандартных систем отопления
= 25˚С для напольных систем отопления
Если из ваших расчетов вы получили значение,
промежуточное между двумя кривыми, мы рекомендуем
выбрать ту компенсационную кривую, которая ближе всего
к полученному значению.
Пример: если из расчетов получено число 1.3, то оно
находится между кривой 1 и кривой 1,5. В этом случае
выберите ближайшую кривую, то есть 1,5.
Кривую можно выбрать с помощью построечного
конденсатора (триммера), который находится под ручкой
регулятора температуры в системе ГВС (рисунок 34).
Кривая может принимать следующие значения:
Стандартные системы отопления: 1,0-1,5-2,0-2,5-3,0
Напольные системы отопления: 0,2-0,4-0,6-0,8
Уличная температура (˚С)
Т80 максимальное заданное значение температуры
для стандартных систем отопления (перемычка
поз. 1 не установлена)
Т45 максимальное заданное значение температуры
для напольных систем отопления (перемычка поз.
1 установлена)
Рисунок 34
ТИП ЗАПРОСА НА ТЕПЛО
Если к котлу подключен регулятор температуры в
помещении (параметр 51 = 0 – заводская настройка по
умолчанию).
Регулятор температуры в помещении делает запрос на
тепло, когда его контакты замыкаются, и прекращает его,
когда контакты размыкаются. Хотя температура в подающем
трубопроводе вычисляется автоматически котлом,
пользователь может вручную изменить ее. При изменении
параметра HEATING (ОТОПЛЕНИЕ) в интерфейсе
пользователя, будет доступно не Заданное Значение
Отопления, а значение, изменяемое в пределах от -5°С до
+5°С. Изменения этого значения не оказывают прямого
влияния на температуру в прямом трубопроводе, а влияют
на автоматические расчеты при ее вычислении, меняя
базовую температуру системы (0=20°С).
ПОГОДНАЯ КОРРЕКТИРОВКА
УЛИЧНАЯ ТЕМПЕРАТУРА
Если к котлу подключен программируемый таймер,
установите параметр 51=1 (данный параметр можно
менять только с дистанционного пульта управления).
Когда контакт замыкается, запрос на тепло подается
датчиком на прямом трубопроводе, на основании уличной
температуры, с тем чтобы поддерживать заданную
температуру в помещении на уровне ДЕНЬ (20°С). Когда
контакты размыкаются, он не прекращает запрос на тепло, а
понижает (параллельный перенос) температурную кривую
до уровня НОЧЬ (16°С).
Таким образом, включается ночной режим.
Хотя температура в прямом трубопроводе вычисляется
автоматически котлом, пользователь может вручную
изменить ее.
При изменении параметра HEATING (ОТОПЛЕНИЕ) в
интерфейсе пользователя, будет доступно не Заданное
Значение Отопления, а значение, изменяемое в пределах от
-5°С до +5°С. Изменения этого значения не оказывают
прямого влияния на температуру в прямом трубопроводе, а
влияют на автоматические расчеты при ее вычислении,
меняя базовую температуру системы (0=20°С для уровня
ДЕНЬ; 16°С для уровня НОЧЬ).
ПАРАЛЛЕЛЬНЫЙ ПЕРЕНОС В НОЧНОМ РЕЖИМЕ
УЛИЧНАЯ ТЕМПЕРАТУРА
17
