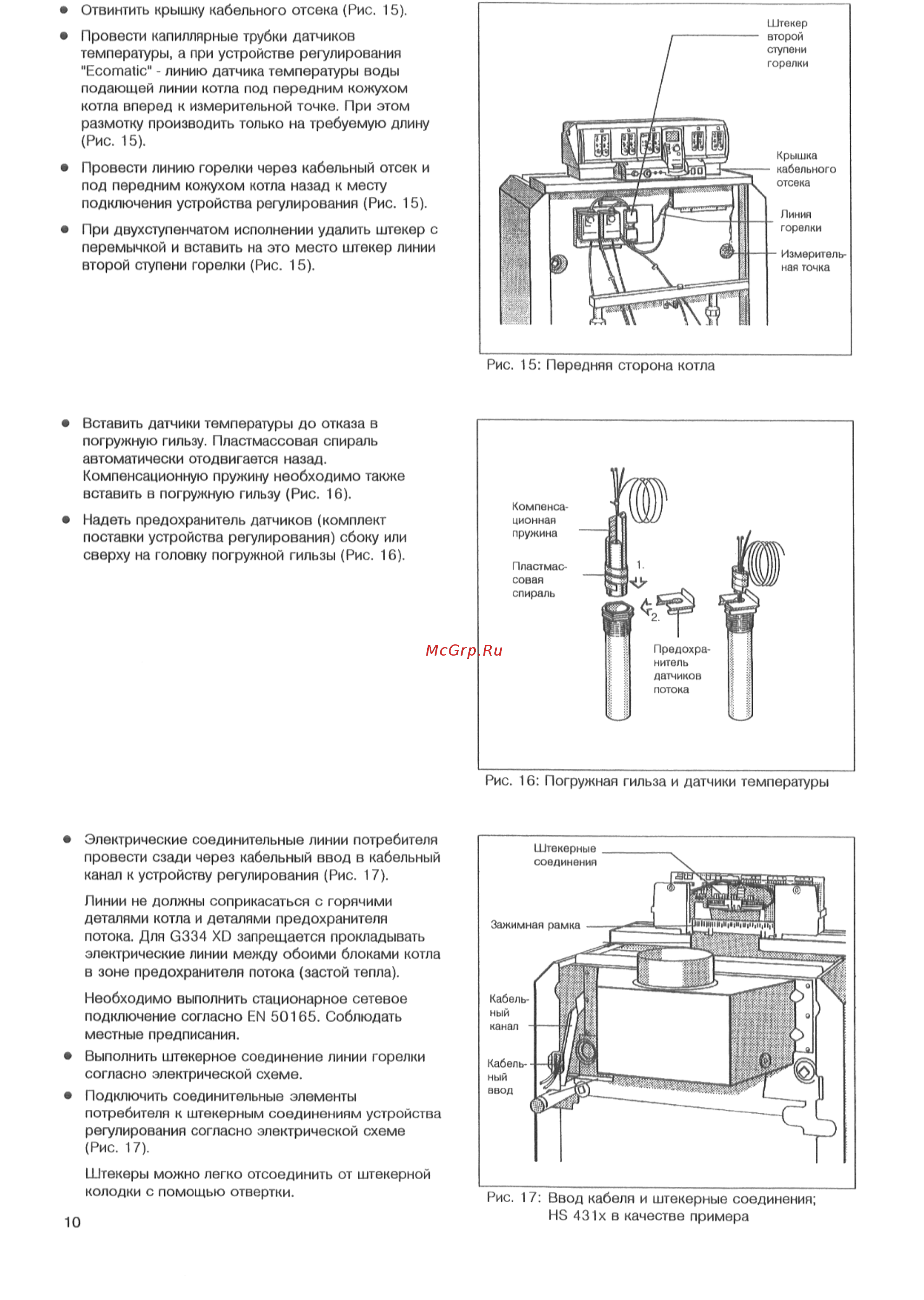

Отвинтить крышку кабельного отсека Рис 15 Провести капиллярные трубки датчиков температуры а при устройстве регулирования Есотабс линию датчика температуры воды подающей линии котла под передним кожухом котла вперед к измерительной точке При этом размотку производить только на требуемую длину Рис 15 Провести линию горелки через кабельный отсек и под передним кожухом котла назад к месту подключения устройства регулирования Рис 15 При двухступенчатом исполнении удалить штекер с перемычкой и вставить на это место штекер линии второй ступени горелки Рис 15 Рис 15 Передняя сторона котла Вставить датчики температуры до отказа в погружную гильзу Пластмассовая спираль автоматически отодвигается назад Компенсационную пружину необходимо также вставить в погружную гильзу Рис 16 Надеть предохранитель датчиков комплект поставки устройства регулирования сбоку или сверху на головку погружной гильзы Рис 16 Рис 16 Погружная гильза и датчики температуры Электрические соединительные линии потребителя провести сзади через кабельный ввод в кабельный канал к устройству регулирования Рис 17 Линии не должны соприкасаться с горячими деталями котла и деталями предохранителя потока Для С334 ХВ запрещается прокладывать электрические линии между обоими блоками котла в зоне предохранителя потока застой тепла Необходимо выполнить стационарное сетевое подключение согласно ЕМ 50165 Соблюдать местные предписания Выполнить штекерное соединение линии горелки согласно электрической схеме Подключить соединительные элементы потребителя к штекерным соединениям устройства регулирования согласно электрической схеме Рис 17 Штекеры можно легко отсоединить от штекерной колодки с помощью отвертки 10 Рис 17 Ввод кабеля и штекерные соединения НЗ 431х в качестве примера
