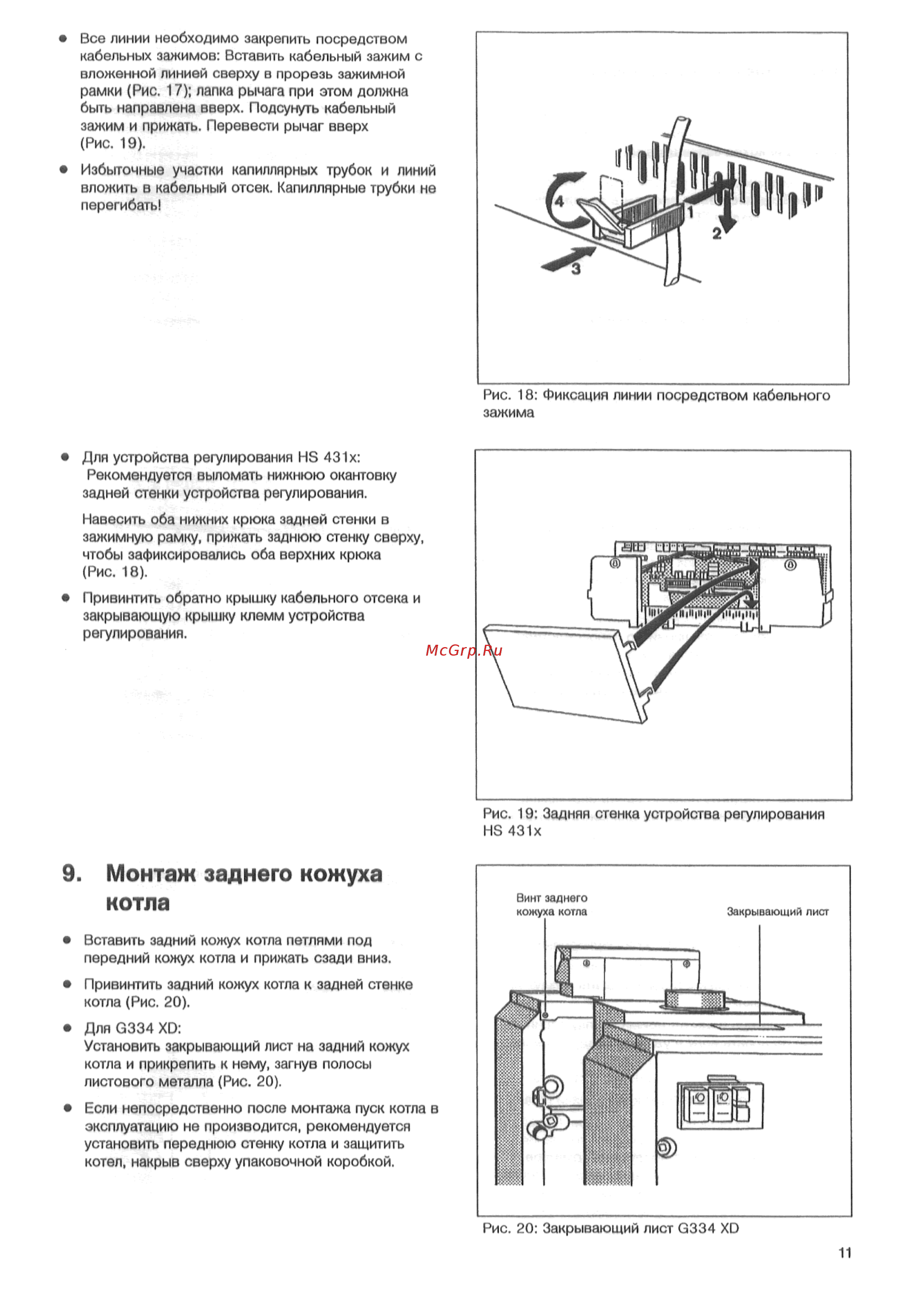

Все линии необходимо закрепить посредством кабельных зажимов Вставить кабельный зажим с вложенной линией сверху в прорезь зажимной рамки Рис 17 лапка рычага при этом должна быть направлена вверх Подсунуть кабельный зажим и прижать Перевести рычаг вверх Рис 19 Избыточные участки капиллярных трубок и линий вложить в кабельный отсек Капиллярные трубки не перегибать Рис 18 Фиксация линии посредством кабельного зажима Дли устройства регулировании НЗ 431х Рекомендуется выломать нижнюю окантовку задней стенки устройства регулирования Навесить оба нижних крюка задней стенки в зажимную рамку прижать заднюю стенку сверху чтобы зафиксировались оба верхних крюка Рис 18 Привинтить обратно крышку кабельного отсека и закрывающую крышку клемм устройства регулирования Рис 19 Задняя стенка устройства регулирования НЗ 431х 9 Монтаж заднего кожуха котла Вставить задний кожух котла петлями под передний кожух котла и прижать сзади вниз Привинтить задний кожух котла к задней стенке котла Рис 20 Для 6334X0 Установить закрывающий лист на задний кожух котла и прикрепить к нему загнув полосы листового металла Рис 20 Если непосредственно после монтажа пуск котла в эксплуатацию не производится рекомендуется установить переднюю стенку котла и защитить котел накрыв сверху упаковочной коробкой Рис 20 Закрывающий лист 6334 ХО 11
