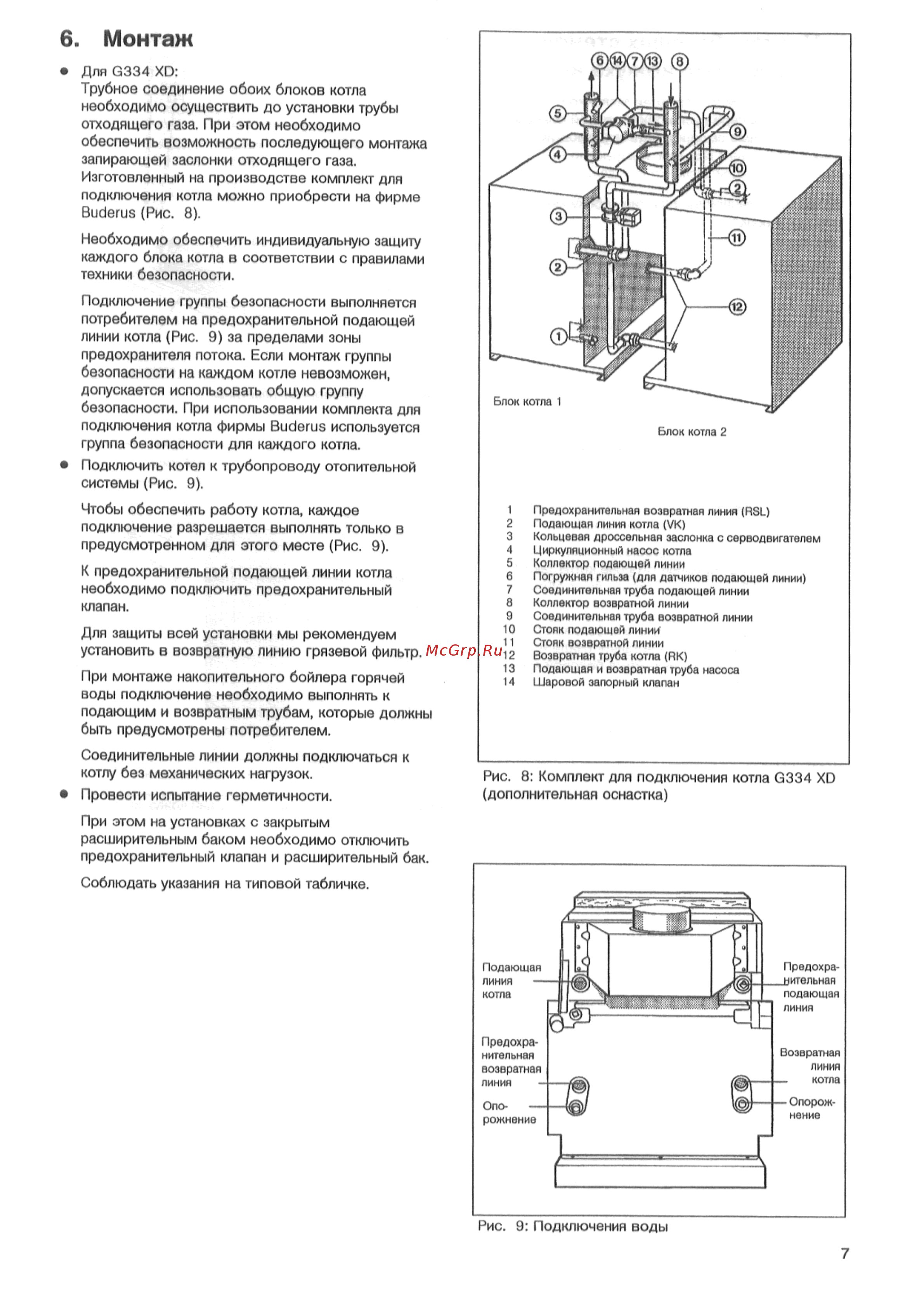

6 Монтаж Для G334 XD Трубное соединение обоих блоков котла необходимо осуществить до установки трубы отходящего газа При этом необходимо обеспечить возможность последующего монтажа запирающей заслонки отходящего газа Изготовленный на производстве комплект для подключения котла можно приобрести на фирме Buderus Рис 8 Необходимо обеспечить индивидуальную защиту каждого блока котла в соответствии с правилами техники безопасности Подключение группы безопасности выполняется потребителем на предохранительной подающей линии котла Рис 9 за пределами зоны предохранителя потока Если монтаж группы безопасности на каждом котле невозможен допускается использовать общую группу безопасности При использовании комплекта для подключения котла фирмы Buderus используется группа безопасности для каждого котла Подключить котел к трубопроводу отопительной системы Рис 9 Чтобы обеспечить работу котла каждое подключение разрешается выполнять только в предусмотренном для этого месте Рис 9 К предохранительной подающей линии котла необходимо подключить предохранительный клапан Для защиты всей установки мы рекомендуем установить в возвратную линию грязевой фильтр При монтаже накопительного бойлера горячей воды подключение необходимо выполнять к подающим и возвратным трубам которые должны быть предусмотрены потребителем Соединительные линии должны подключаться к котлу без механических нагрузок Провести испытание герметичности Блок котла 2 1 Предохранительная возвратная линия Я5Ь 2 Подающая линия котла К 3 Кольцевая дроссельная заслонка с серводвигателем 4 Циркуляционный насос котла 5 Коллектор подающей линии 6 Погружная гильза для датчиков подающей линии 7 Соединительная труба подающей линии 8 Коллектор возвратной линии 9 Соединительная труба возвратной линии 10 Стояк подающей линии 11 Стояк возвратной линии 12 Возвратная труба котла НК 13 Подающая и возвратная труба насоса 14 Шаровой запорный клапан Рис 8 Комплект для подключения котла С334 ХО дополнительная оснастка При этом на установках с закрытым расширительным баком необходимо отключить предохранительный клапан и расширительный бак Соблюдать указания на типовой табличке Рис 9 Подключения воды 7
