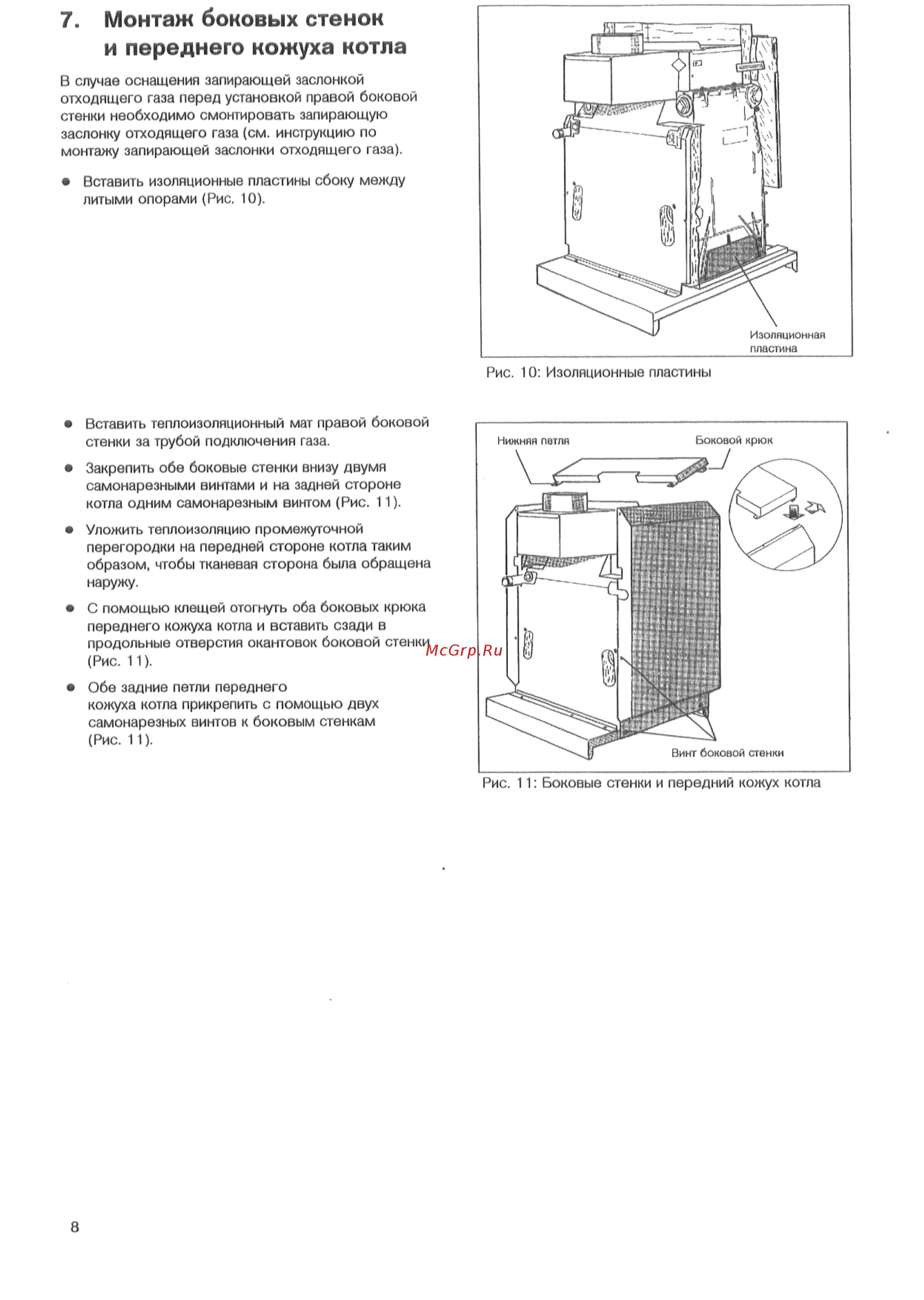

7 Монтаж боковых стенок и переднего кожуха котла В случае оснащения запирающей заслонкой отходящего газа перед установкой правой боковой стенки необходимо смонтировать запирающую заслонку отходящего газа см инструкцию по монтажу запирающей заслонки отходящего газа Вставить изоляционные пластины сбоку между литыми опорами Рис 10 Рис 10 Изоляционные пластины Вставить теплоизоляционный мат правой боковой стенки за трубой подключения газа Закрепить обе боковые стенки внизу двумя самонарезными винтами и на задней стороне котла одним самонарезным винтом Рис 11 Уложить теплоизоляцию промежуточной перегородки на передней стороне котла таким образом чтобы тканевая сторона была обращена наружу С помощью клещей отогнуть оба боковых крюка переднего кожуха котла и вставить сзади в продольные отверстия окантовок боковой стенки Рис 11 Обе задние петли переднего кожуха котла прикрепить с помощью двух самонарезных винтов к боковым стенкам Рис 11 Рис 11 Боковые стенки и передний кожух котла 8
