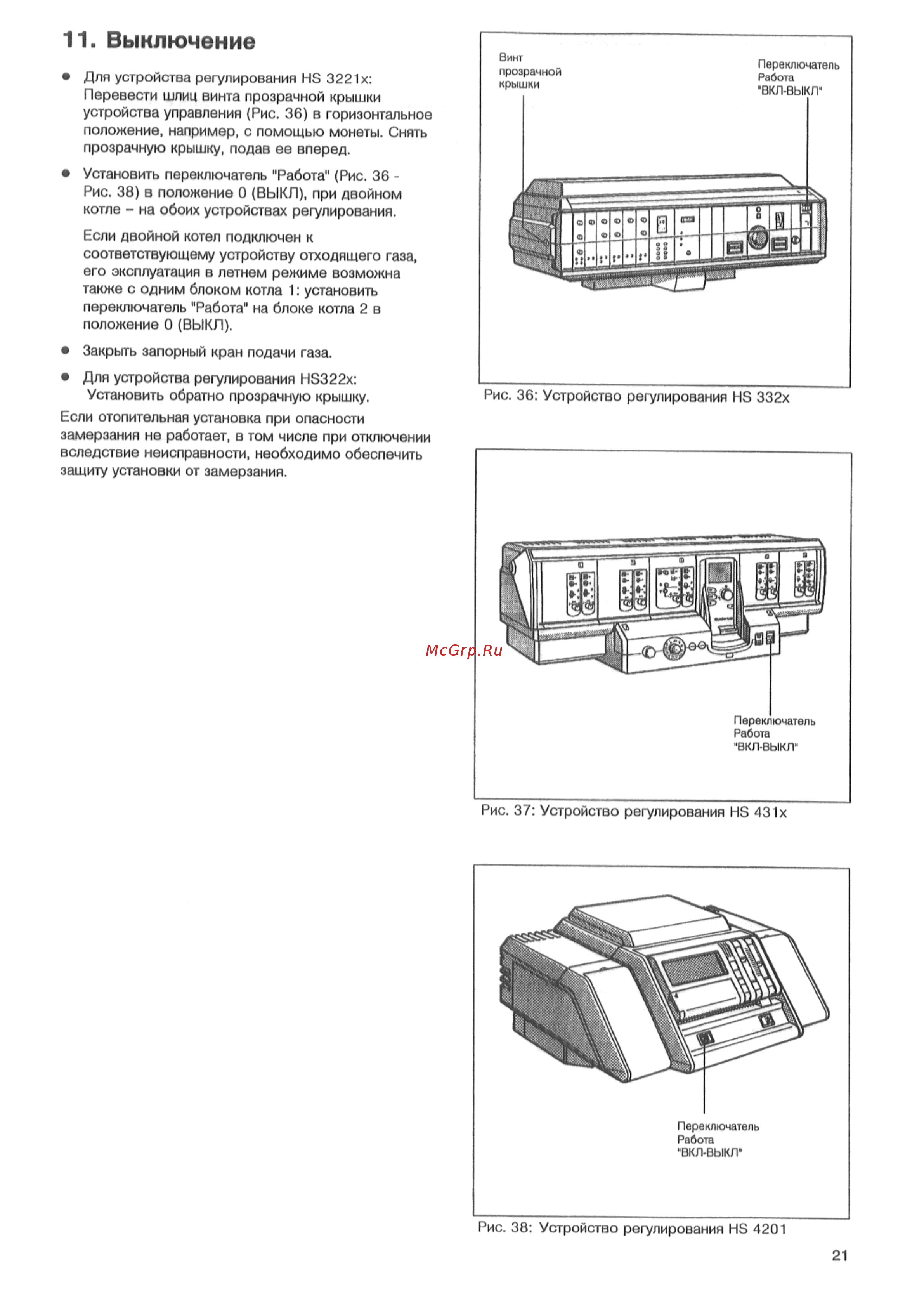

11 Выключение Для устройства регулирования НЗ 3221х Перевести шлиц винта прозрачной крышки устройства управления Рис 36 в горизонтальное положение например с помощью монеты Снять прозрачную крышку подав ее вперед Установить переключатель Работа Рис 36 Рис 38 в положение О ВЫКЛ при двойном котле на обоих устройствах регулирования Если двойной котел подключен к соответствующему устройству отходящего газа его эксплуатация в летнем режиме возможна также с одним блоком котла 1 установить переключатель Работа на блоке котла 2 в положение О ВЫКЛ Закрыть запорный кран подачи газа Для устройства регулирования Н8322х Установить обратно прозрачную крышку Рис 36 Устройство регулирования НЗ 332х Если отопительная установка при опасности замерзания не работает в том числе при отключении вследствие неисправности необходимо обеспечить защиту установки от замерзания Переключатель Работа ВКЛ ВЫКЛ Рис 37 Устройство регулирования НЗ 431х Переключатель Работа ВКЛ ВЫКЛ Рис 38 Устройство регулирования НЭ 4201 21
