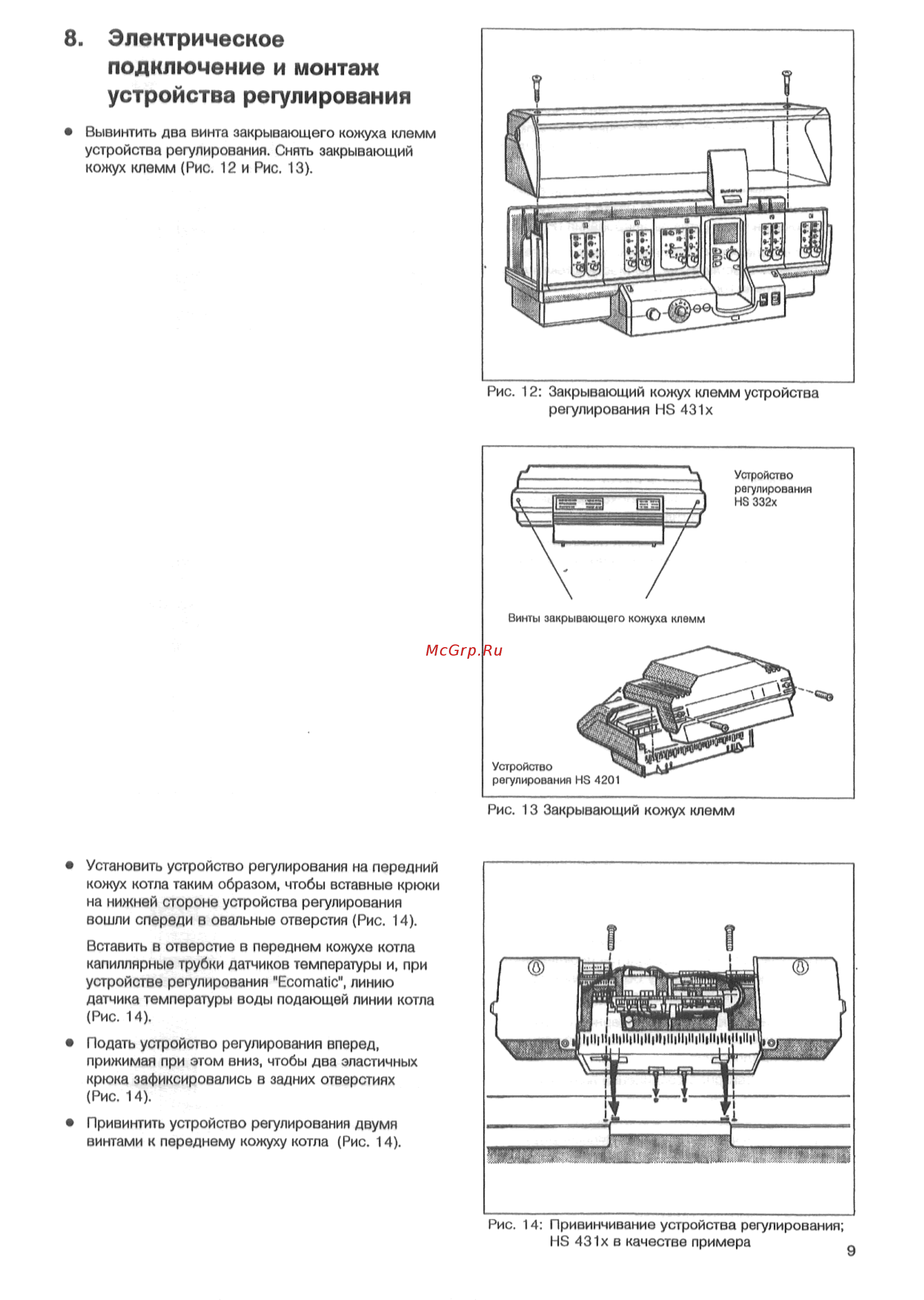

8 Электрическое подключение и монтаж устройства регулирования Вывинтить два винта закрывающего кожуха клемм устройства регулирования Снять закрывающий кожух клемм Рис 12 и Рис 13 Рис 12 Закрывающий кожух клемм устройства регулирования Н8 431х Рис 13 Закрывающий кожух клемм Установить устройство регулирования на передний кожух котла таким образом чтобы вставные крюки на нижней стороне устройства регулирования вошли спереди в овальные отверстия Рис 14 Вставить в отверстие в переднем кожухе котла капиллярные трубки датчиков температуры и при устройстве регулирования ЕсотаИс линию датчика температуры воды подающей линии котла Рис 14 Подать устройство регулирования вперед прижимая при этом вниз чтобы два эластичных крюка зафиксировались в задних отверстиях Рис 14 Привинтить устройство регулирования двумя винтами к переднему кожуху котла Рис 14 Рис 14 Привинчивание устройства регулирования НЗ 431х в качестве примера
