Установка отопительного котла
5
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
14
5.2 Перестановка дверцы горелки на левую сторону
На заводе шарниры дверцы горелки
устанавливаются с правой стороны
– дверца
открывается направо. В зависимости от местных
условий установки котла дверцу горелки можно
открывать налево, для этого нужно установить
шарниры с левой стороны.
Условие: кожух или облицовка дверцы горелки
должны быть сняты
(Î глава 6.1, стр. 17).
z Выверните болты крепления шарнирных крюков
и снимите крюки.
z Закрепите болтами шарнирные крюки на левой
стороне отопительного котла.
z Выверните болты крепления шарнирных петель
и
снимите петли.
z Закрепите болтами шарнирные петли на левой
стороне дверцы горелки.
z Навесьте дверцу, надев петли на шарнирные
крюки.
z Закрепите дверцу горелки двумя болтами.
Для
плотного прилегания дверцы болты нужно
затягивать равномерно с усилием примерно
10
Нм.
z Проложите кабель горелки.

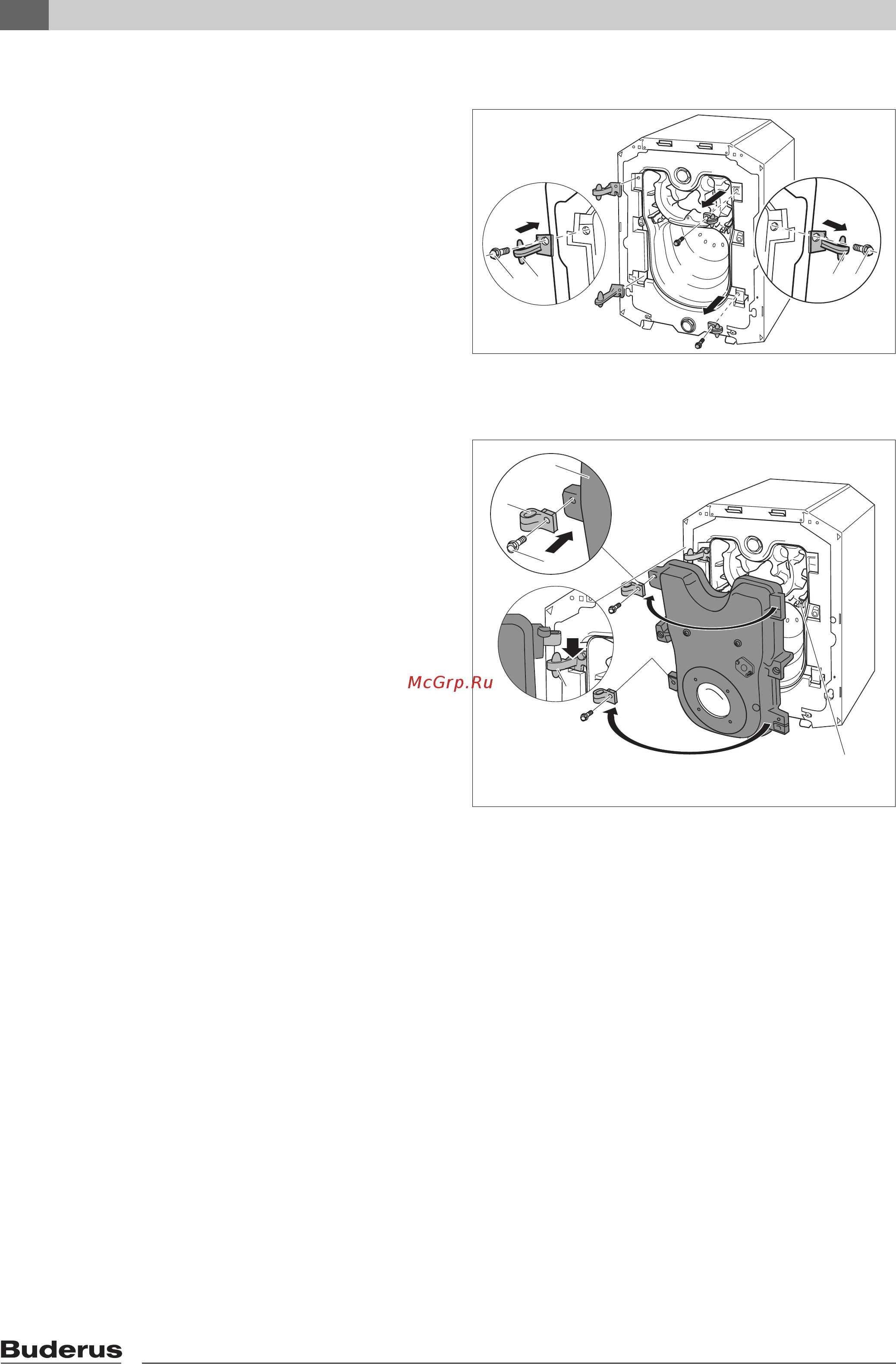

Рис. 4 Перестановка дверцы горелки (детали котла)
Поз. 1: Болты шарнирных крюков
Поз. 2: Шарнирные крюки
1
2
1
2
Рис. 5 Перестановка дверцы горелки (детали дверцы)
Поз. 1: Болты шарнирных петель
Поз. 2: Шарнирные петли
Поз. 3: Дверца горелки
Поз. 4: Шарнирные крюки
Поз. 5: Направляющие пластины дымовых газов
1
2
3
4
5
