Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
19
7 Монтаж отопительного котла
В этой главе приведены указания по правильному
монтажу отопительного котла. В частности, монтаж
включает:
– подключение к дымовой трубе
– гидравлическое подключение
– монтаж горелки (если она не установлена на
заводе)
– подключение подачи топлива
– электрическое подключение
Информацию по подключению линии подачи
топлива см.
Î в документации на горелку.
7.1 Подключение к системе отвода дымовых газов
z Подключите котел к системе отвода дымовых
газов в соответствии с требованиями страны,
где
эксплуатируется оборудование.
7.1.1 Уплотнительная манжета дымовой трубы
для работы под разрежением (давление
в
конце котла < 0 мбар)
Мы рекомендуем для оптимальной плотности
соединения установить уплотнительную манжету
дымовой трубы (дополнительная комплектация).
z Наденьте хомуты на соединительный участок
дымовой трубы.
z Надвиньте соединительный участок дымовой
трубы до упора на патрубок дымовых газов котла.
z Уложите уплотнительную манжету внахлест на
дымовую трубу и патрубок дымовых газов.
z Сдвиньте один хомут на патрубок дымовых газов,
второй – на соединительный участок дымовой
трубы.
z Затяните хомуты так, чтобы манжета прилегала
плотно и ровно.

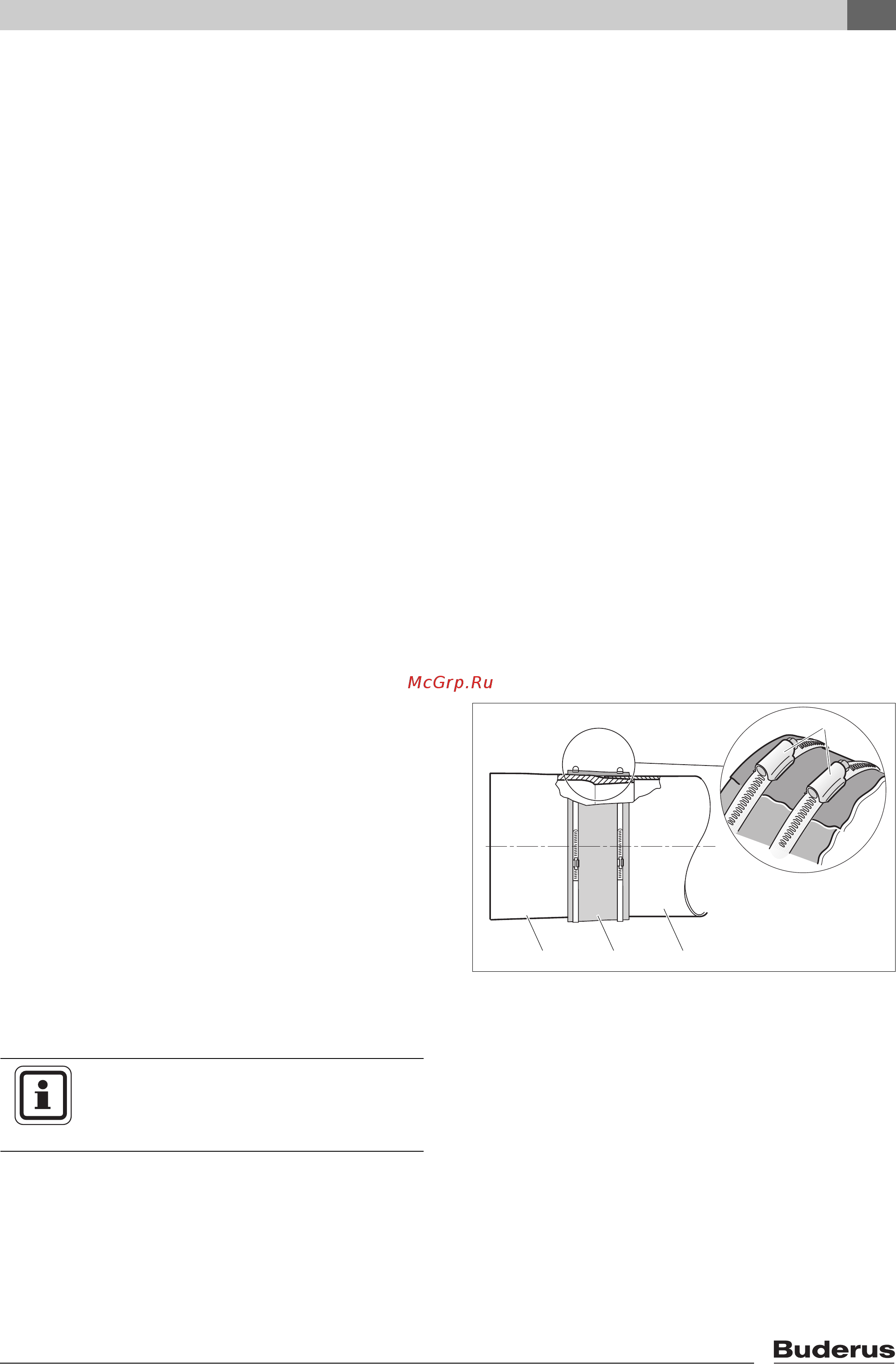

Рис. 14 Установка уплотнительной манжеты дымовой
трубы (принципиальная схема)
Поз. 1: Дымовая труба
Поз. 2: Уплотнительная манжета дымовой трубы
Поз. 3: Патрубок дымовых газов отопительного котла
Поз. 4: Хомуты с винтовой стяжкой
1
4
2
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При необходимости еще раз подтяните
хомуты.
