Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
21
7.2 Выполнение гидравлических подключений
7.2.1 Монтаж соединительного элемента
обратной линии
Подключение с использованием системы быстрого монтажа отопительного контура
(дополнительное
оборудование)
z Установите уплотнение и подключите
соединительный элемент обратной линии
к
штуцеру RK/RS.
z Если не подключается бак-водонагреватель,
то
установите заглушку с уплотнением на
штуцер
RS.
Дальнейший монтаж: Î см. документацию на
систему быстрого монтажа отопительного контура.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Подсоединяйте трубопроводы к
местам подключений котла без
напряжения
(Î рис. 2 стр. 7).

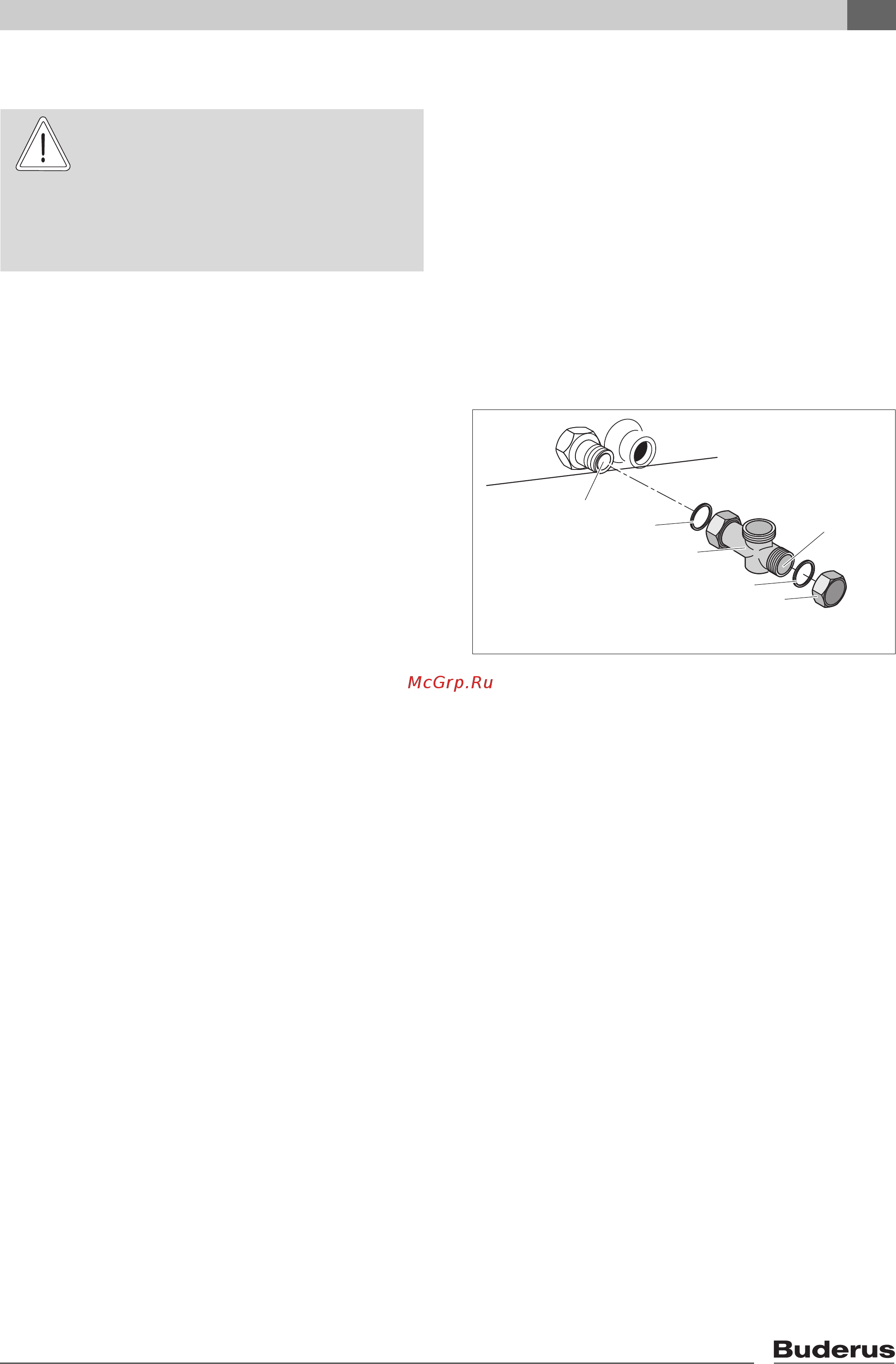

Рис. 17 Монтаж соединительного элемента обратной
линии
Поз. 1: Уплотнительное кольцо
Поз. 2: Тройник
Поз. 3: Заглушка
RK/RS: подключение обратной линии G 1¼
RK: обратная линия котла G 1¼
RS: обратная линия бака-водонагревателя R 1
3
1
2
1
RS
RK/RS
RK
