Описание оборудования
2
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
6
2 Описание оборудования
Отопительный котел представляет собой
низкотемпературный котел, работающий на
газовом/дизельном топливе, с плавной
регулировкой температуры котловой воды.
Котел состоит из:
– системы управления
– обшивки котла
– котлового блока с теплоизоляцией
Система управления контролирует и управляет
всеми электрическими компонентами котла.
Обшивка котла служит для уменьшения
теплопотерь и поглощения шумов.
В котловом блоке тепло, производимое горелкой,
передается воде, циркулирующей в системе
отопления. Теплоизоляция препятствует потерям
энергии.
Правильно выбранная горелка
На отопительный котел должна быть установлена
правильная горелка. При выборе горелки
учитывайте технические характеристики
отопительного котла
(Î глава 3, стр. 7).

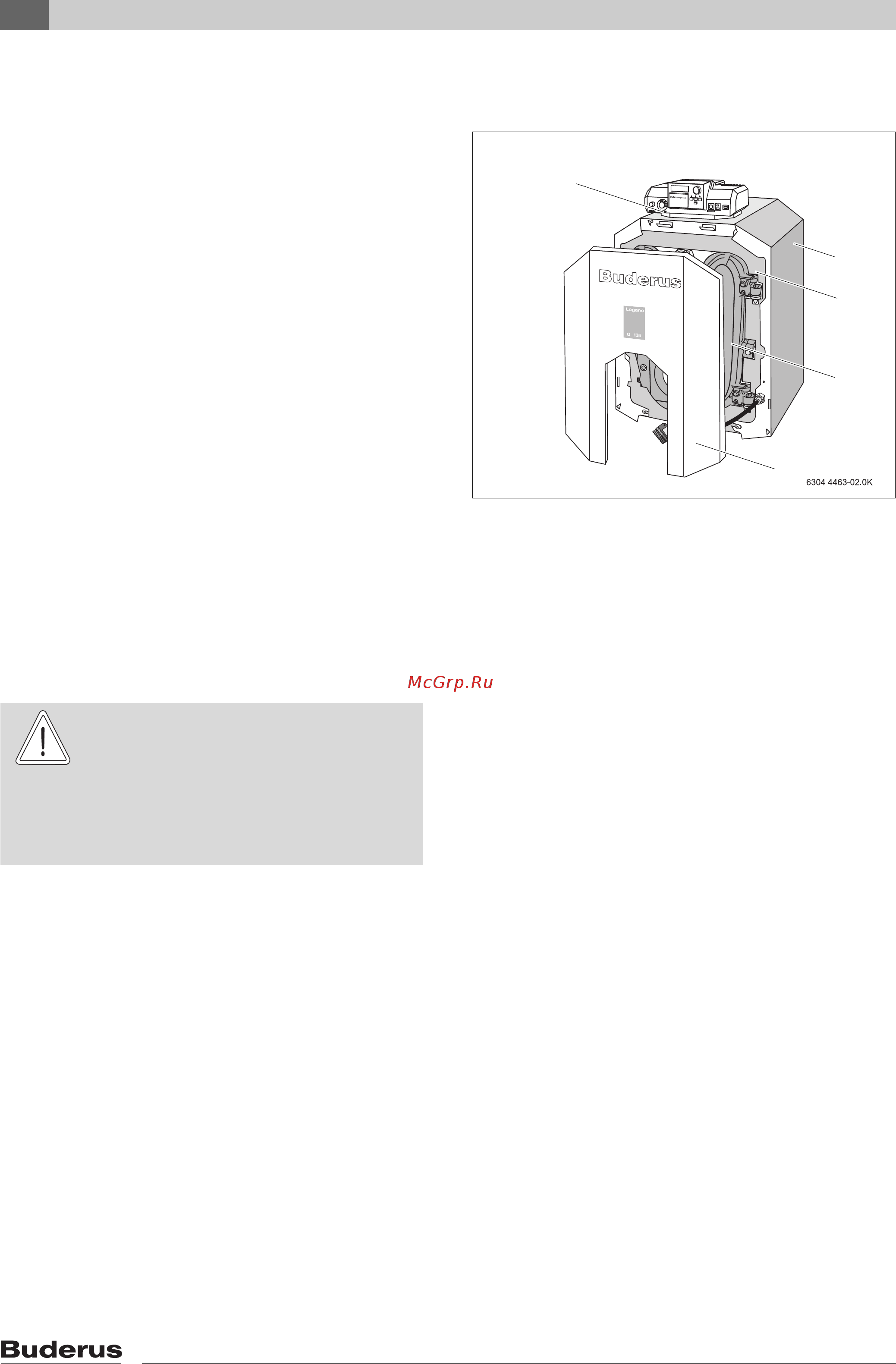

Рис. 1 Отопительный котел без горелки
Поз. 1: Система управления
Поз. 2: Обшивка котла
Поз. 3: Котла с теплоизоляцией
Поз. 4: Дверца горелки
Поз. 5: Обшивка дверцы горелки
1
2
3
5
4
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за установки неправильной горелки.
z Применяйте только те горелки,
которые соответствуют техническим
требованиям отопительного котла.
