Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
30
Установка фиксатора кабеля горелки
Установите такую длину кабеля, чтобы дверца
горелки могла беспрепятственно открываться
и
закрываться.
z Ослабьте гайку фиксатора провода.
z Установите нужную длину кабеля между
фиксатором и горелкой.
z Затяните гайку фиксатора провода.
7.7 Установка деталей облицовки
z Установите и закрепите винтами крышку системы
управления.
z Установите заднюю крышку котла.

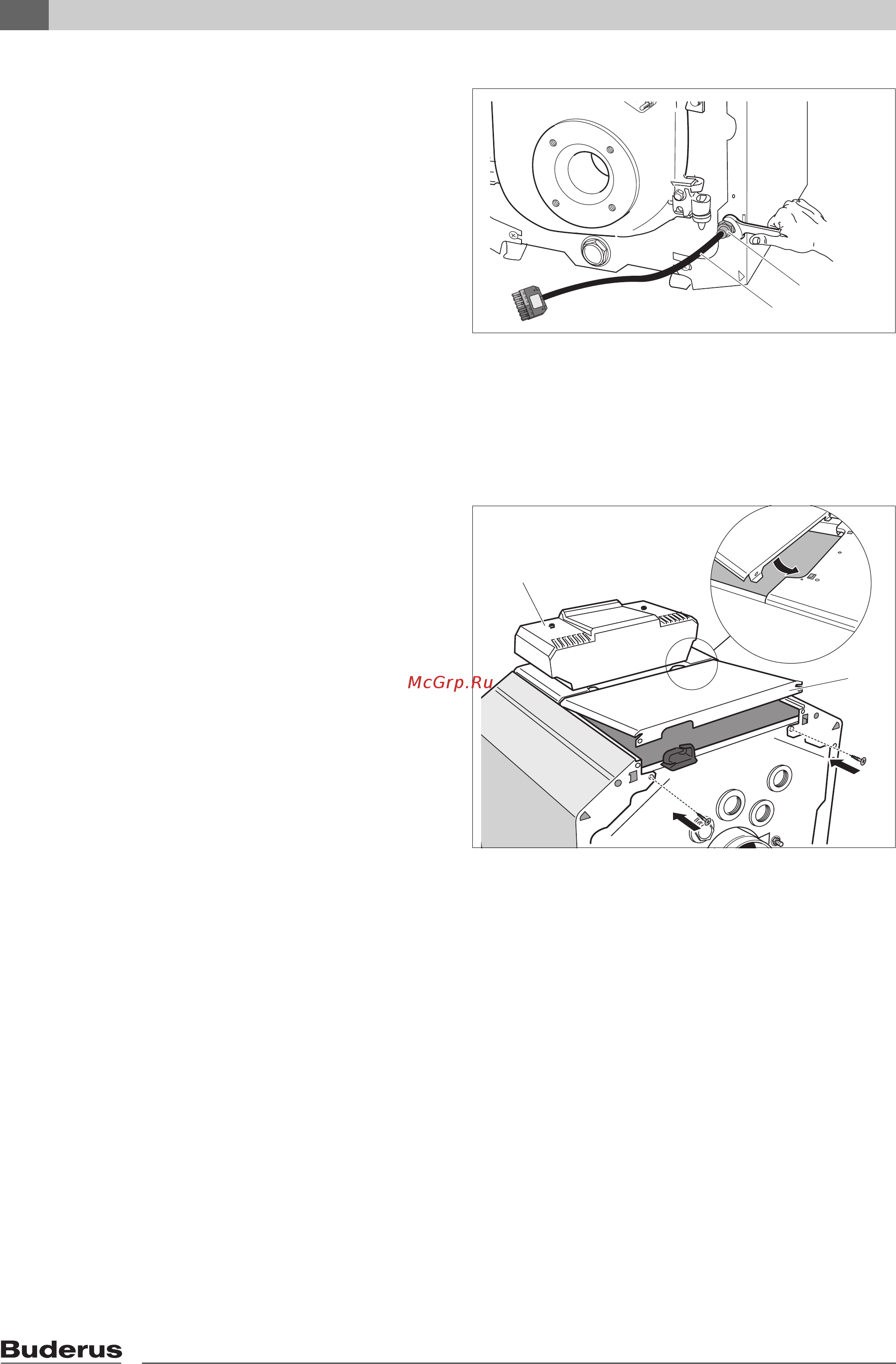

Рис. 31 Установка фиксатора кабеля
Поз. 1: Кабель горелки
Поз. 2: Фиксатор провода
2
1
Рис. 32 Установка задней крышки котла
Поз. 1: Крышка системы управления.
Поз. 2: Задняя крышка котла
2
1
