Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
29
z Комплект температурных датчиков вместе
с
компенсационной пружиной вставьте до упора
в
гильзу. Пластмассовая спираль автоматически
сдвигается при этом назад.
z Наденьте сбоку фиксатор (входит в комплект
поставки системы управления) на оголовок
гильзы.
7.6.3 Подключение к электросети и
подсоединение дополнительных
компонентов
Обеспечьте надежное подключение к сети
в
соответствии с местными инструкциями.
z Проведите все провода к системе управления
через кабельный проход и подключите согласно
электросхеме.
7.6.4 Фиксация проводов
Все провода закрепите кабельными хомутами
(входят в комплект поставки системы управления):
z Хомут с проводом вставьте сверху в прорезь
гнезда рамки (шаг 1).
z Сдвиньте хомут вниз (шаг 2).
z Нажмите на хомут (шаг 3).
z Поверните рычажок вверх (шаг 4).

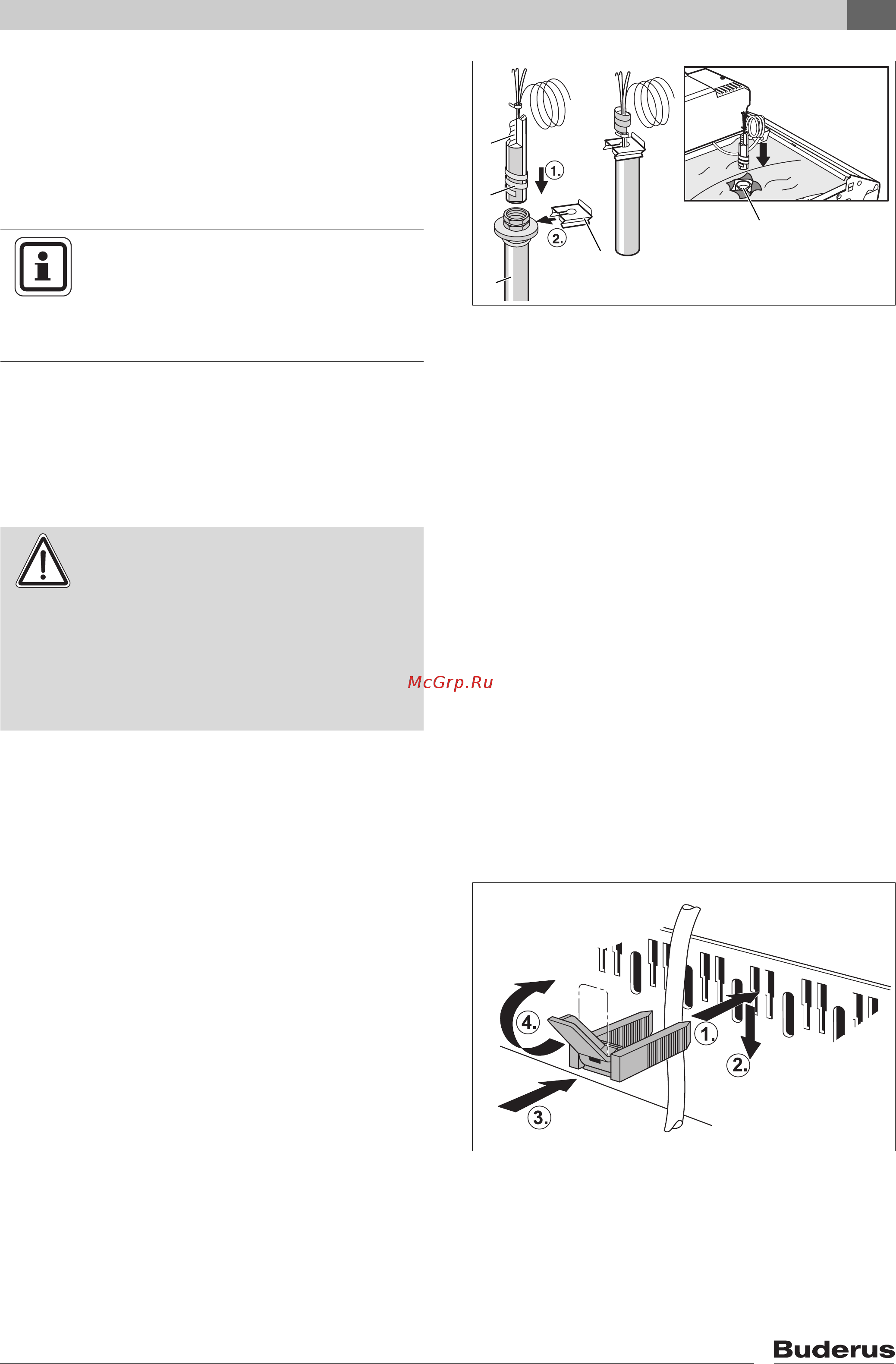

Рис. 29 Установка комплекта температурных датчиков
Поз. 1: Гильза для датчиков (точка замера)
Поз. 2: Пластмассовая спираль
Поз. 3: Компенсационная пружина
Поз. 4: Фиксатор датчика
1
1
2
3
4
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Поверхности датчиков должны иметь
хороший контакт для надежной
передачи температуры. Используйте
компенсационную пружину.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ
ПОЖАРА
Горячие части котла могут повредить
электропроводку.
z Следите за тем, чтобы все провода
прокладывались в предусмотренных
для них кабельных каналах или по
теплоизоляции котла.
Рис. 30 Крепление проводов хомутами
