Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
28
z Снимите верхнюю крышку системы управления.
Для этого выверните винты из крышки.
z Прочно закрепите систему управления
саморезами.
7.6.2 Установка комплекта датчиков температуры и кабеля горелки
z Проведите капиллярные трубки и трубки
датчиков через кабельный ввод передней
крышки котла к месту замера.
z При большой длине лишнее количество
капиллярных трубок и проводов датчиков
сверните в кольцо и положите на теплоизоляцию.
z Кабель горелки проведите через кабельный ввод
в передней верхней крышке котла и проложите
к
системе управления.
z Подключите кабель горелки к системе
управления, соблюдая маркировку клемм.

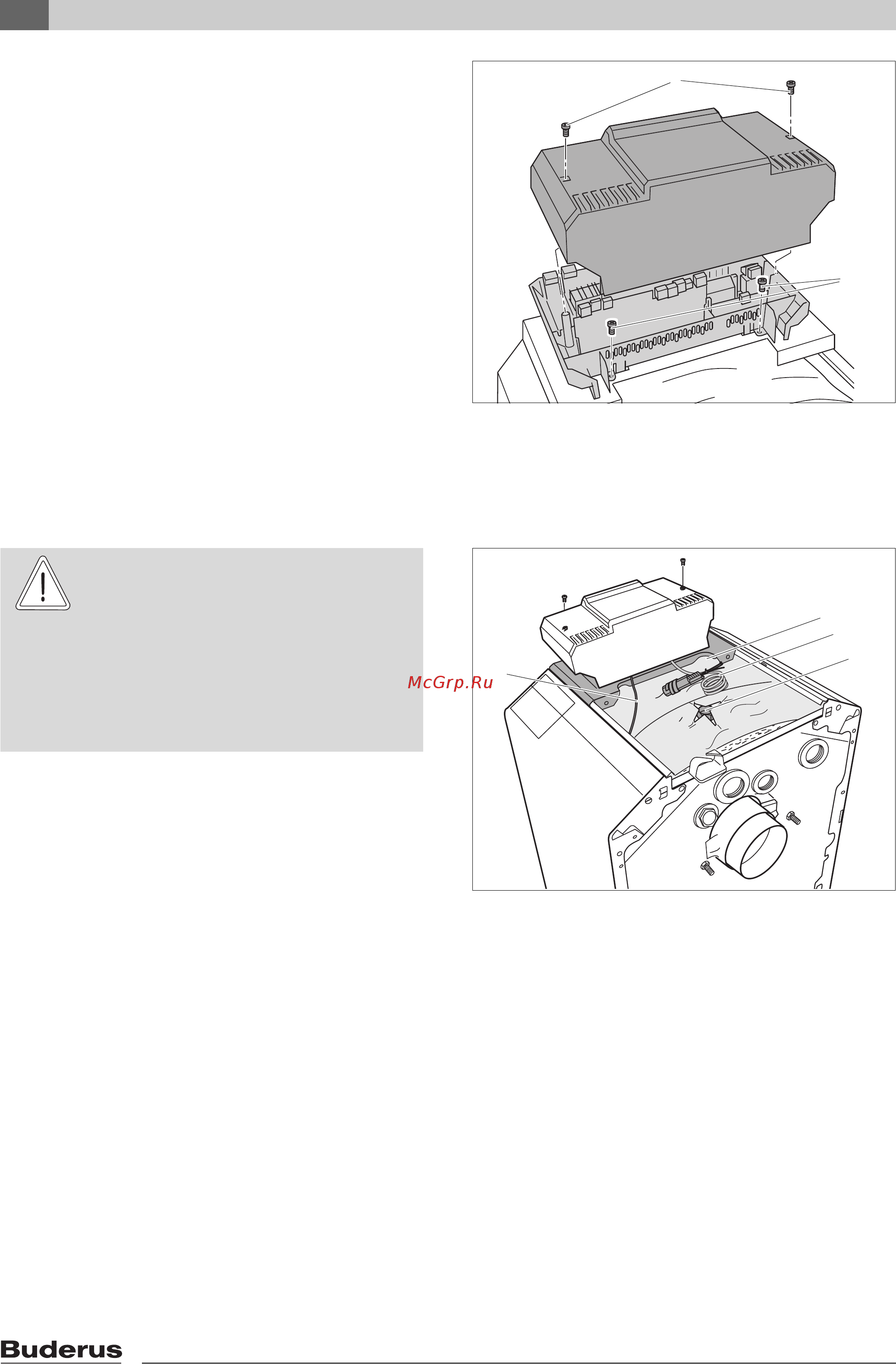

Рис. 27 Снятие верхней крышки
Поз. 1: Винты верхней крышки
Поз. 2: Саморезы
1
2
Рис. 28 Прокладка и подключение проводов
Поз. 1: Кабельный проход в передней крышке котла
Поз. 2: Капиллярные трубки и провод датчика
Поз. 3: Гильза для датчиков (точка замера)
Поз. 4: Кабель горелки
1
3
2
4
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
Капиллярные трубки могут быть
повреждены из-за сильного перегиба
или острыми кромками.
z Прокладывайте капиллярные трубки
аккуратно и с большими радиусами
на поворотах.
