Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
23
7.2.2 Подключение подающей и обратной линий
отопления
z Подсоедините обратную линию контура
отопления к патрубку RK.
z Подсоедините подающую линию отопления к
патрубку VK.
7.2.3 Подключение подающей
предохранительной линии
Мы рекомендуем на подключение VSL установить
комплект безопасности котла (дополнительное
оборудование), предохранительный клапан,
манометр или воздушный клапан (дополнительное
оборудование).
7.2.4 Подключение бака-водонагревателя
z Подсоедините обратную линию бака-
водонагревателя к RS.
z Подсоедините подающую линию бака-
водонагревателя к VS1 или VS2.
z Неиспользуемое подключение VS закройте
заглушкой.

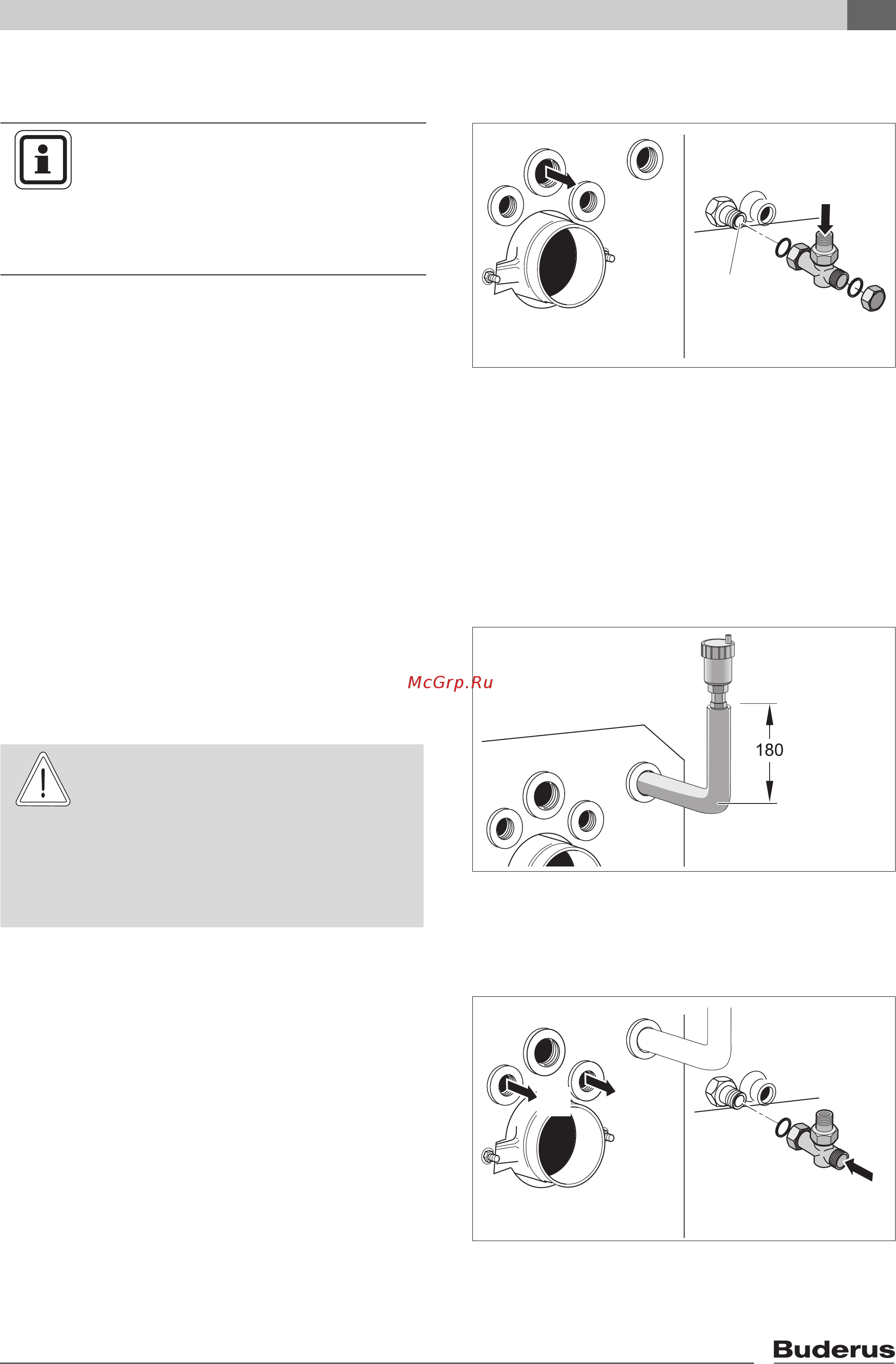

Рис. 19 Подключение подающей и обратной линий
RS
RK
RK/RS
VK
VSL
VS2
VS1
EL
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для очистки водяного контура от
загрязнений мы рекомендуем
установить грязеуловитель
(дополнительное оборудование)
в
обратную линию отопления.
VSL: предохранительная подающая линия
VK: подающая линия котла
RK: обратная линия котла
VS: подающая линия бака-водонагревателя
RS: обратная линия бака водонагревателя
EL: слив
Рис. 20 Подключение воздушного клапана к
предохранительной линии (размеры в мм)
VSL
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за ошибочного подключения к VSL.
z Не подсоединяйте к VSL стояк для
ливневых стоков, бак-
водонагреватель или другие
отопительные контуры.
Рис. 21 Подключение бака-водонагревателя
VS2
RS
VS1
VSL
