Buderus Logamax U 042-24 K [10/16] Раздельная система отвода продуктов сгорания

5 Раздельная система отвода продуктов сгорания

Logamax U042-24K – 6 720 617 684 (2013/04)

5 Раздельная система отвода продуктов

сгорания

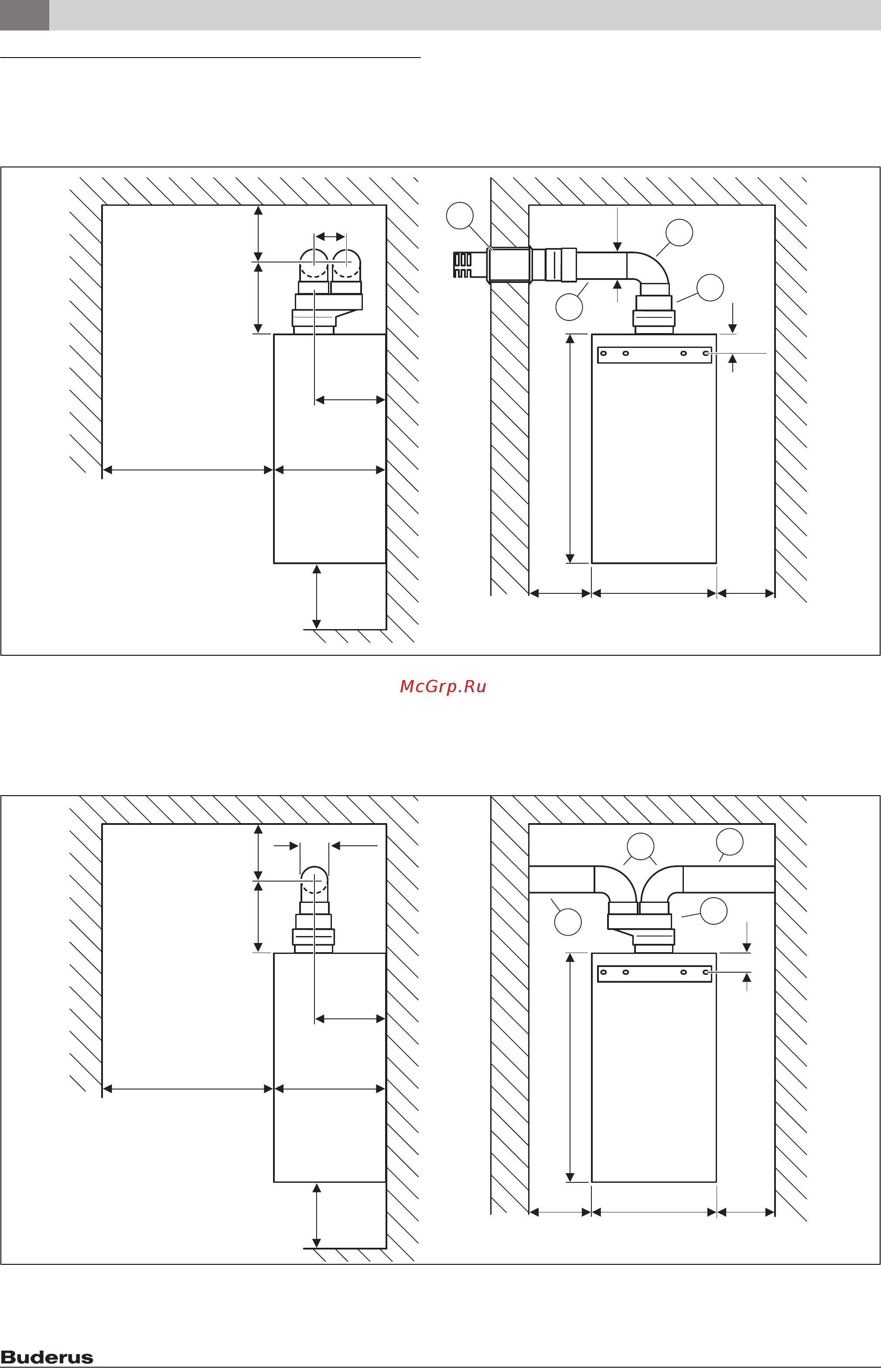

5.1 Установочные размеры (в мм)

Рис. 9 Система отвода продуктов сгорания в соответствии с C

[1] Патрубок перехода с 60/100 мм на Ø 80/80 мм

[2] Колено трубы 90° Ø 80 мм

[3] Труба Ø 80 мм

[4] Проход через стену горизонтальный

Ø 80/80 мм на Ø 80/125 мм

Рис. 10 Отвод дымовых газов по C

, C

или C

[1] Патрубок перехода с 60/100 мм на Ø 80/80 мм

[2] Колено трубы 90° Ø 80 мм

[3] Труба Ø 80 мм

≥ 100

360

≥ 100

230

≥ 600

≥ 220

735

6 720 612 263-04.3O

≥ 100

175

120

Ø 80

≥ 100

360

≥ 100

230

≥ 600

≥ 220

735

6 720 612 263-06.3O

≥ 100

175

Ø 80
