Buderus Logamax U 042-24 K [14/16] Примеры монтажа

5 Раздельная система отвода продуктов сгорания

Logamax U042-24K – 6 720 617 684 (2013/04)

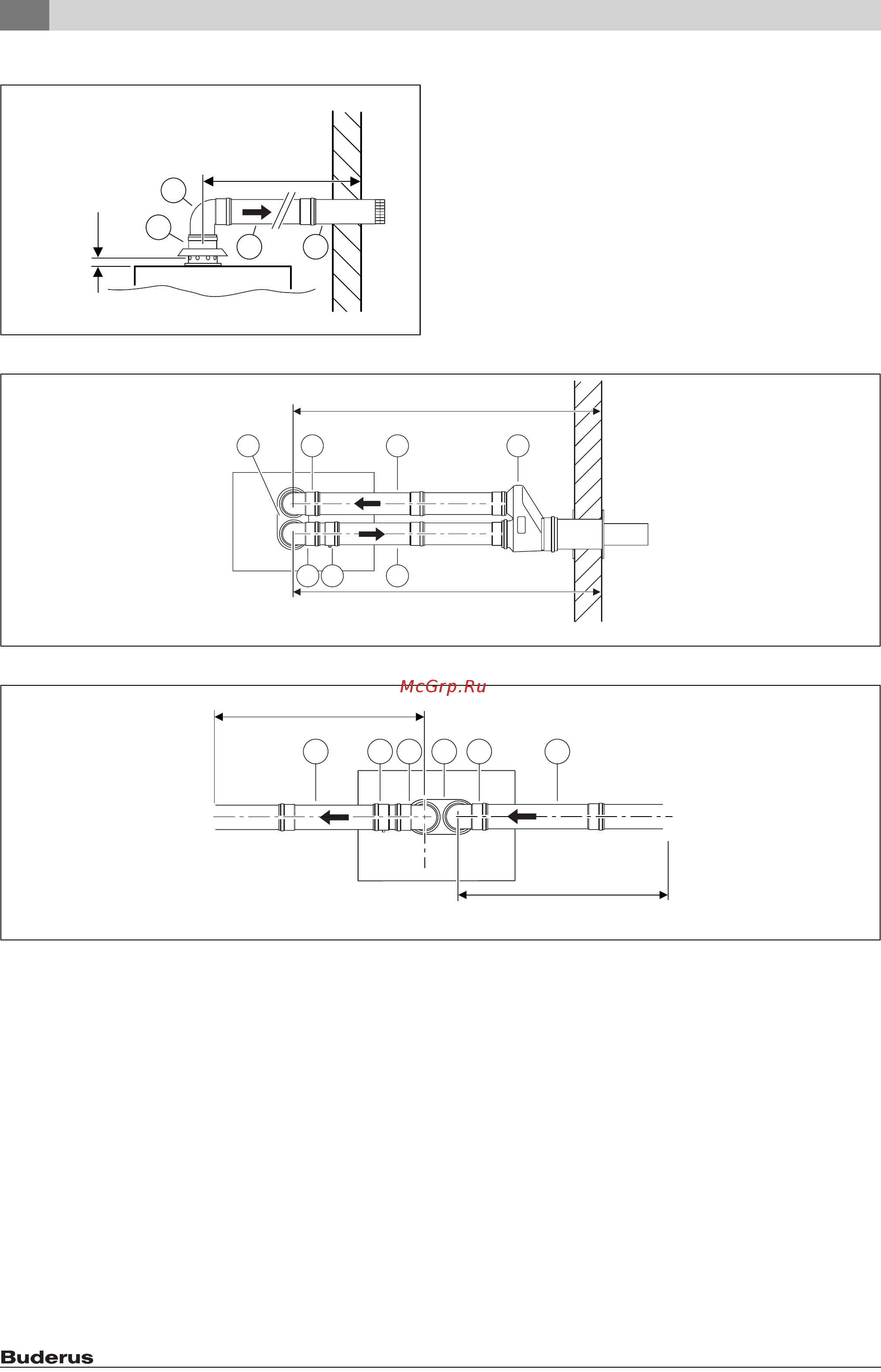

5.3 Примеры монтажа

Рис. 12 Отвод дымовых газов по B

Рис. 13 Система отвода продуктов сгорания в соответствии с C

Рис. 14 Система отвода дымовых газов в соответствии с C

, C

и C

Пояснения к рисункам от 3 до 14:

[1] Патрубок перехода с 60/100 мм на Ø 80/80 мм

[2] Адаптер подключения Ø 60/100 мм к Ø 80 мм

с подачей воздуха для горения газа

[3] Колено трубы 90° Ø 80 мм

[4] Отвод конденсата Ø 80 мм

[5] Труба Ø 80 мм

[6] Проход через стену горизонтальный

Ø 80/80 мм на Ø 80/125 мм

[7] Вертикальный адаптер Ø 80/80 мм на Ø 80/125 мм

[9] Горизонтальный оголовок Ø 80 мм

Длина трубы для отвода дымовых газов

Длина трубы воздуха для горения газа

6 720 613 087-09.1O

5 9

6 720 612 899-10.2O

1 5

3 4

6 720 612 899-11.1O

34 3 55 1
