Buderus Logamax U 042-24 K [6/16] Ø 105
![Buderus Logamax U 042-24 K [6/16] Ø 105](/views2/1422203/page6/bg6.png)
3 Горизонтальная система отвода продуктов сгорания
Logamax U042-24K – 6 720 617 684 (2013/04)
6

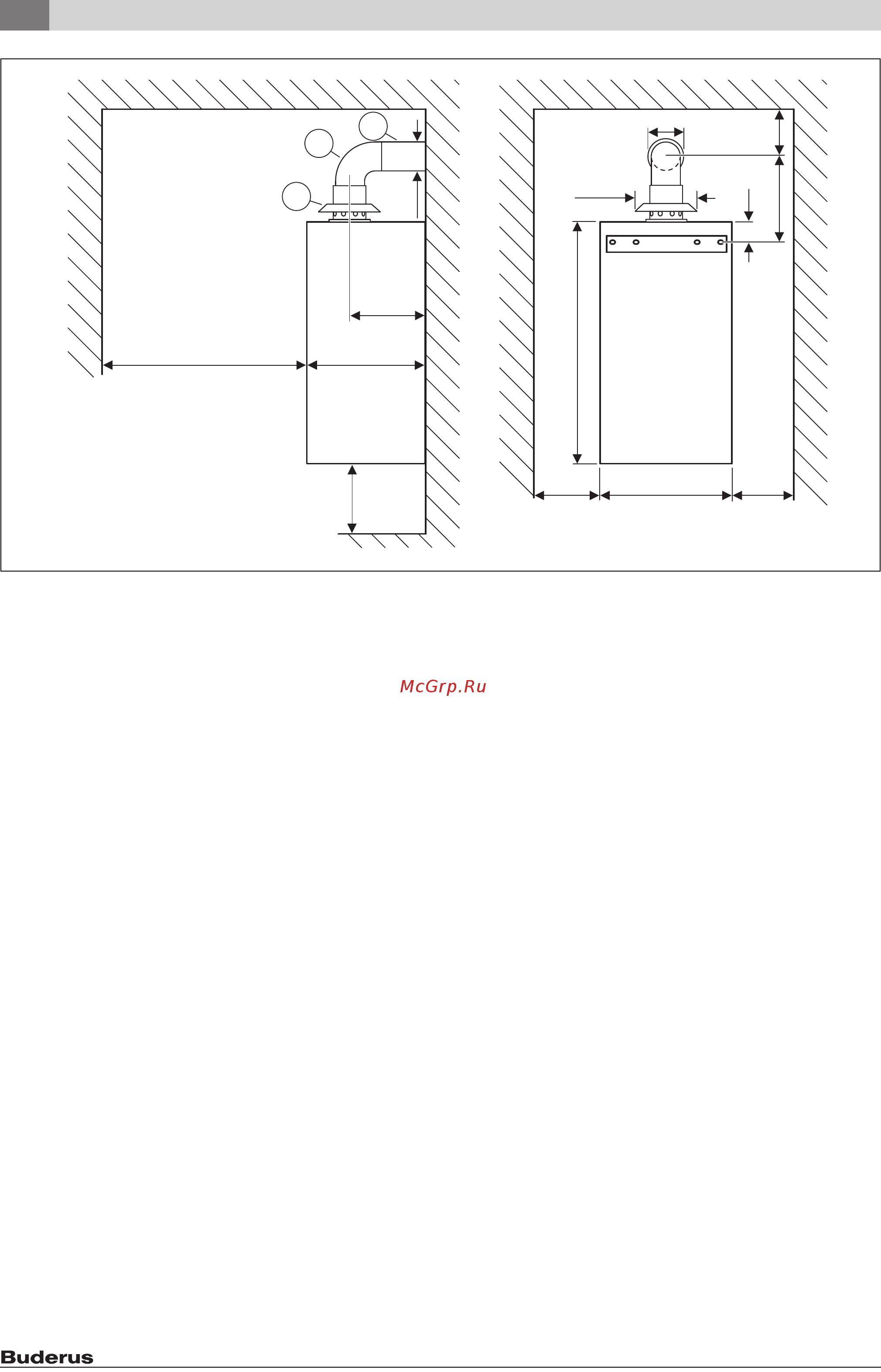

Рис. 3 Отвод дымовых газов по B
22
[1] Соединительный переходник с Ø 60/100 мм на Ø 80 мм с
подводом воздуха для горения
[2] Колено 90 ° Ø 80 мм
[3] Труба Ø 80 мм
Ø 105
360
≥ 10
230
≥ 600
≥ 220
B
735
270
6 720 612 263-07.2O
Ø 80
2
1
≥ 10
62
≥100
Ø197
3
