Buderus Logamax U 042-24 K [9/16] Выбор дроссельной шайбы

4 Вертикальная система отвода продуктов сгорания

Logamax U042-24K – 6 720 617 684 (2013/04)

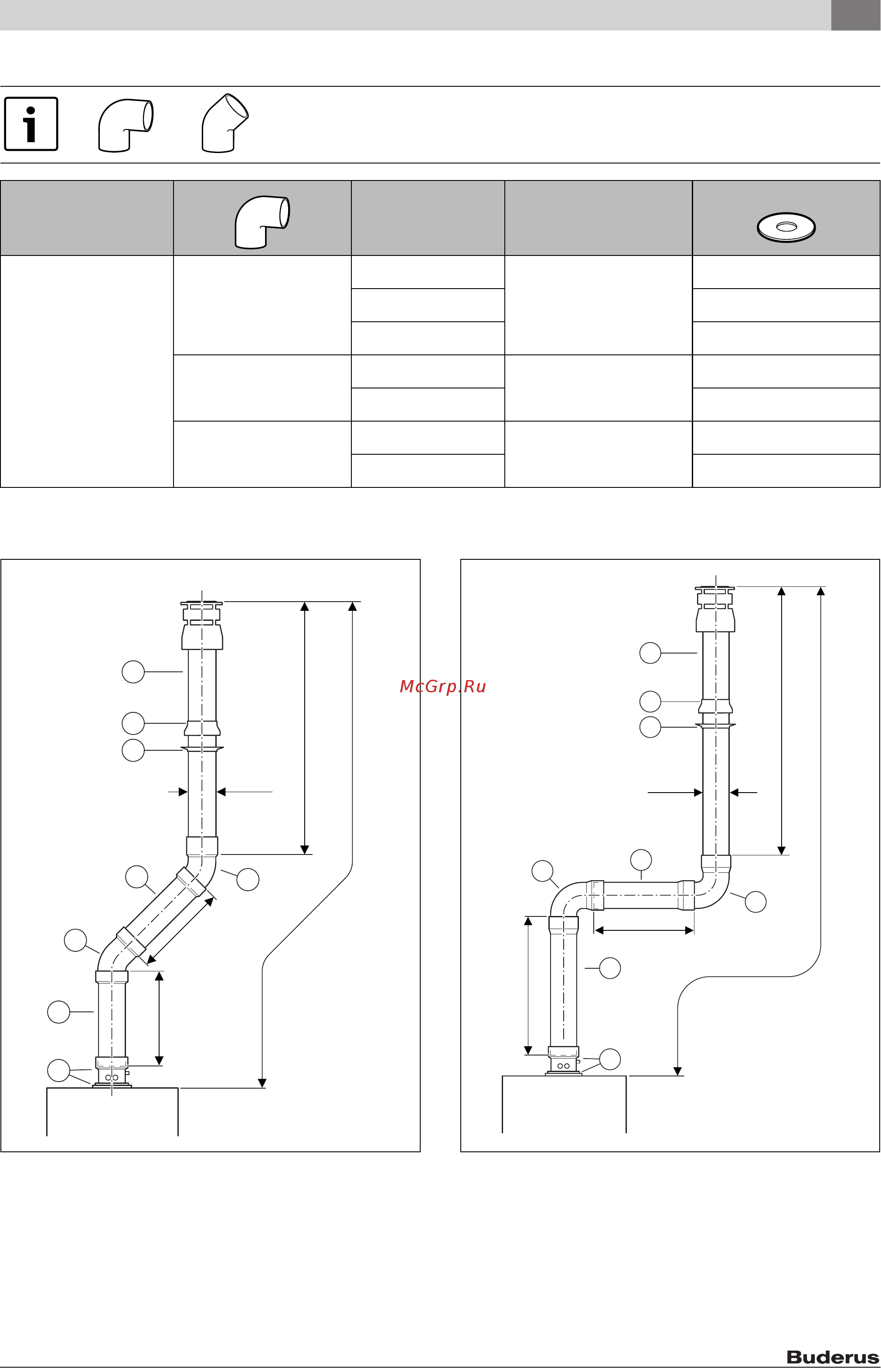

4.2 Выбор дроссельной шайбы

4.3 Примеры монтажа

Рис. 7

[1] Вертикальный дымоход Ø 60/100 мм

[2] Коаксиальная труба Ø 60/100 мм

[3] Колено коаксиальное 45 ° Ø 60/100 мм

[4] Вертикальный cток для конденсата Ø 60/100 мм

Рис. 8

[1] Вертикальный дымоход Ø 60/100 мм

[2] Коаксиальная труба Ø 60/100 мм

[3] Колено коаксиальное 90 ° Ø 60/100 мм

[4] Вертикальный cток для конденсата Ø 60/100 мм

1 Ч = 2 Ч

L [мм] L

max

[мм]

U042-24K

0 х 90 °

0 х 45 °

 1500

6000

Ø 81

1501 – 4500 Ø 85

4501 – 6000 Ø 97

2 х 45 °

 2500

4500

Ø 85

2501 – 4500 Ø 97

2 х 90 °

 1000

3000

Ø 85

1001 – 3000 Ø 97

Таб. 6

90°

6 720 612 899-06.2O

≤ 1465

Ø 100

6 720 612 899-07.2O

≤ 1465

Ø100
