4 Вертикальная система отвода продуктов сгорания
Logamax U042-24K – 6 720 617 684 (2013/04)
8
4 Вертикальная система отвода продуктов сгорания

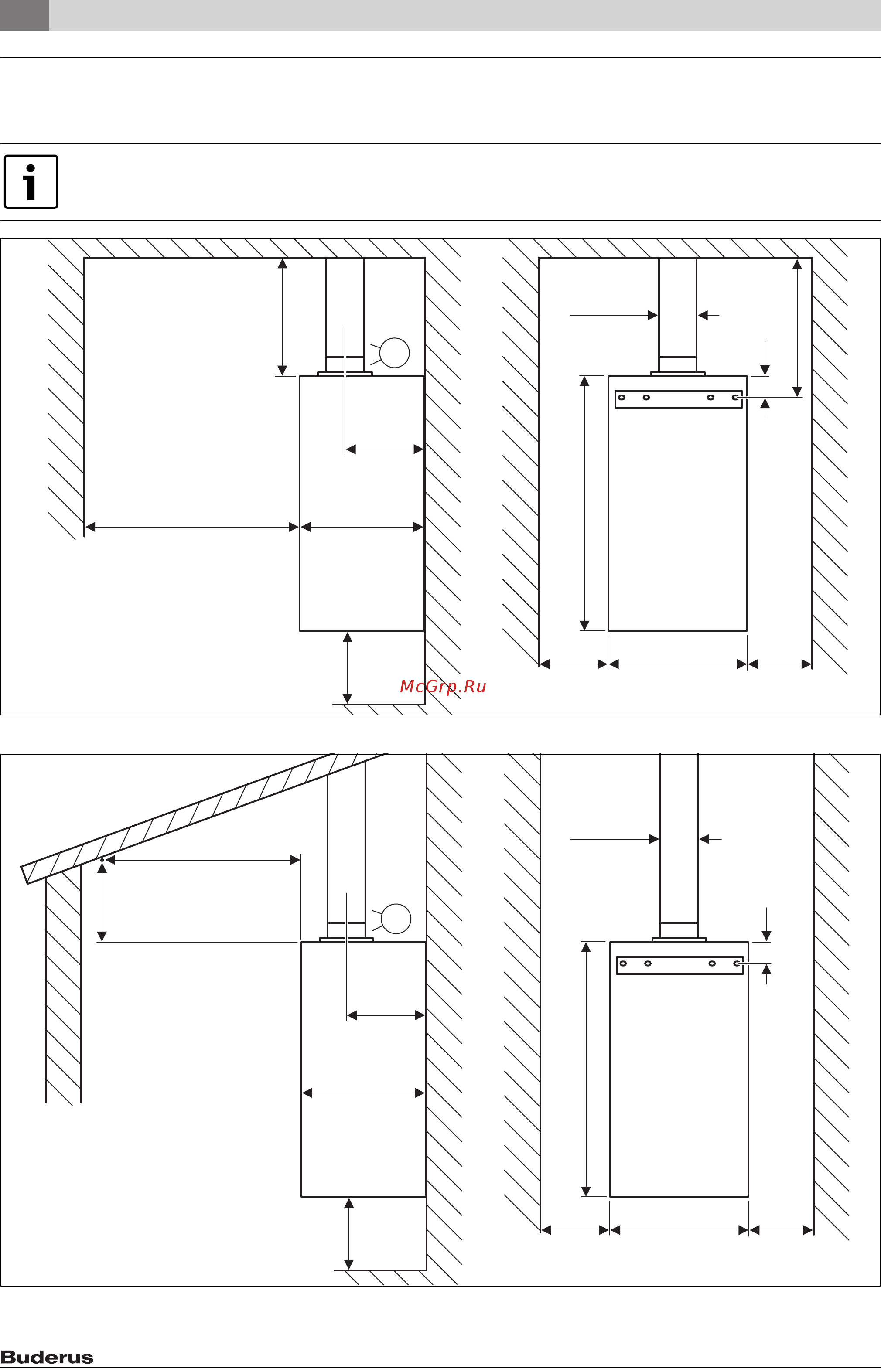

4.1 Установочные размеры (в мм)
Рис. 5 Плоская крыша
Рис. 6 Наклонная крыша
[1] Вертикальный дымоход с подключением к котлу Ø 60/100 мм
Проводка труб через крышу может осуществляться при использовании вертикального дымохода Ø 60/100 мм и выводами
через наклонную и плоскую крышу.
≥ 150
360
≥ 100
230
≥ 600
≥ 220
B
735
≥ 212
6 720 612 263-02.3O
Ø 60/100
1
≥ 100
62
360
≥ 100
230
≥ 600
≥ 220
B
735
6 720 612 263-03.3O
Ø 60/100
1
≥ 100
62
≥ 150
