4.4 Теплоизоляция и облицовка

B Протяните теплоизоляцию под котлом

(Æ рис. 4).

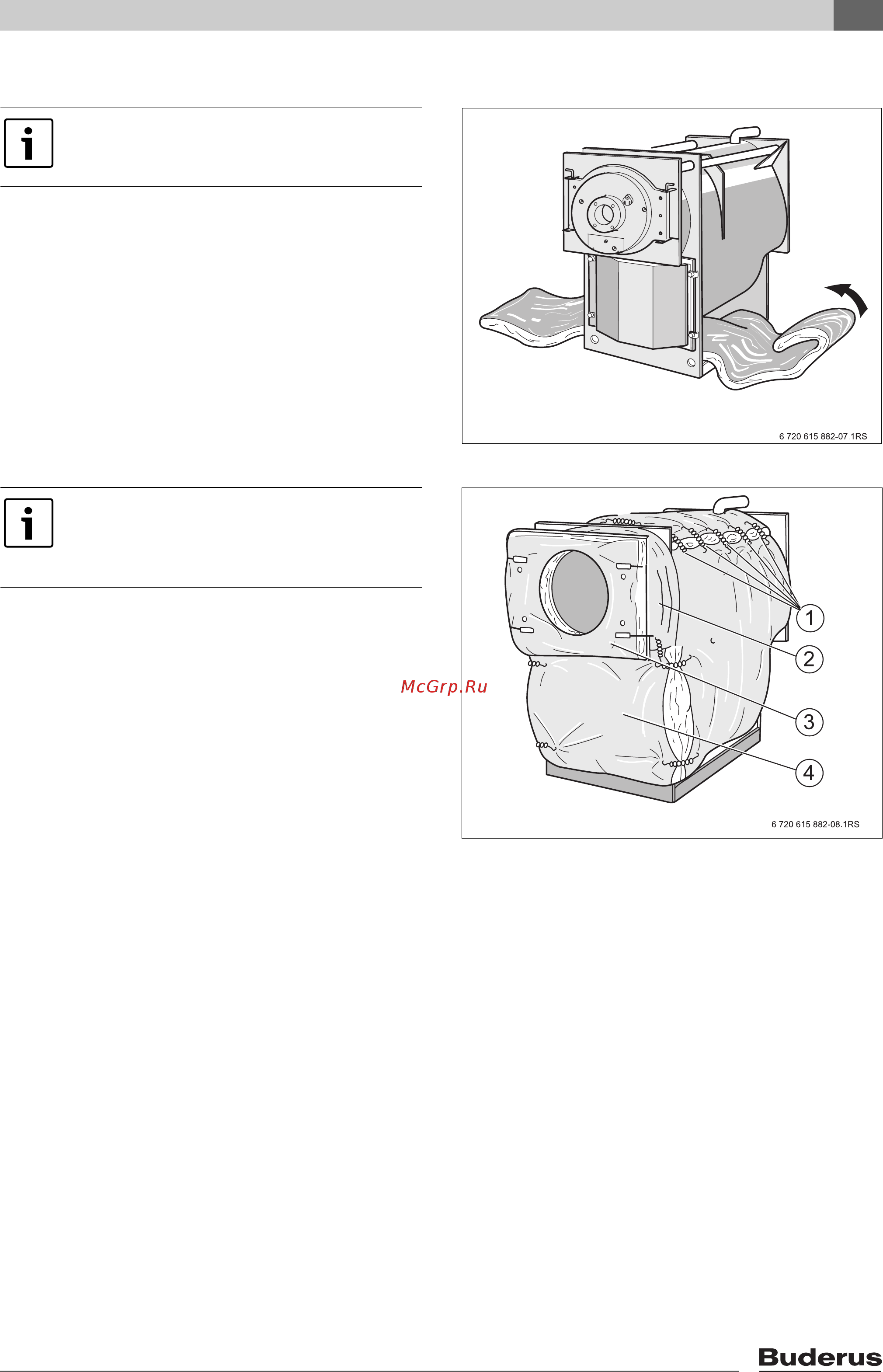

Рис. 4 Укладка теплоизоляции

B Оберните внахлест корпус котла

теплоизоляционными матами и закрепите 4

пружинными стяжками [1].

B Полосы, вырезанные в теплоизоляции, вставьте

сзади внизу между косынкой жесткости и

коллектором дымовых газов.

B Установите теплоизоляционный мат передней

стенки [3] так, чтобы шарниры вошли в прорези.

B Приложите нижний теплоизоляционный мат

передней стенки [4] и закрепите 4 пружинными

стяжками к теплоизоляции корпуса (Æ рис. 5).

B Уложите теплоизоляционную полосу [2] сверху

вокруг кольца облицовки котла и прикрепите

его справа и слева 2 пружинными стяжками к

нижнему теплоизоляционному мату (Æ рис. 5).

B Прикрепите верхний теплоизоляционный мат

передней стенки [3] четырьмя пружинными

стяжками к теплоизоляционной полосе [2].

Рис. 5 Крепление теплоизоляции

При укладке теплоизоляционного мата

ткань должна находиться снаружи, а

вырезы сзади (Æ рис. 4).

Для закрепления верхнего

теплоизоляционного мата передней

стенки можно снять дверцу горелки

(Æ главy 4.6).
