2
Информация об оборудовании
Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!
6
2.5 Технические характеристики, размеры, подключения

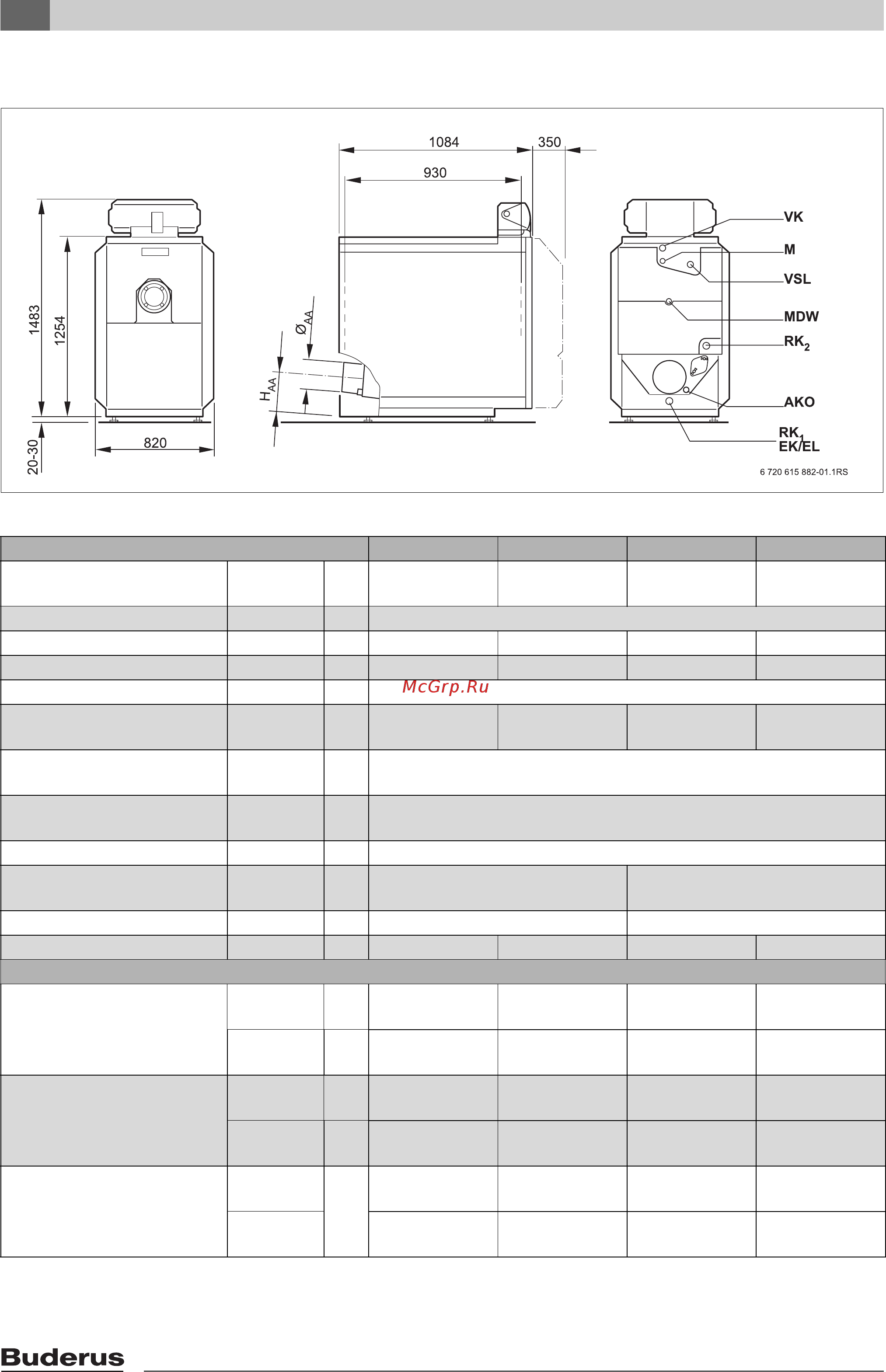

Рис. 1 Вид спереди, сбоку и сзади
Типоразмер котла 50 70 90 115
Тепловая мощность
сжигания
кВт 18,6 – 46,4 26 – 65,1 33,6 – 83,9 43,0 – 107,5
Содержание CO
2
% 10
Объем воды л 237 233 250 240
Объем газового тракта л 90 120 138 142
Свободный напор Па Зависит от горелки (50)
1)
Сопротивление котла по
дымовым газам
мба
р
0,43 0,51 0,59 0,77
Допустимая температура
подающей линии
2)
°C 120
Допустимое рабочее
давление
бар 4
Знак СЕ для котла CE-0085 AT 0074
Выход дымовых газов,
внутренний Ø
AA мм 153 183
Высота H
AA
мм 347 317
Вес
3)
нетто, около кг 294 300 314 321
Температура в системе 50/30 °C
Номинальная
теплопроизводительность
Полная
нагрузка
кВт 50 70 90 115
Частичная
нагрузка
кВт 20,3 28,4 36,6 47,0
Температура дымовых
газов
Полная
нагрузка
°C 40 44 43 45
Частичная
нагрузка
°C 30 29 28 30
Весовой поток дымовых
газов
Полная
нагрузка
кг/с 0,0189 0,0268 0,0344 0,0443
Частичная
нагрузка
кг/с 0,0074 0,0103 0,0133 0,0171
Таб. 1 Технические характеристики и размеры
