Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

4.9 Подключение котла к системе

трубопроводов

Выполняйте следующие указания при

подключении отопительного котла к

водопроводной сети. Это имеет большое значение

для безаварийной работы.

4.9.1 Подключение обратной линии отопительной системы

B Подключите обратные линии отопительной

системы к штуцерам на котле RK1 и RK2.

4.9.2 Подключение подающей линии

отопительной системы

B Подсоедините подающую линию системы

отопления к месту её подключения VK на

отопительном котле.

4.9.3 Подключение предохранительной линии

B Закрепите предохранительный клапан к

штуцеру подключения предохранительной

линии VSL.

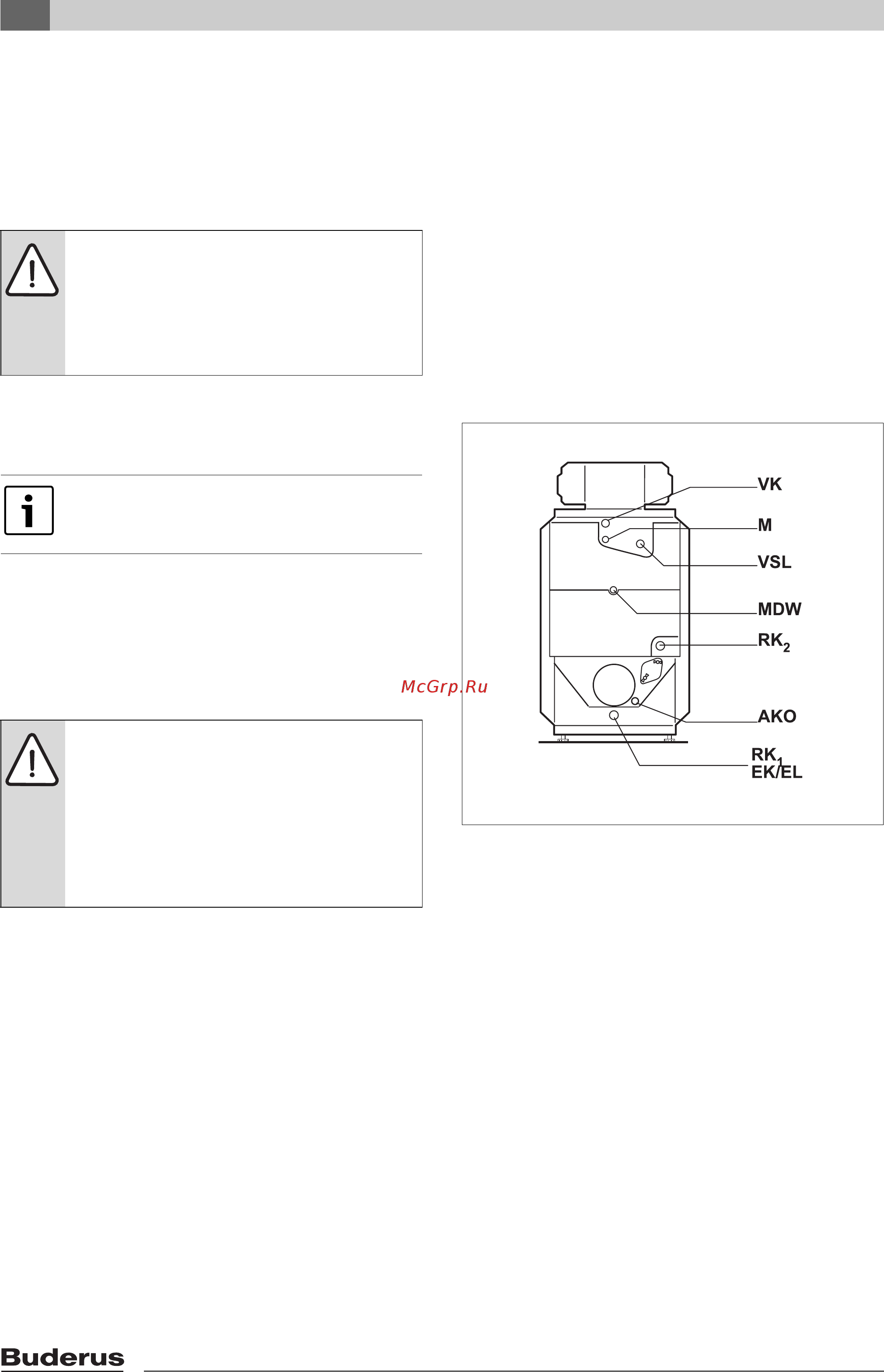

Рис. 26 Подключения на котле Logano SB315

OCTOPOЖHO: возможно повреждение

оборудования из-за неплотных

соединений!

B Все трубы для подключения к

отопительному котлу следует

прокладывать без напряжений.

Установите грязеуловитель для

предотвращения попадания с водой

загрязнений в котел.

OCTOPOЖHO: возможно повреждение

оборудования из-за неправильного

подключения компонентов к

предохранительной линии.

B К предохранительной линии VSL не

допускается подключать бак-

водонагреватель или другой

отопительный контур.

6 720 615 882-29.1RS
