Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

4.6 Дверца горелки на SB315

B Откройте дверцу горелки и выньте шарнирную

ось [2].

B Переставьте справа налево нижний штифт [3] в

дверце горелки.

B Установите дверцу горелки на штифте [3] в

нижней шарнирной скобе и закрепите,

установив шарнирную ось [1] в верхнюю

шарнирную скобу.

B Закройте дверцу горелки и закрепите болтами

[2]. Момент затяжки 10 – 15 Нм.

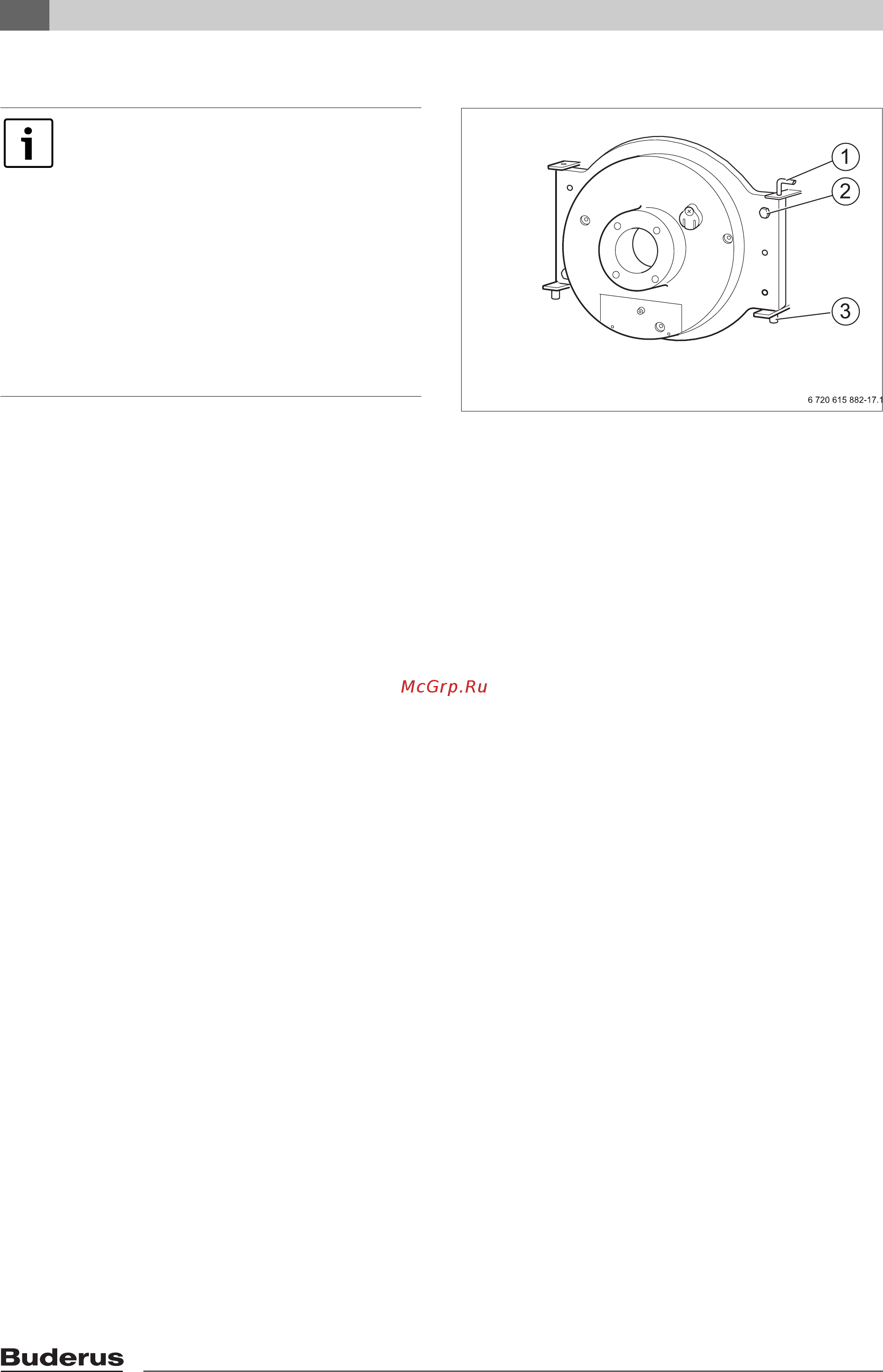

Рис. 20 Дверца горелки

1 Шарнирная ось

2 Болты

3 Штифт

В котлах исполнения Unit горелка уже

установлена на дверцу.

Монтаж горелки другого

производителя выполняйте по

инструкции на эти горелки.

Навеску дверцы можно поменять с

левой стороны на правую.

Для котлов SB315 VM пользуйтесь

рекомендациями инструкции по

монтажу, пуску в эксплуатацию и

техническому обслуживанию газовой

горелки с предварительным

смешиванием Logatop VM.
