Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

Выполнение электрических подключений

Все провода закрепите кабельными хомутами

(входят в комплект поставки системы

управления). Для этого выполните следующее:

1. Вставьте хомут со вложенным в него проводом

так, как показано на рис. 17, сверху в вырезы

рамки.

2. Сдвиньте хомут вниз.

3. Надавите.

4. Рычажок поверните вверх.

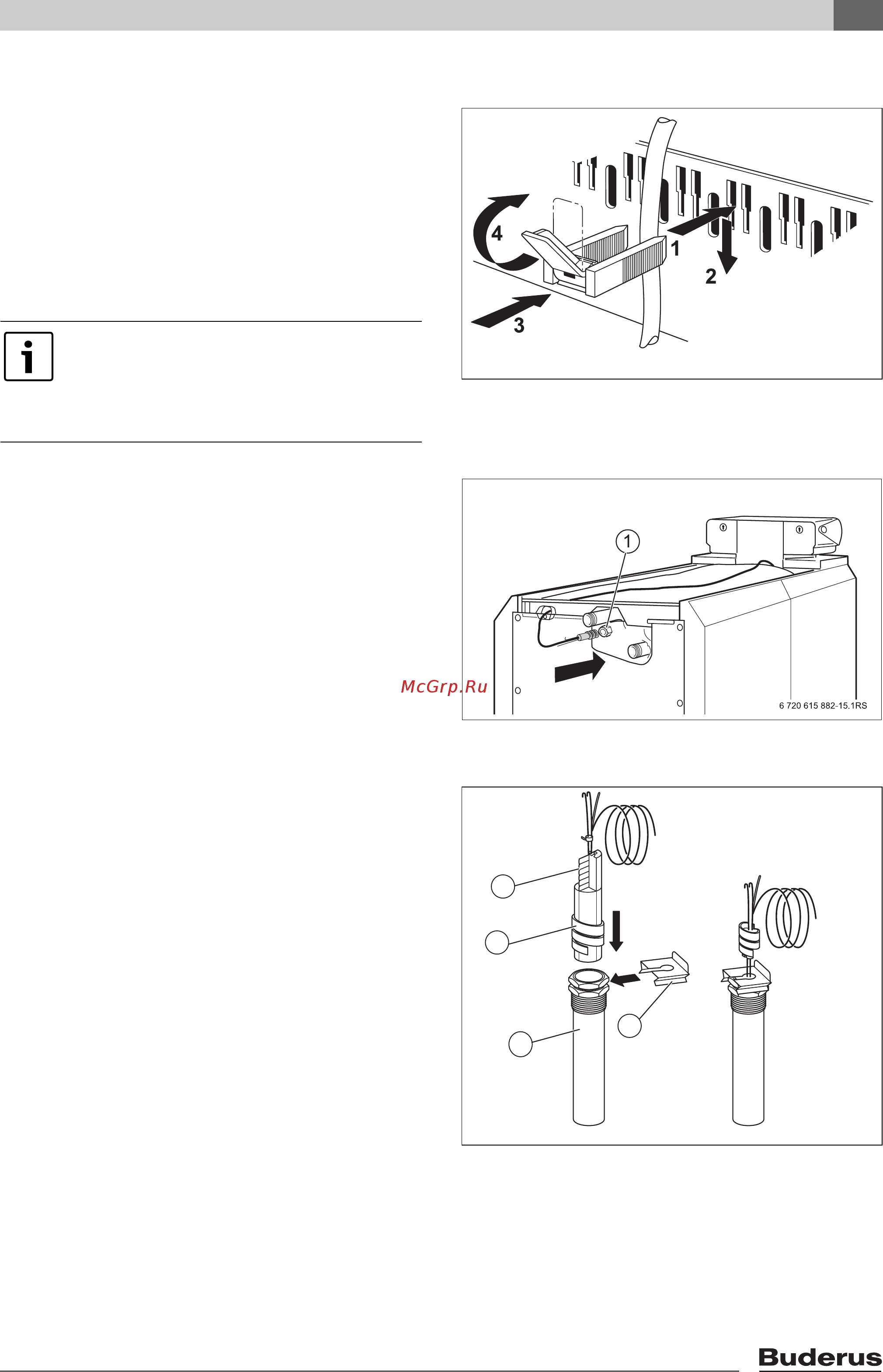

Рис. 17 Крепление провода хомутом

B Установите крышку на систему управления и

закрепите винтами.

B Проведите капиллярные трубки температурных

датчиков и провод датчика температуры

котловой воды до точки замера [1]. При этом

размотайте их только на необходимую длину.

Рис. 18 Место замера

B Вставьте температурный датчик до упора в

погружную гильзу [4]. При этом пластмассовая

спираль [2] автоматически сдвигается назад.

Вставьте компенсационную пружину [1] в

погружную гильзу [4].

B Наденьте фиксатор датчиков [3] (поставляется

с системой управления) сбоку или сверху на

оголовок гильзы (см. стрелку).

Рис. 19 Установка пластмассовой спирали в

погружную гильзу

1 Компенсационная пружина

2 Пластмассовая спираль

3 Фиксатор датчика

4 Погружная гильза

Следите за правильной прокладкой

кабеля и капиллярных трубок!

Обеспечьте надежное подключение

согласно EN 50 165!

Выполняйте местные инструкции!
