Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

B Вставьте оба нижних крюка [4] справа и слева

на задней стенке [2] шлицом в верхнюю кромку

гнезда рамки [5].

B Слегка нажмите верхние упругие крюки [3] (по

стрелке) и вставьте заднюю стенку [2] так,

чтобы оба крюка защелкнулись.

B Установите крышку клеммного щитка и

закрепите двумя винтами.

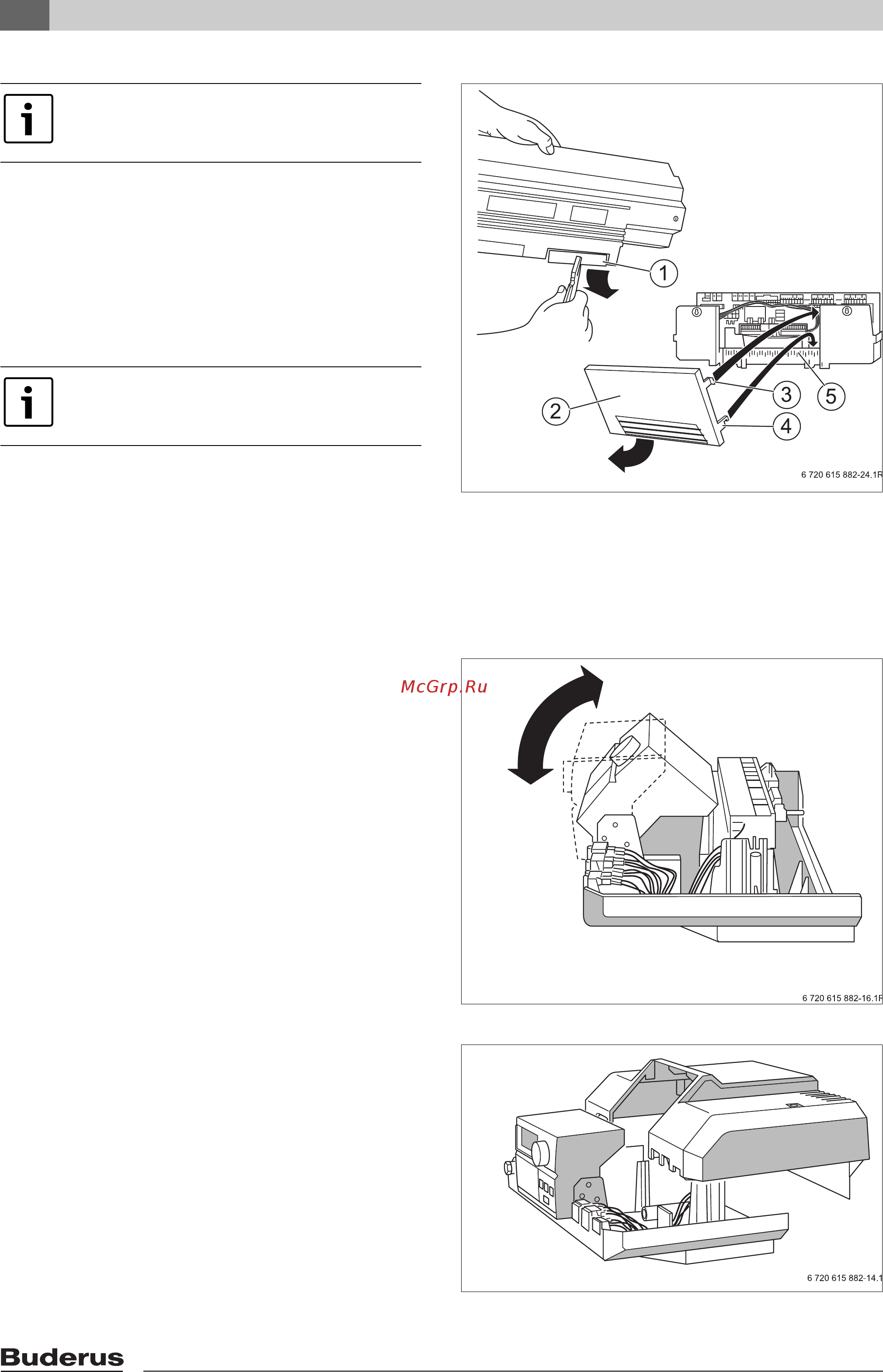

Рис. 14 Демонтаж задней стенки

1 Выламываемая часть

2 Задняя стенка

3 Верхний эластичный крюк

4 Нижний крюк

5 Рамка с хомутами

Только в системе управления Logamatic 2000

B Выверните два винта из верхней крышки

системы управления и снимите крышку.

B Проведите капиллярные трубки через

кабельный проход и разверните их на

требуемую длину.

B Установите панель индикации в удобное

положение.

Рис. 15 Наклон панели индикации

B Наденьте крышку и установите систему

управления (Æ рис. 16).

Рис. 16 Монтаж системы управления 2000

При необходимости выломайте или

вырежьте заглушку [1] на задней

стенке [2].

Выполните электрические

подключения в соответствии с

прилагаемой электросхемой.
