Buderus Logano plus SB315 VM [20/36] Монтаж облицовки

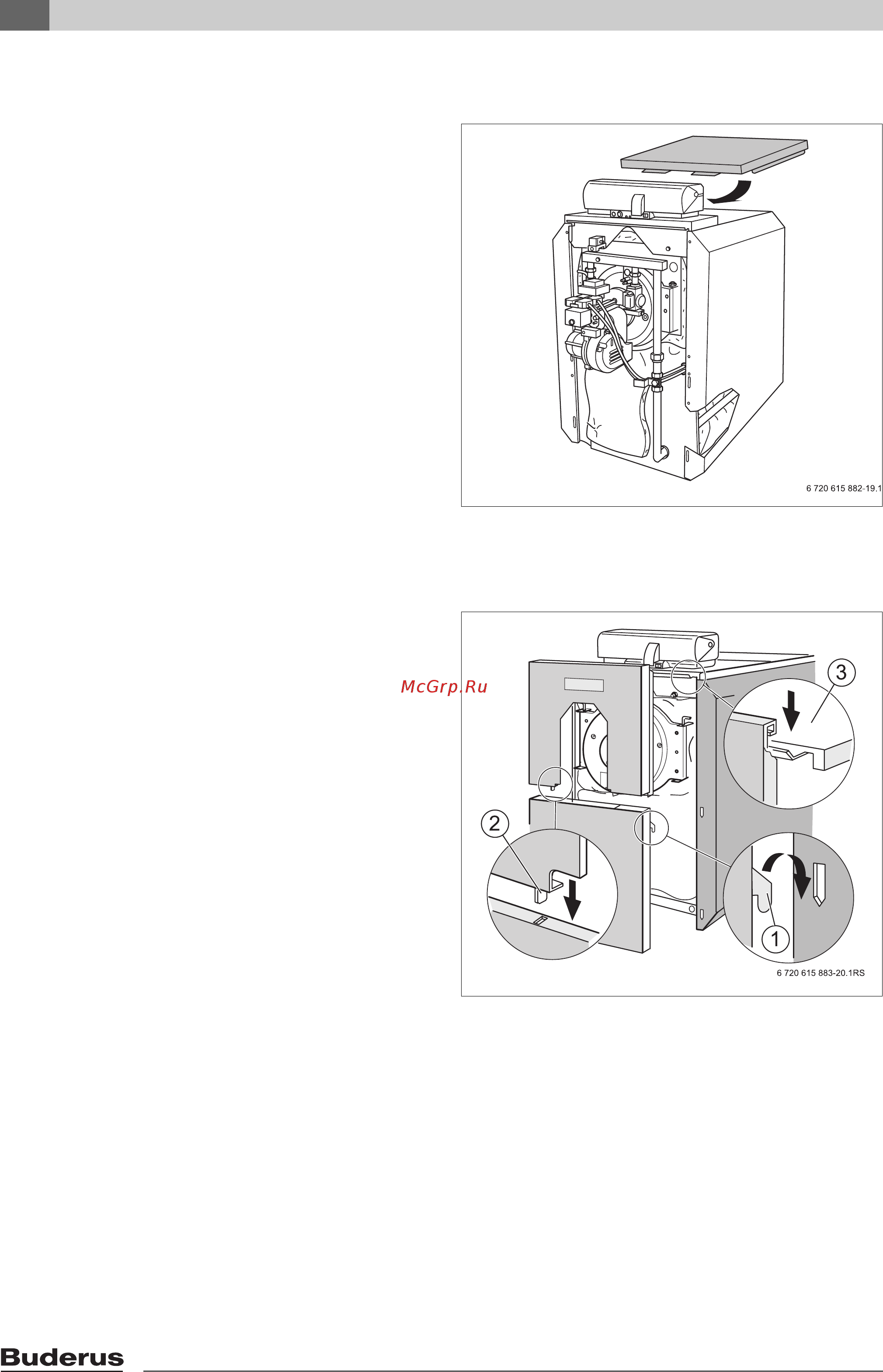

![Buderus Logano plus SB315 VM [20/36] Монтаж облицовки](/views2/1422537/page20/bg14.png)
4
Монтаж отопительного котла
Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!
20
4.8 Монтаж облицовки
4.8.1 Установка верхней крышки котла
B Положите заднюю часть крышки котла на
правую и левую боковые стенки, как показано
на рис. 23.
Рис. 23 Установка верхней крышки котла
4.8.2 Установка передней стенки – SB315 Gas
B Вставьте четыре крюка [1] нижней передней
стенки в шлицы отбортовки боковых стенок.
B Выступающие пластинки верхней передней
стенки [2] вставьте в шлицы отбортовки нижней
передней стенки и навесьте стенку сверху на
отбортовку передней верхней крышки котла [3].
Рис. 24 Установка передней стенки SB315 Gas
1 4 крюка нижней передней стенки
2 Выступающие пластины верхней передней стенки
3 Отбортовка передней крышки котла
