Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

B Уложите переднюю верхнюю крышку котла [1]

сверху на отбортовку боковых стенок и

сдвиньте вперед до защелкивания крюков

справа и слева в вырезах.

B Вставьте в отверстия на планках передней

крышки [1] два самореза и заверните их в

отбортовку боковых траверс (Æ рис. 12,

стрелка).

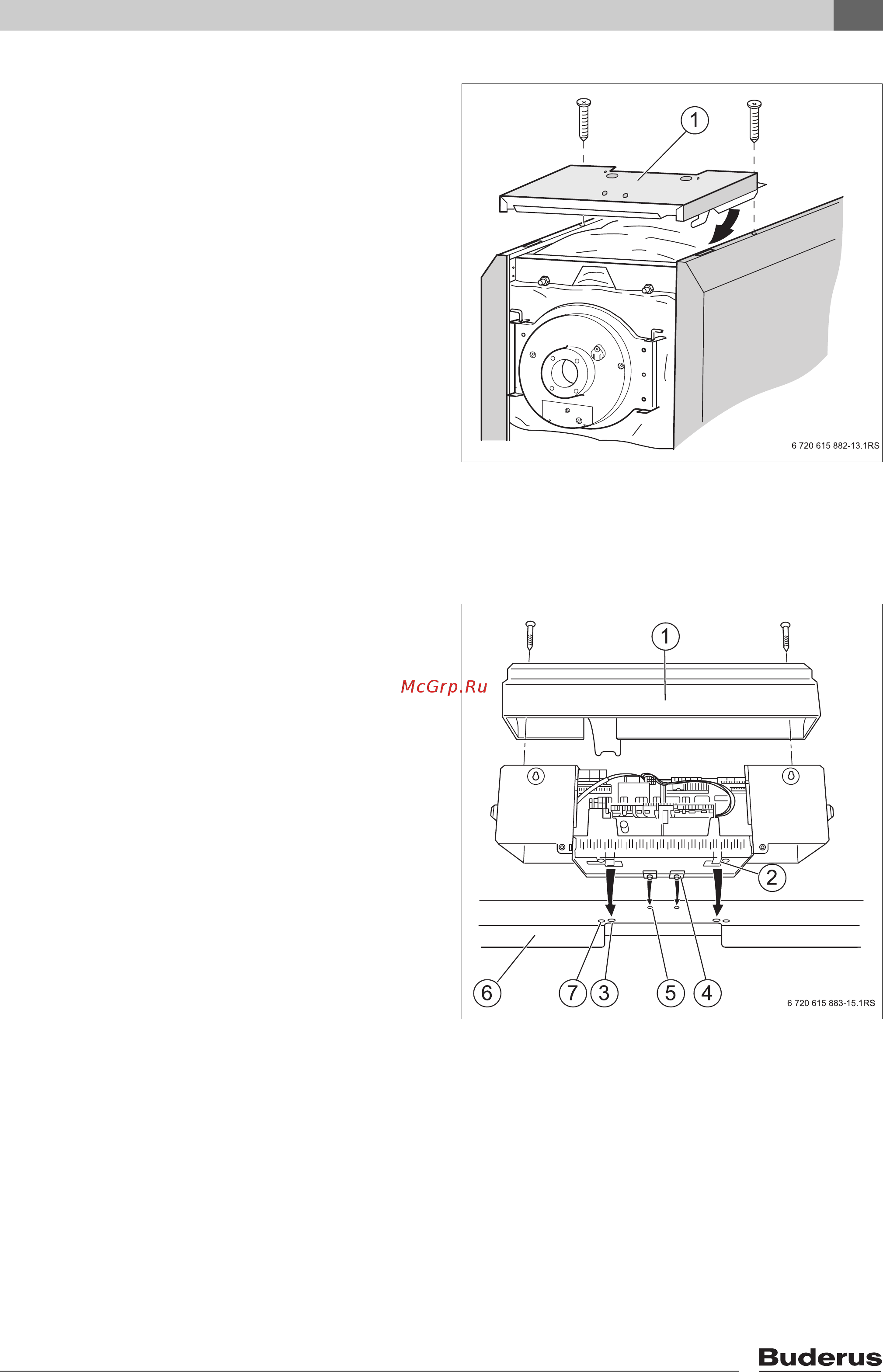

Рис. 12 Установка передней крышки котла

4.5 Монтаж и электрическое подключение системы управления Logamatic 2000/

4000

Только для системы управления Logamatic

4000

B Отверните два винта на крышке [1]. Снимите

крышку вверх.

B Проведите капиллярные трубки через

кабельный проход и разверните их на

требуемую длину.

B Вставьте задвижные крюки системы

управления [4] в овальные отверстия передней

крышки котла [5].

B Сдвиньте систему управления вперед и затем

откиньте назад. Эластичные крюки [2] должны

войти сзади в прямоугольные отверстия

передней крышки котла [3].

B Закрепите цоколь системы управления слева и

справа от кабельного прохода к передней

крышке котла [6] двумя саморезами в

отверстиях [7].

Рис. 13 Монтаж системы управления Logamatic

4000

1 Верхняя крышка

2 Упругие крюки

3 Прямоугольные отверстия в передней верхней

крышке котла

4 Задвижные крюки

5 Овальные отверстия в передней крышке котла

6 Кабельный проход в передней крышке котла

7 Отверстия под саморезы
