Монтаж отопительного котла

Logano plus SB315 Gas/ VM - Оставляем за собой право на изменения!

B Приподнимите боковые стенки [1], подвесьте

верхней отбортовкой на боковые траверсы и

сдвиньте вниз.

B Заправьте края теплоизоляционных матов за

отбортовку боковых стенок.

B Вставьте фиксатор [2] кабеля горелки [3] двумя

штифтами в отверстия отбортовки левой или

правой боковой стенки.

B Отрегулируйте кабель горелки [3] на нужную

длину, вставьте в фиксатор, установите планку

и заверните 2 самореза.

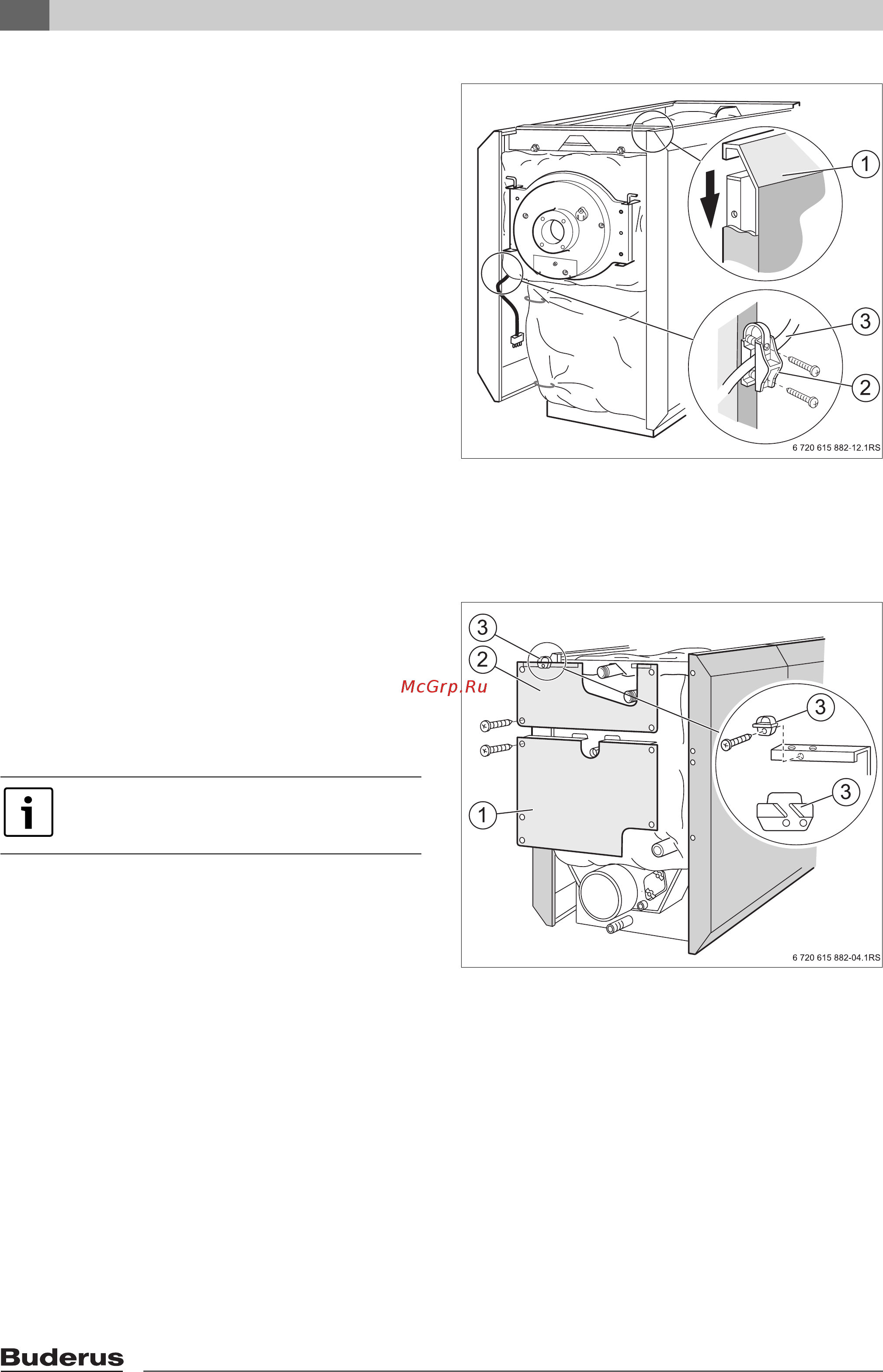

Рис. 10 Установка фиксатора провода

1 Большая боковая стенка

2 Фиксатор провода

3 Кабель горелки

B Закрепите нижнюю заднюю стенку [1] тремя

саморезами слева и двумя саморезами справа к

отбортовке боковой стенки.

B Вставьте верхнюю часть задней стенки [2] Z-

образной отбортовкой за нижнюю часть задней

стенки [1], приложите её к отбортовке боковой

стенки и закрепите двумя саморезами справа и

слева.

B Установите одно или два крепления кабеля [3]

или кабельный канал на верхней задней стенке

[2].

Рис. 11 Установка задних стенок

1 Нижняя часть задней стенки

2 Верхняя часть задней стенки

3 Крепление кабеля

Верхние саморезы также заверните в

отверстия траверсы!
